2. , , ,
1. ;
28. 如图19所示的电动机是一种使用广泛的动力机械,从能量转化的角度看,它主要是把电能转化为机械能,还有一部分能量在线圈中以热量的形式散失掉。现有一台电动机,当电动机两端加220V电压时,通过电动机线圈的电流为50A.问:
|
(2)已知电流通过导体时产生的热量Q=I2Rt(其中
I、R和t分别表示通过导体的电流、导体的电阻和通
电时间),若该电动机线圈的电阻是0.4Ω,则线圈每分
钟产生的热量是多少?
(3)这台电动机每分钟所做的机械功是多少?
2008~2009第二学期花山中学第二次月考物理试题答题卷
27. 小红家电能表的铭牌如图18所示,她发现家中的灯泡比平常亮,猜测可能是电压超过了220V,为了证实她的猜测,她做了如下实验:关闭家中其它用电器,只开一盏“220V 100W”的白炽灯,观察到电能表的转盘在40min内转动121转。
(1)这盏灯的电阻多大?(不计温度对电阻的影响)
(2)这盏灯在40min内消耗的电能是多少焦耳?
(3)小红家中的实际电压是多少?
26. 当多个电阻串联时,其等效电阻称为串联电路的总电阻。如图17所示的电路中,A、B两点间的电压是6V,电阻R1=4Ω,电阻R1两端的电压是2V.
(1)请推证:将两个电阻R1、R2串联起来,其总电阻R总与R1、R2的关系为:
R总=R1+R2.
(2)求:电阻R2.

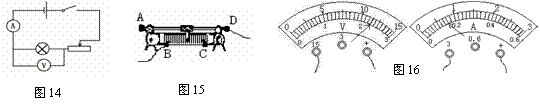

25. 在“测量小灯泡的电功率”的实验中,要用滑动变阻器改变被测小灯泡两端的电压,如图14所示。
(1)滑动变阻器的连接如图15所示,闭合开关前应将滑片P移向 端(填“A”或“D”)
(2)如果要增大电压表示数,应将滑片P向 端移动。
(3)在某次实验中,电压表和电流表的连接和示数如图16所示,则小灯泡两端的电压是 V,通过小灯泡的电流是 A,小灯泡的实际功率是_____W.

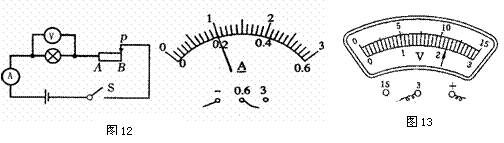

24. 如图12所示为伏安法测量小灯泡电阻的电路图。
(1)闭合开关S,向A端移动滑片P,小灯泡的亮度会变_____________;
(2)图13中电流表的示数为_______A,电压表的示数为 V,此时电阻大小为 Ω.
(3)若在测量过程中电压表损坏了,滑动变阻器的最大值已知(阻值为R0),请用剩余的器材测出未知小灯泡的阻值。请在虚线框中画出设计的电路图,并写出必要的步骤和电阻表达式。(不考虑温度对小灯泡电阻的影响)
23. 小明和小华做“探究导体电阻大小与长度关系”的实验。他们准备在图11中的A、B两点间接入待研究的电阻丝,电源电压恒定,忽略灯丝电阻随温度变化的影响,待用电阻丝的规格如下表。回答下列问题:
(1)他们应选择序号为 的两根电阻丝来探究;研究方法叫 。
序号 |
材料 |
长度 |
横截面积 |
1 |
碳钢合金丝 |
L |
S |
2 |
镍铬合金丝 |
L |
S |
3 |
镍铬合金丝 |
L |
2S |
4 |
镍铬合金丝 |
2L |
S |
(2)正确选择后,他们将所选电阻丝分别接入A、B两点间,闭合开关,通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中,两次电流表指针均有偏转,但第二次的示数小于第一次的示数,说明第二次接入电路的电阻丝的阻值 (填“大”或“小”),同时小华发现第二次实验中灯泡不亮,你认为原因是 。
(3)以上(1)中判断影响电阻的因素所用的物理方法在初中物理中经常用到,请写出一个
22. 小刚同学用图10所示的电路研究电流跟电阻的关系。在实验过程
中,当A、B两点间的电阻由5Ω更换为l0Ω后,他下一步的操作是( )
A.记录电流表和电压表的示数 B.将变阻器滑片向左移动
C.将变阻器滑片向右移动 D.增加电池的数
21. 有三盏白炽灯,甲标有“PZ110-40”,乙标有“PZ220-40”,丙标有“PZ36-40”,将它们接在电路中,都正常工作时的发光情况是 ( )
A.一样亮 B.甲灯最亮 C.乙灯最亮 D.丙灯最亮
