30. 2006年被称为是“中国铁路提速年”， 如图21是“和谐”号电力机车(俗称子弹头)的“靓照”，这种新型机车国产化率达80%以上，机车功率达7200kW。

下表为D401列车(“和谐”号电力机车组)的运行时刻表：

根据以上信息，回答下列问题：

(1) 电力机车运行时将　　　 能转化为　　 能；车头设

计成子弹头的形状目的是为了　　　　　　　 　。

图21

(2)　 D401列车从南京至上海的平均速度是多大？

(3) 若D401以上述平均速度匀速行驶时，机车产生的牵引力是多大？

29. 小玲家利用煤气灶烧水，把lkg、l5℃的水烧开(在标准大气压下)，烧水前后煤气表的示数分别如图20甲、乙所示．［c_水=4.2×1O³J／(kg·℃)］(5分)

(1) 煤气的用量是多少立方米?如果煤气的密度为O.6kg／m³，烧水时消耗煤气多少千克？

(2) 在此过程中水需要吸收多少热量?

(3) 用额定功率是750W的电热器烧开同样的水，若电能转化为内能的效率是90%，则通电时间是多少?

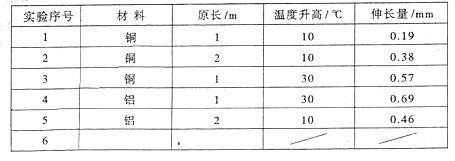

28. 一般物质都是“热胀冷缩”的，物体受热时在长度方向上的膨胀叫线膨胀。下表是某探究小组的同学探究影响物体线膨胀因素的实验记录(铜、铝线的横截面积相同)。

请根据实验记录完成下列各题：

(1) 该实验应准备的两件测量仪器是　　　　　　　　　 和　　　　　　　 。

(2) 比较实验序号　 　　与　 　　　(或3 与 4)，可得结论：当原长和升高的温度相同时，固体的线膨胀与材料有关。

(3) 比较实验序号1与2可得到的初步结论是：　　　　　　　　　　　　　　

(4) 为了进一步探究(3)中的结论，请在表格中空格里填上相关的信息。

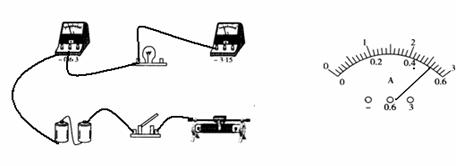

27. 如图18所示是用电压表和电流表测量某一小灯泡灯丝正常发光时的电阻和电功率所用的实物图(未完整)，已知该小灯泡正常发光时的电压为2.5V，电阻约5Ω。　　

图18　　　　　　　　 　　　　　　　　　图19　

(1)请你用笔画线代替导线，把图中电路连接完整(要求：①滑片P向左移，灯泡变暗；②电压表选择合适的量程)

(2) 试触开关，发现电流表无示数，电压表有读数，则原因可能是________________。

(3)解除故障后， 闭合开关S，发现电压表示数为1.2V，应将滑片P向________端滑动，直到小灯泡正常发光，此时电流表的示数如图19所示，则该小灯泡的额定功率为_______W。

(4) 实验中测得小灯泡两端的电压U和通过灯泡的电流I如下表，其中第3次和第6次测量的电流I₃和I₆的数值漏记。

　 假设所有实验操作都是正确规范的，记录在表中的数据都比较准确，则第3次测量的电流值I₃是下列哪一个值比较合理_________(填序号)

　 A. 0.33A　　　　　 B. 0.35A　　　　　　　　 C. 0.37A　　　　　　　 D. 0.40A

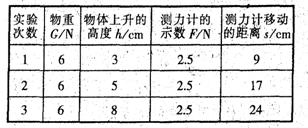

26. 小明在“测滑轮组机械效率”的实验中，用如图17甲所示的滑轮组进行了3次实验，实验数据如下表：

　　 (1) 分析表中数据，回答以下问题：　　　　　　　　　　　　 图17

① 表中有一个数据的记录是错误的，错误的数据是____________;

② 第3次实验中滑轮组的机械效率是 ___________；

③ 滑轮组的机械效率与物体上升的高度_________(选填“有关”或“无关”)。

(2) 小红在小明实验的基础上多使用一个滑轮也做了实验，如图17乙所示。

① 小红多使用一个滑轮，目的是为了改变___________________________________；

② 当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率______________(选填“相同”或“不相同”)。

25. 在自然界和生活中，有许多需要我们探究的物理现象，通过实验来观察这些现象，我们还会发现许多有趣和意想不到的问题。

(1) 将一小勺白糖慢慢地加入满满一杯水中，杯中水　　　 溢出(填“会”或“不会”)，原因是：　　　 　　　　　　　　　　　　　　　　　　　　　　　　。

(2) 取一只杯子，在杯中倒满水，若将一只回形针轻轻地放入水中，杯中水不会溢出，继续放入若干只回形针，水仍然不会溢出。细心的小雨同学发现：水虽然没有溢出，但是水面却向上凸起。请教老师后，她明白了：原来水的表面分子间距离较大，分子力表现为　　　 (填“引力”或“斥力”)，在这种分子力作用下，水不至于溢出。

(3) 将一长一短两只蜡烛点燃后，用玻璃罩罩住，结果不同的实验小组发现了截然不同的实验现象：有的是长蜡烛先熄灭，有的是短蜡烛先熄灭。那么，影响蜡烛熄灭先后顺序的可能因素是什么呢？　　　　　　　　　　　　　　　　　 。(填一种因素即可)

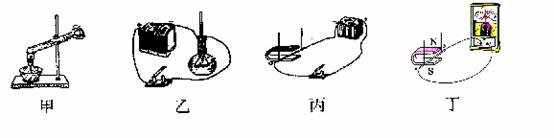

24. 如图16所示，想想它们包含的物理知识，然后写出该物理知识的一个实际应用。

图16

　 实际应用：甲___________；乙___________；丙___________；丁___________。

23. 按要求完成下列各题：(6分)

(1) 根据图13中的入射光线作出相应的折射光线．

(2) 如图14所示，杠杆在力F₁、F₂作用下处于平衡状态，L₁为F₁的力臂。请在图中作出

F₂的力臂L₂及力F₁。

(3) 　如图15所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作

图13　　　　　　　　　　 图14

22. 电冰箱已经是普遍使用的家用电器。

(1) 图12所示是电冰箱的三线插头和插座。插头上标有字

母　　 的导线要和冰箱的金属外壳相连；冰箱正常工

作时插头上标有字母L、N的两脚间的电压是

　　　 V。

(2) 某冰箱的输入总功率为70w，如果该冰箱压缩机每天

正常工作8h，那么每天的耗电量是 　　　度。请你写

出一条使用冰箱时节约用电的具体措施　　　　 　　。　　　　 图12

21. 在如图11所示的电路中，电源电压保持不变，闭合开关S后，当滑片P向左移动时，

电压表与电流表示数的比值将______(选填“变大”、

“变小”或“不变”)；当滑片P分别在滑动变阻器的两

个端点a和d、中点c和图示b位置时，电压表的

示数由小到大顺序分别为0V、2V、3V和4V，则

在图示b位置时电压表示数应为______伏；若滑

动变阻器的最大阻值为R，移动滑片P使其阻值　　　　　　　　 图11

变化R/2时，则电压表示数的变化　　　　 2V(选填“一定等于”、“一定不等于”或“可

能等于”)。
