15．如图5所示的电路中，小灯泡L₁和L₂都标有“3V 0.25A”字样，电源由2节1.5V的干电池串联而成，则下列说法中错误的是

A．S闭合后，L₁、L₂并联且都能发光

B．S 闭合后，电路将发生短路

C．要使L₁、L₂串联，可去掉导线 a

D．若将导线 M 从接线柱 B 改接到接线柱 A 上，则并联且都发光。

　 16．如图6所示，灯L₁上标有“6V 4W”，

灯L₂上标有“12V 6W”，电源电压恒为6V，

开关S闭合后，下列说法正确的是

A．电流表A₁的示数大于A₂的示数

B．灯L₁正常发光，灯L₁与L₂ 实际功率之比为8:3

C．通电2s，灯L₁产生热量Q₁与两灯产生热量之和Q的比值为8:11

D．若用标有“12V 6W”的灯L₃替换原题中电压表，

则替换后电路中电流表A₁与电流表A₂的示数比为14:11 　　

　 　三．填空题：(每空2分，共14分)

14．下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　

A．发电机是根据电磁感应现象制成的B．发电机工作时将电能转化为机械能

C．奥斯特实验说明导体周围存在磁场D．电动机工作时将电能转化为机械能

13．家庭电路中出现总电流过大的原因可能是　　　　　　　　　　　　　　　

A．用电器的总功率过大　　 B．用电器的总电阻过大 C．电路发生了断路现象 　　D．电路发生了短路现象

12．如图4所示，若甲、乙两表都是电压表，当开关S闭合时两表示数之比U_甲：U_乙=5：3；若甲、乙两表都是电流表，当开关S时断开，则

A．两表的示数之比I_甲：I_乙=5：3

B．两表的示数之比I_甲：I_乙=2：5

C．R₁消耗的功率与R₂消耗的功率之比P₁：P₂=9：4

D．R₁消耗的功率与电路消耗的总功率之比P₁：P_总=2：3

11．两盏灯L₁、L₂的额定电压分别为8V、6V，将两盏灯并联接入6V的电路中，灯L₁与L₂中的电流之比为2︰1，则灯L₁、L₂的额定功率之比为(假设灯的电阻不变)

A．8︰3　　　　 B．32︰9 　　　　C．2︰3　　　　　 D．8︰9

9. 将一个标有“36V 18W”的灯泡接入某电路中, 测得通过灯泡的电流为0.3A, 那么它的实际功率将　　　　　　　　　　　　　　　　　　　　 　　　

　　 　　A. 小于18 W　　　　 　 B. 大于18 W　　 C. 等于18 W　　　　　 D. 无法判断

　 　　10．图3所示的电路中，电源两端的电压保持不变。闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是

A．电压表V₁与电压表V₂的示数之和保持不变

B．电压表V₂与电流表A的示数之比保持不变

C．电流表A的示数变小，电压表V₁的示数变大

D．电流表A的示数变小，电压表V₂的示数变大

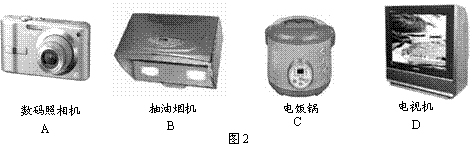

8．图2所示的各种用电器中利用电流的热效应工作的是　　　　　　　　　　

7. 在家庭电路中，已经有5盏电灯发光，若熄灭其中的一盏灯，则电路的　　　　　　　　　

A．总电阻减小　 B．总功率减小　 C．总电流增大　 　D．总电压增大　　 　　

6．一段电阻丝的电阻值为R,其两端电压为U,通过其电流为I,以下说法正确的是　　

A．U变大时,R变大　　　　 B．U变大时,R变小　　　　　　　　　　 　　

C．U变小时,R不变　　　　 D．U＝0时,R＝0

5．图1所示的四个电路图中，各开关都闭合后，灯泡L₁与 L₂串联的是
