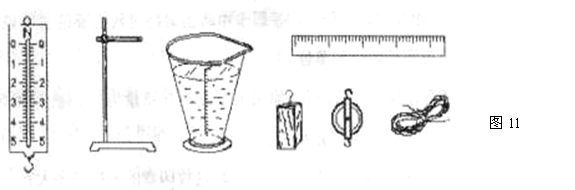

17． (4分)如图11所示，弹簧测力计的量程是0-5N，木块重力大约7N，轻质滑轮重为1N、铁架台、刻度尺、足够大的量杯、足量的水和细棉线(自重不计)，图中每种器材各有一件。请你利用图中的一些器材，设计一个测量木块重力的实验方案：

(1)写出选用器材的名称： 　　　　　　　　　　　　　　；

⑵　　　 请用文字简要地写出需要测量的物理量及符号： 　　　　　　　　　　；

(3)木块重力的表达式： 　　　　　　　．

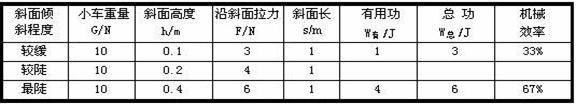

16．(7分)图10是小亮测定斜面机械效率的装置图。每次实验时，被拉的小车沿同一斜面匀速向上运动。下表是小亮设计的记录数据的表格.

(1)“较陡”时，做的有用功为_________；总功为_________；机械效率为_________；

(2)分析表格中的实验数据，你能得到哪些结论？(要求写两条)

a．_______________________b．________________________

15．⑴(08江苏无锡)在图7中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于O点的力臂L ₁． (黑点表示“不倒翁”的重心)

⑵如图8所示，商场的电梯匀速向上运动，小明站在电梯上相对电梯静止。请画出小明受到的作用力

⑶在图9中，一个站在地面上的工人利用滑轮组将重物G提起来，请画出滑轮组的绕线.

14．(08江苏南通)一条油轮在长江中航行时，排开水的体积是300m³，油轮受到的浮力为________N．在码头卸下了100m³的燃油，卸下燃油的质量为_________kg，油轮排开水的体积变为__________m³(燃油密度为0．8×10³kg/m³，g取10N/kg)．

13．(08江门市)已知水的比热容为4.2×10³ J／(kg·℃)，l kg20℃的水吸收了2.1×10⁵J的热量后，温度升高到　　℃．生活中我们经常看到司机往汽车发动机的水箱里灌水，这是因为水的　　　大，所以在相同条件下水能带走较多的　　　，冷却效果好。

12． 放在地面上的木箱重100N，当用10N的力推它时，木箱没有动，地面对木箱的摩擦力是　　　 N；当木箱受到20N的水平推力时，木箱恰好做匀速直线运动，它受到的摩擦力是　　　 N；如果作用在木箱上的水平推力为30N，木箱受到的摩擦力是　　　　 N。

11．(04南通)我国的登月工程分三个阶段进行，其中发射首颗月球探测卫星“嫦娥一号”是这一工程的第一个阶段，于2007年10月24日由“长征三号甲”运载火箭发射升空。火箭载着“嫦娥一号”卫星在加速上升过程中机械能　　　 　(变大/变小/不变)，这个能量是由　　　　 能转化而来的，运载火箭用液态氢为燃料，是因为　　　　　　 。由于地球自西向东不停地自转，为节省燃料，火箭升空后应向　　　　 (偏东/偏西)方向飞行。11月5日，“嫦娥一号”卫星沿地月转移轨道到达月球，在距月球表面200km的P点进行第一次“刹车制动”后被月球捕获而进入椭圆轨道Ⅰ绕月飞行，如图6所示，之后，卫星在P点又经过两次“刹车制动”， 最终在距月球表面200km的圆形轨道Ⅲ上绕月球做匀速圆周运动。若在轨道Ⅰ、轨道II、轨道Ⅲ卫星经过P点的速度分别为v₁、v₂、v₃，则三个速度 　　　(v₁、v₂、v₃或一样)大。

10．在火车站和地铁站台上，都画有一条安全线，当火车快速开过时，人越过这条线就会有危险。这是因为火车开动时，靠近火车的地方气体　　　　 ，压强　　　 ，强大的气流会　　　　　　　　 。

9．如图5所示，物体浸没在水中时，所受到的浮力为_________N；如果直接将该物体投入水中，该物体将__________(填“上浮”、“悬浮”或“下沉”)；从图中还可以看出浮力的大小与液体的_____________有关。

8．(08镇江)如图4所示，放在水平桌面上重为G＝4N的木块，在F＝3N的水平拉力作用下，5s内运动了2m，在这个过程中，重力G对物体做的功为______J，拉力F做功的功率为_____W．
