16．右图是大自然中水循环现象的示意图。江、河、湖、海以及大地表面层中的水不断蒸发变成水蒸气，这一过程要吸热。当含有很多水蒸气的空气升入高空时,水蒸气的温度降低凝成小水滴或小冰晶，这就形成了云，云是水蒸气液化或_____▲____形成的。在一定条件下，云中小水滴和小冰晶越来越大，就会下落，在下落过程中，小冰晶又变成了小水滴，与原来的水滴一起落到地面，就形成了雨。小冰晶的熔化过程需___▲___。

15. 如图小轿车前的挡风玻璃是倾斜的,目的是为了使车内物体所成　 的___▲___像(选填“实”或“虚”)位于玻璃的上方，不妨碍司机视线；有的汽车尾部安装了一个“气流偏导器”，它的作用是：当车高速行驶时，产生一个向下的___▲____，使车更好的抓住地面。

14. 站在岸边看到鱼在柳树间游玩。看到的柳树是光的___ ▲_____现象形式的，看到的鱼是光的___▲___现象形式的。

13. 日常生活中我们常说声音“震耳欲聋”，这是指它的 　　▲　　 很大；我们能够辨别不同乐器发出的声音，是由于它们的___▲___不同。

12.如图所示的电路中，电源电压保持不变。闭合电键S后，小灯发光较暗。过了一会儿，小灯亮度明显变亮，而电压表与电流表示数的比值不变，则下列判断中正确的是(　　 )

A、电阻R断路，电流表示数变小。

B、电阻R短路，电压表示数变小。

C、电阻R断路，电流表示数变大。

D、电阻R短路，电压表示数变大。

第Ⅱ卷　 ( 非选择题，共 76 分)

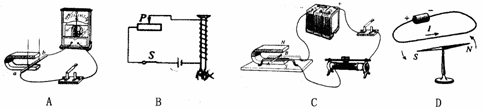

11.下列四幅图中能说明电动机工作原理的是

10.以下是一双竹筷的“自述”，其中违背物理原理的是

A. “将我斜插在玻璃水杯中，你会看到我身子折断了”

B. “当人们在餐桌上使用我时，我一定是省力杠杆”

C. “将我放在水里，我会漂浮在水面上”

D. “将我接入电路，我拒绝电流从我身上流过”

9. 如图所示，在探究串联电路的电压关系时，小明闭合开关后用电压表分别测出ab、bc、ac两端的电压分别为U_{a b}=2V,U_bc=2V,U_ac=4V.在表格中记录数据后，接着应该做的是

A．整理器材，结束实验

B．分析数据，得出结论

C．换用不同规格的小灯泡，再测出几组电压值

D．换用电压表的另一量程，再测出一组电压值

8.高强洗澡时，发现涉及许多物理知识，于是他总结出了以下几点，其中一条错误的是

A. 房间内充满的“白气”是水珠

B. 房间窗户玻璃变得模糊不清是水蒸气液化在外表面造成的

C. 地面铺上凹凸不平的地板砖是为了增大摩擦

D. 热水冲洗全身变暖是热传递的结果

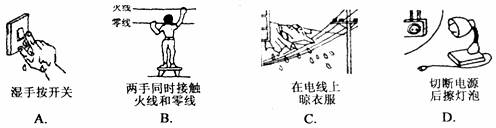

7.下列四幅图中，符合安全用电原则的是
