(A)作图题:(每小题2分,共8 分)
26.如图所示气球在空中沿虚线做匀速直线运动,不计空气阻力,请画出气球的受力示意图。

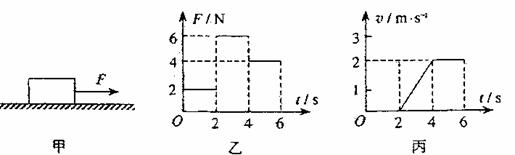

25. 如下图甲所示,放在水平地面上的物体,受到方向不变的水平拉力F的作用,F的大小与时间t的关系如图乙所示,物体运动速度v与时间t的关系如图丙所示,由图象可知,当t=1s时,物体受到的摩擦力为___▲___,当t=5s时,物体的速度为___▲___。
24.美国《大众科学》杂志评出2006-2007年度奇思妙想十大发明,其中最引人注意的是“六冲程引擎”,这种引擎在完成四冲程工作后,会把水注入汽缸,使水瞬间变成水蒸气,从而带动活塞运动,产生第五冲程,为汽车提供动力。第六冲程是让水蒸气进入冷凝器,变成可再次注入汽缸的水。其中第五冲程相当于四冲程内燃机的__ _▲___冲程,在第六冲程中发生的物态变化是一个___▲___热过程(选填“吸”或“放”)。
23.如图所示,是用户电能表6月1日的示数,表格中列出的是他家现有的用电器。若这些用电器平均每天都工作30min,30天后,电能表的示数应为▲ ▲ ▲ ▲ ▲。若用户又买了一台空调,不久,他家的保险丝被烧断,你认为最可能的原因是___▲___。
22.有些物理量的大小不易直接观测,但它变化时引起的其它量的变化却容易直接观测。用易观测的量显示不易观测的量是制作测量仪器和设计实验的一种基本思路。 利用这种思路在我们学过的测量仪器中有___▲___,设计的实验有___▲___。(各写一种即可)
21.由于光照而产生电压的现象叫光伏效应,单晶硅太阳能电池就是根据光伏效应设计的.已知某一单片单晶硅太阳能电池在正常太阳光照射下,光电转换效率可达25%,产生的电压为0.6V,用它给电阻为6Ω的用电器供电,电流是__▲___A,每秒钟照射到该单片单晶硅太阳能电池上的太阳光的能量是__▲___J.
20.一架数码相机,用的锂电池电压为3.6V,容量为1000mA·h(相当于用1000mA的电流释放可放电1小时,以此类推).若关闭液晶屏时可拍摄照片400张左右,则每拍一张照片所消耗的电能约为__▲___J;若打开液晶屏时可拍摄照片150张左右,则每拍一张照片液晶屏消耗的电能约为__▲___J.
19. 虎丘的四月繁花盛开,香飘四野。我们能闻到花的芳香,这是一种__▲___现象;晴天去时香气更浓,说明 ___▲___ 。
18.如右图所示,将分别载有一根条形磁铁的两辆小车同时释放后,小车向相反方向运动,最后静止。此现象说明的物理知识有:同名磁极相互排斥,物体间力的作用是 ___▲___ 的,力可以改变物体的 ___▲___ 状态,磁极间作用力的大小随磁极间距离的增大而减小。
17. 小明周末坐车去发电厂参观,路上小明发现司机从刹车到汽车停下,汽车还要前进一段路程,这是由于___▲___ ;为减少交通事故,公路上都设有限速标志,这是因为汽车的速度越大,___▲___越大,刹车后前进的路程越长;到了发电厂,小明发现该电厂发电所用燃料主要是煤,煤属于___▲___能源(选填“可再生”或“不可再生”)。
