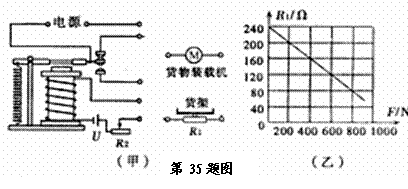

35．小明设计了一种“自动限重器”，如图(甲)所示．该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R₁和滑动变阻器R₂等．压敏电阻R₁的阻值随压力F变化的关系如图(乙)所示．当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品．已知控制电路的电源电压U＝6V，电磁继电器线圈的阻值忽略不计．请你解答下列问题：

(1)由图(乙)中的图象可知，随着压力F的增大，压敏电阻R₁的阻值将________．

(2)用笔画线代替导线将图(甲)的电路连接完整．

(3)随着控制电路电流的增大，电磁铁的磁性将_________，当电磁继电器线圈中的电流大小为30mA时，衔铁被吸下．若货架能承受的最大压力为800N，则所选滑动变阻器R₂的最大阻值至少为___________Ω．

34．光敏电阻的阻值随光照射的强弱而改变．“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用 E 表示，国际单位为坎德拉(cd)．实验测得光敏电阻的阻值 R 与光强E间的关系如图甲所示，根据图象解答下列问题：

(1)光敏电阻随光强的增大而　　　　 ．

(2)当光强为 E₁ 时，光敏电阻的阻值为 R₁；当光强为 E₂ 时，光敏电阻的阻值为 R₂，那么它们之间的关系式为 　　　　(用 E₁、E₂ 表示)．

(3)将光敏电阻 R、定值电阻 R₀、电流表、开关和电源连接成图乙所示电路．闭合开关，逐渐增大对光敏电阻的光照强度，那么　　　　 ．(填正确答案的序号)

①电流表的读数增大，光敏电阻两端的电压也增大

②电流表的读数增大，但光敏电阻两端的电压减小

③电流表的读数减小，但光敏电阻两端的电压增大

④电流表的读数减小，光敏电阻两端的电压也减小

(4)在图乙电路所示电路中，电源电压为 6V，当光照强度为 4.5 cd时，电流表的读数为 0.5 A．则R₀ 　　　　　Ω．

33．某电路中有一个封闭的电路盒(如下图)，面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图．

32．薛悟理同学在实验宝里用托盘天平和量筒测某种矿石的密度．采取了如下的实验操作：

A．将矿石用细线系好后慢慢地放入量筒中并记下总的体积．

B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡．

C．把天平放在水平桌面上．

D．将矿石放在左盘中．将砝码放在右盘中并移动游码直至横梁平衡．

E．在量筒中倒入一定量的水并记下水的体积．

(1)正确的实验操作顺序是　　　　　　　　　　　　 (只填标号)．

(2)在调节天平时，发现指针如图甲所示偏向分度盘的右侧，此时应将平衡螺母向

　 　　　　调．

(3)用天平称矿石的质量，把矿石放在天平的左盘．天平平衡时．放在右盘中的砝码和游码在标尺上的位置如图乙所示；量筒量出矿石的体积如图丙所示，由此可知，矿石的密度ρ= 　　　　　　kg/m³．

31．在连接电路时，如发现有连接错误，不少同学习惯于将电路全部拆散，重新连接．其实，有时只要思考一下，拆除或改接某些导线就能解决问题．现在考考你--如图是某同学连接的电路：

(1)如果合上开关，将出现　　　　　 现象(选填“断路”或“短路”)，除了两只灯都不亮以外，还会造成

　　　 　　　　　的不良后果．

(2)对于这个电路，只须拆除一根导线，就能成为两灯串联的正确电路．请在要拆除的那根线上打上“×”号．

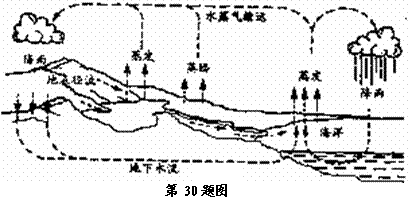

30．如图是关于水循环的示意图．地球上的水在不停地循环着．阳光晒暖了海洋，水变成水蒸气升到空中，形成暖湿气流．暖湿气流遇到冷空气后水蒸气液化成小水滴，变成雨．天空的降水落到地面，一部分直接变成小溪，另一部分渗入地下，涌出地表后，变成股股清泉．许多小溪汇合，形成江河，又注入大海．

(1)分析水循环的示意图，你能得到哪些物态变化的信息．

(2)你也许注意过，天气预报中常说：“……向北移动的暖湿气流和来自××地区的冷空气前锋相遇，将在我国××至××之间形成一条东西方向的降雨带……”．试说明暖湿气流携带较多的水分，为什么不一定带来降雨，而与冷空气相遇才会降雨．

答(1)　　　　　　　　　　　　　　　 ；

　 　(2)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ．

29．请在如图所示的家庭电路中，以笔画线代替导线，将一个两孔插座和一个带按钮开关的螺口灯泡接入电路．

28．完成下图中的光路图．

27．用如图所示的滑轮组提升重物，若要使拉力F最小，请你在图中画出绳子的绕法．

26．在如图所示的电路中，电源电压保持6V不变，当开关S₁断开，S₂、S₃闭合时，电流表的示数为1A；当开关S₁闭合，S₂、S₃断开时，电流表的示数为0.25A，则R₁的阻值为_______Ω．当开关S₁闭合，S₂，S₃断开时，R₂的电功率为_________W．
