4．如图2是张美丽同学拍摄的重庆最美丽的大桥――朝天们大桥的夜景照片，下面说法正确的是　 　　　　　　　　　　　　　　　　(　　 )

A．大桥在江中的倒影是由于光的折射形成的

B．大桥在江中的倒影是由于光的直线传播形成的

C．拍摄时底片上的像是光的折射形成的

D．拍摄时底片上的像是倒立缩小的虚像

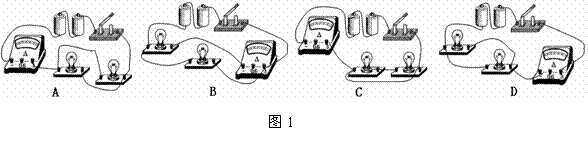

3．如图1所示的电路中，要损坏电流表的是　　　　　　　　 　　　　　　　　　　　(　　 )

2．重庆一中高三的黎大兵今年参加高考前进行“体质与健康测试”的部分结果如下，其中单位不符合物理学规定的是　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　(　 　　)

A．质量60kg　　　　　 　B．身高170cm

C．握力40kg　　　　　　 D.“50m跑速度”8m／s

1．升国旗的旗杆顶上有个重要的装置是　　　　　　　　　　　　　　　　　　　　　 (　 　)

A.定滑轮　　　　 B.动滑轮　 　　　C.滑轮组　　　　 D.省力杠杆

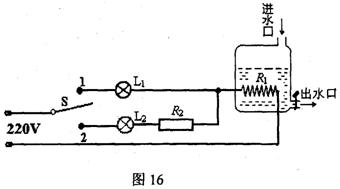

21．重庆一中各班教室都配有一台饮水机，其加热部分的工作原理电路图如图16所示，其中S是一个温控开关，为电加热管。S接1时，红灯亮，表示饮水机处于加热状态，当水被加热到设定温度时，S自动切换到2位置，绿灯亮，表示饮水机处于保温状态。饮水机加热时加热管的功率为400W，保温时加热管的功率为64W。不考虑温度对电阻的影响，不计指示灯、的阻值。求：

(1)1kg的水被加热升高50℃，水吸收的热量[已知(kg·℃)]；

(2)和的阻值。

20．如图15所示，用滑轮组拉着重2000N的物体沿水平地面以0.2m/s的速度匀速向右运动了5s，物体受到地面的摩擦力是400N，拉力是250N，求：

(1)拉力做的有用功；

(2)该滑轮组的机械效率；

(3)拉力的功率。

19．如图14所示的电路，电源电压恒定，闭合开关S后，将滑动变阻器的滑片移到最左端时，电流表的示数为0.6A，电压表的示数为6V；当滑动变阻器的滑片移到最右端时，电流表的示数为0.2A，电压表的示数为2V。求：

　 　(1)的阻值；

　 　(2)当滑动变阻器的滑片移到中点时，电路的总功率是多少?

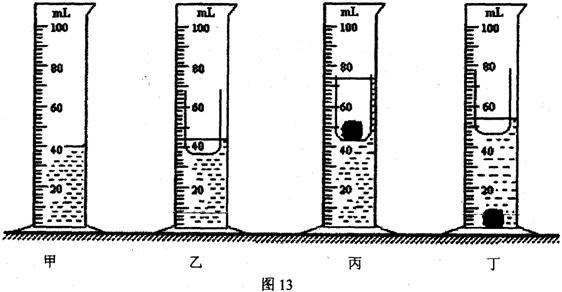

18．密度是宝石的重要参数，是宝石主要鉴别依据之一。小明在山里拾到一块漂亮的小石头，他想测出小石头的密度以初步鉴别是否为宝石。于是他用量筒、小杯子和水设计了如图13所示的实验方案：

　　 请你按照小明的实验思路，将实验步骤补充完整：

　　 (1)在量筒内盛适量的水，如图甲所示；

　　 (2)将小杯子　　　　 在盛有水的量筒内，如图乙所示，则水面对应的示数为　　　　 ；

　　 (3)把小石头放入小烧杯里(水未进入杯里)，如图丙所示，则小石头的质量为　　　　　 g；

　　 (4)将小石头从杯取出，浸没于盛有水的量筒内，如图丁所示，则小石头的体积为　　　　 。

　　 由实验可知：小石头的密度为　　　　　　 。

　　 16．(1)小明在“研究平面镜成像的特点”实验中：在玻璃板的一侧放一支点燃的蜡烛A，在玻璃板的另一侧放一支没有点燃的蜡烛B，对蜡烛A与B的要求是：　　　　　　　　　　　　　 ，目的是：　　　　　　　　　　　　　 　　　　。

(2)在探究凸透镜成像规律的实验中：由图

l0可知凸透镜的焦距为　　　　　　 cm。当烛

焰距凸透镜15cm时，移动光屏，可在光屏上得

到一个倒立、　　　　　 的实像，该原理可应

用于　　　　　　　　 。

17．用电流表和电压表测小灯泡的功率与电阻：

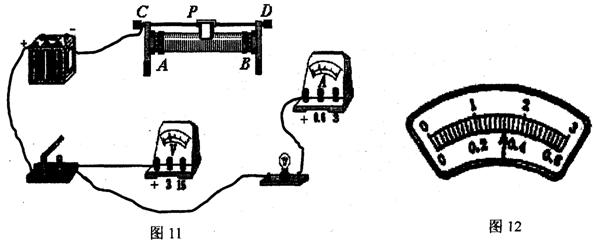

　　 (1)已知小灯泡的额定电压是3.8，额定功率小于1.5W，晓民同学在连接电路时有几根导线还没有接上，实物图如图ll所示，请你在实物图上用笔画线代替导线帮他连接好(要求正确选择电压表和电流表的量程，滑动变阻器的滑片向端移动时灯泡的亮度变亮，且连线不得交叉)。

(2)闭合开关前，变阻器的滑片应置于　　　　 端(选填“”或“”)。

　　 (3)完成电路连接闭合开关后，发现灯泡不亮、电流表无示数、电压表示数接近电源电压(6V)，　 则电路出现故障的可能原因是　　　　　　　 (填字母代号)。

　　 A．灯泡短路　 　　B．灯泡断路 　　　C．电压表短路　 　　D．电流表断路

(4)在正确连接电路后，调节滑动变阻器，记录到如下表所示的一组和的数据：

实　 验　 次 数	1	2	3	4	5
灯泡两端的电压/	1.0	2．O	3.0	3.8	4.2
通过灯泡的电流/	0.2	0.25	0.3		0.34
灯泡的发光情况	逐渐变亮→	正常发光	很亮

①表中还有一次电流未填写，此次电流表示数如图l2所示，则其读数为　　　　　　 A，小灯泡的额定功率是　　　　　　 W。

②分析表中的数据还可得出：小灯泡电阻随电压增大、亮度增强而　　　　　　　　 。

经讨论，同学们认识到：实验有误差是肯定的，但这个现象不能单纯用误差来解释。

因为：如果是误差，那么5次测得的小灯泡电阻值应该相差　　　　　 (选填“较大”或“较小”)，并具有　　　　　　　 的特点(选填“逐次增大”、“逐次减小”或“时大时小”)。后来，同学们注意到灯泡发热发光的特殊性，认为灯泡的电阻可能与　　　　　　　　　 有关，并通过查阅资料得到了证实。

15．图9所示是汽车、摩托车油量表(实际上是电流表)原理示意图，是定值电阻，是滑动变阻器，它的滑片是杠杆的一端，从油量表指针所指的刻度就可以知道油量的变化。则当燃油消耗油面下降时，电流表示数将　　　　　　　　　 。(选填“变大”、“变小”或“不变”)
