22.　　 (8分)我们已进行过“科学探究：欧姆定律”。

(1)请你在方框中画出该实验的电路图。

(2)甲、乙两图是某实验小组在探究过程中，根据实验数据绘制的图像，其中表示电阻不变时，电流随电压变化的图像是　　　　　 。(选填“甲”或“乙”)

(3)某同学在做验证欧姆定律的实验时，得出一组数据(见下表)，根据这组数据，可以得到的结论是(　　 )

　　　 A．导体的电阻一定时，导体两端的电压跟通过导体的电流成正比

　　　 B．导体的电阻一定时，通过导体的电流跟导体两端的电压成正比

　　　 C．导体两端电压一定时，导体的电阻跟通过导体的电流成反比

　　　 D．导体两端电压一定时，通过导体的电流跟导体的电阻成反比

(4)在探究过程中，使用滑动变阻器的目的是　　　　　　　　 　和 　　　　　　　　。

重庆一中初2009级08-09学年度下期月考

21.　　 (5分)在“测定液体密度”的实验中，

(1)使用托盘天平时，应将天平放在水平桌面上，游码移至标尺左端“0”刻度线处，若发现指针静止时指在分度盘中央的左侧，则应将平衡螺母向_________(填“左”或“右”)调节，使横梁水平平衡。

　 (2)用调节好的天平称液体质量。往烧杯中倒入液体，称出烧杯和液体的总质量为70g，把烧杯中一部分液体倒入量筒，如图；再称烧杯和剩下液体的总质量时，发现加减砝码总不能使天平平衡．这时应移动__________使天平平衡。若天平再次平衡时所用砝码和游码的位置如图所示，则倒入量筒内液体的质量为___________g，量筒内液体的体积是_________cm³。

(3)通过计算该液体的密度并查密度表可知该液体是___________。

20.　　 (2分)小明设计的研究“电磁铁磁性强弱”的实验电路图如图所示，右表是他所做实验的记录。

下列结论不正确的是(　　 )

A．比较1、4两次实验可知：线圈中的电流一定时，匝数越多，磁性越强

B．比较1、3、5三次实验可知：匝数一定时，线圈中的电流越大，磁性越强

C．比较1、2、3(或4、5、6)三次实验可知：匝数一定时，线圈中的电流越大，磁性越强

D．电磁铁的磁性越强，吸引铁钉的数目越多

19.　　 (2分)图2中，电路连接正确，通电后小磁针指向如图所示(涂黑端表示N极)。请在图中画出螺线管的绕法。

18.　　 (2分)如图1所示，一个球重30N，从斜面上滚下。作出它所受重力的示意图。

图1　　　　　　　　　　　　　　　 图2

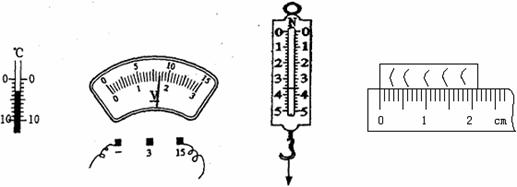

17.　　 (2分)下列仪器的读数正确的是(　　 )

A.3℃　　　　 　　　B.1.7V　　　　　　　 C.3.3N　　　　　　　 D.2.12cm

16.　　 我们可以利用矿泉水瓶做小实验来说明一些物理知识：

(1)双手挤压空矿泉水瓶可以使瓶子变形，如果施加的力增大，瓶子变形程度就加大，这表明力的作用效果跟力的　　　　 有关；

(2)将空矿泉水瓶放倒在水平桌面上，用力向它的侧面吹气它会滚动，但用同样的力向它的底部吹气它却不容易滑动，这表明在压力相同的条件下　　　　　　　　　　　　　 。

15.　　 化学电池对生态与环境的影响日趋严重。如图是一种安装在自行车上的照明灯，它在某些发达国家被大量使用。这种灯不用化学电池，是通过车轮的转动来带动小型交流发电机发电使灯泡发光的。发电机的工作原理是　 　　　　　，发电机工作时发生的能量转化是　 　　　　转化为　 　　　　　。

14.　　 小明在静止的湖面上划船，他看到湖水在向后退，他是以　　　　 为参照物。船浆向后划水，船向前运动，说明　 　　　　　　　　　。使船前进的力的施力物体是　　　　　 。

13.　　 体育老师建议中考体考时最好穿新鞋，这主要是通过增大　 　　　　　　　的方法来增大鞋与地面之间的　　　　 　　。
