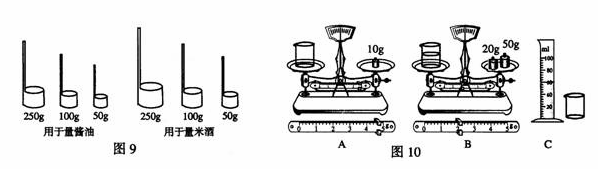

17. 　(7分)小明去某古镇旅游时发现,米酒是当地的一种特产。小店卖米酒和卖酱油都用竹筒状的容器来量取,但量取相同质量的米酒时所用的器具比量取酱油的要大一点,　 如图9所示。

⑴请你利用所学的物理知识对这种现象作出解释。

⑵小明在古镇买了一瓶米酒。回家后,按图　 10所示A一B一C的顺序进行了实验,测出了米酒的密度。由图10所示数据求得米酒的密度为　　　 kg/ m3。

⑶　 按照小明的实验方案测出的米酒密度是偏大还是偏小?

如何改进他的实验方案可使测出的米酒密度更准确?

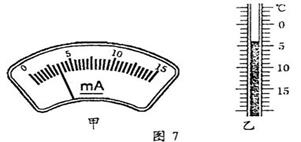

16.． 如图7甲所示的电流表读数为_______。如图7乙所示的温度计读数为_______。(共2分)

15.　 如图3所示，当闭合开关，导体AB在磁场中做　　　运动　　 时，电流表指针会发生摆动，说明电路中有电流产生。

此时，在这个实验电路中，_____　　_____相当于电源，在此过程中能量的转化情况是_______　__________。

14.　 在用电高峰时，某同学家的电压比220V降低了10%，此时正在工作的“220V 100W”白炽灯的实际功率是_______W．若用“220V 20W”的节能灯代替“220V 100W”的白炽灯，每天正常工作5h可节约

电能_______J．

13.(2分)如下图所示，请在答题卷画出入射光线由空气进入

水中的折射光线。

12.　 右图是给海波加热时，其温度随时间变化的图象，

由此图象能得到的物理信息有：

①海波的熔点为________；

②海波熔化用了________的时间．

从图象中得到的物理规律是________。

11. 一个重6N的实心物体，用手拿着使它刚好浸没在水中，此时物体排开的水重是10N，则该物体受到的浮力大小为_________N。

10. 在探究“压力的作用效果跟什么因素有关”的实验中，某同学做了如图7所示的实验. 比较实验的甲、乙两图可得压力的作用效果与　　　　 有关：比较乙、丙两图可得压力的作用效果与　　　　 有关..

9. 如右图所示，某人站在高处用100N的拉力把重240N的物体提高1m，则

人克服重力所做的有用功为_______J，总功为______________J，该滑轮组

的机械效率为_______。

8.　 小陶同学骑自行车上学的路上遇事紧急刹车后, 自行车由于　　　　 还会继续前进一段距离才能停下,在刹车过程中,是通过增大　　　　　 的方法来增大摩擦力.
