6.　　　　 现在家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可替代闸刀开关和熔断器。如果某同学家安装的“空气开关”的额定电流是10A，那么，由这个“空气开关”控制的用电器的总功率最好　　　　　　　　　 (　　　 )

　A．不大于220W　　　 B．不大于2.2kW　　 C．不大于1200W　　 D．没有限制

5.　　　　 如图4所示，人们使用板手拧螺帽时，常常不是采用a图所示的握法，而是采用b图所示的握法，这更有利于拧紧或松开螺帽。与a图比较，采用b图所示的握法(　　 )

A．增大了阻力臂，减小动力移动的距离　　

B．减小了动力臂，减小动力移动的距离

C．增大了动力臂，省力　　　　　　　　　

D．减小了阻力臂，省力

4.　　　　 如图3所示的电路中，甲乙两灯泡串联，观察到甲灯泡比乙灯泡亮．则下列描述中错误的是(　　 )

　　　 A．P_甲＞P_乙 B．U_甲＞U_乙

 C．I_甲＞I_乙 D．R_甲＞R_乙

3.　　　 2008年8月14日，中国射箭老将张娟娟在奥运女子射箭个人赛决赛中110比109击败韩国的卫冕冠军朴成贤，为中国夺得奥运会历史上第一枚射箭金牌。如图2所示，当她在射箭前拉开弓的过程中，所做的功用于(　　 )

A.增大弓的重力势能　　　　　　　　　 B.增加箭的动能

C.增大弓的弹性势能　　　　　　　　　 D.增加箭的内能

2.　　　　 下列电流或电压值符合实际的是(　　 )

A． 微波炉正常工作时通过的电流大约是0.3A

B． 教室内日光灯正常工作时通过的电流大约是150mA

C． 三只蓄电池串联后的电压是9V

D．照明电路的工作电压是36V

1.　　　　 如图1所示，四幅图中属于利用热传递改变物体内能的是(　　 )

23.(1)压力传感器R受到的压强　

(2)10㎏汽油完全燃烧能放出的热量

(3)油箱内油的质量

油箱与油的总质量

压力传感器R上受到的压力

由表可以看出，当R受到压力为200N时，R的阻值为200Ω

电路中电流

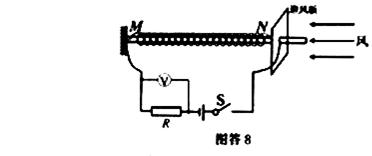

22. (1)电压表与定值电阻R并联，如图答8所示

(2)无风时，定值电阻R与金属杆串联，此时金属杆接入电路中的电阻Rx为3.5Ω

　(3)当电压表示数为3V时，

分析图像可知最大风力为720N．　

21.由于照明电路的用电器均为并联，用电高峰时即接入电路的用电器增多，导致总电阻减小，而使干路上的总电流增大，导线上分压增大，则用电器两端电压减小，电灯不能正常工作。(关键词：“电器增多总电阻减小”、“导线上分压增大”或“电器两端电压减小”)

20. (1)F＝pS　　　　　　 　　　　　　　　　　　　　　　　　　　

W＝FL＝pSL＝1.0×10⁶Pa×3.0×10^－3m2×0.06m＝180J　　　　

(2)每分钟汽油燃烧释放的热量为：
