27.(13分)实验室中要测量一只阻值约1kΩ的电阻。能提供的器材有:干电池两节、学生用电压表(量程为0~3V、0~15V)、学生用电流表(量程为0~0.6A、0~3A)、滑动变阻器(100Ω 2A)和电阻箱(0~9999Ω 2A,符号: )各一只、开关、导线若干。小明选择了设当器材,设计的电路如图16所示,
(1)请你按照小明的设计电路完成下面实物图的连接。(2分)
|
(2)小强认真研究了题中所给器材后,认为小明设计的电路不能测得待测电阻的阻值,请你分析小强作出判断的理由:______________________________________________
______________________________________________________________________。(2分)
(3)于是小强和小明一起重新制定的实验方案,他们选择了干电池两节、开关三只、待测电阻、___________、____________、_____________和若干导线,利用等效替代法设计了电路,顺利地完成了实验。
请你将他们未写出的器材名称填在空格处,并将电路图画在虚线框中。(5分)
(4)若根据虚线框中的电路图,已完成了实物的连接,请写出测得待测电阻的主要实验步骤:(4分)
__________________________________________________
__________________________________________________
__________________________________________________
__________________________________________________
26.(6分)小明同学在“测定小灯泡的功率”实验中,所用电源电压为4.5V、7.5V和9V中的一个,滑动变阻器上标有”20Ω 2A”字样,小灯泡标有“4.5V”字样,估计小灯泡的额定功率约为1.5W左右,由此可估计小灯泡正常工作时的电流约为_________A。他按图15连接好电路,先将变阻器的滑片移至________端(选填“A”或“B”),然后闭合电键S,再移动变阻器的滑片P,观察到小灯泡发光逐渐变________(选填“亮”或“暗”)。当小灯泡正常发光时,变阻器的滑片P恰好在中点上(即连入电路的电阻为10Ω),此时变阻器两端的电压约为______ V。由此可推知小华所用的电源电压为_______V,小灯泡的额定功率为__________W。
25.(4分)小强为了探究动能的大小与哪些因素有关,他设计了如图14所示的实验,让不同质量的两个小球沿同一光滑斜面分别从B处开始向下运动,然后与放在水平面上的纸盒相碰,纸盒在水平面上移动一段距离后静止.
(1)实验中让不同质量的两个小球从同一高度滚下的目的是:
_____________________________________________________ 。(1分)
(2)实验中根据_________________________,来比较小球具有的动能大小的。(1分)
(3)由图可得出结论:在小球的__________相同情况下,小球的______________,动能越大。(2分)
实验次数 |
物重G/N |
弹簧测力计的示数F/N |
1 |
1.0 |
0.7 |
2 |
1.5 |
1.0 |
3 |
2.0 |
1.3 |
24.(3分)小明同学按照图13所示装置对动滑轮特点进行了探究,记录的数据如右表:通过分析数据。她觉得与“使用动滑轮能省一半的力”的结论偏差较大。你一定也做过这样的实验,回想你的实验经历,回答下列问题:该实验中出现这样结果的主要原因是_________________________和________________________。在该实验时还应注意_________________________________。
23.把如图12中的拉线开关、白炽灯泡和三孔插座正确地连入家庭电路中(要求用拉线开关控制白炽灯泡).
22.如图11甲所示是利用电池作电源模拟楼梯灯的电路图,请你完成图乙中实物的连接。

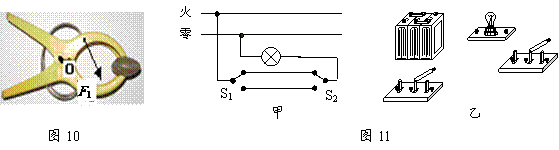

21.用夹子夹住物体时(如图10),画出动力臂和阻力的方向。
20.如图9所示,若甲、乙两表为电压表,当S闭合时,两表示数之比为U甲︰U乙=5︰2。若甲、乙两表为电流表,当S断开时,两表示数之比为I甲︰I乙= ,此时R1和R2消耗的功率之比P1︰P2= 。
19.教室里有12盏日光灯,分为4组,由三只开关分别控制,当一只开关闭合或断开时,其中有一组的4盏灯就会同时发光或同时熄灭,而不影响其它各组灯的工作。由此可判断,每组的4盏灯之间是_______,而各组灯之间是_________。(选填“串联”或“并联”)
18.在某一温度下,两个A和B电阻中的电流与其两端电压的关系如图8所示。则由图可知,元件A的电阻为 Ω;将A和B并联后,测得电阻B两端的电压为2V,则干路上的总电流是 A。
