24．(6分)为研究通电导体产生热量的多少与电阻的关系，小明找来了如图14所示的实验器材，其中A、B两个相同的瓶内分别装有质量和初温都相等的煤油，将选择好的铜丝和镍铬合金丝浸没在煤油中，两根温度计分别测量两瓶中煤油的温度。

(1)实验中，通过比较两瓶中煤油　　　　　　　　 来比较电阻丝发热量的多少；

(2)实验时，将铜丝和镍铬合金丝串联接入电路中，这是为了控制　　　　　 相同；

(3)给图中的装置通电一段时间后，切断电源。根据铜丝和镍铬合金丝的　　　　　 大小以及观察到的　　　　　 ，可得通电导体产生热量的多少与电阻的关系。

(4)如在A、B两个相同的瓶内分别装有质量和初温都相等的煤油和酒精，　　　　 (选填“能”或“不能”)完成以上实验，你判断的依据是　　　　　　　 　　　　　　　　　。

23．(5分)在探究“电流与电压关系”的实验中，同学们进行了交流与合作．

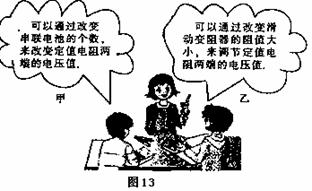

(1)如图13所示，同学们在交流中提出甲、乙两个探究思路，请对这两个探究思路进行评估．你认为 　　　(选填：“甲”或“乙”)相对比较合理。

(2)请根据自己在探究“电流与电压关系”实验中的实际情况，在空白处画出实验时的电路图及实验数据的记录表格．

22．(4分) 如图12甲所示的电路，电源电压保持不变。闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图13乙所示。根据图线的信息可知:　　　 (甲/乙)是电压表V₂示数变化的图线，电源电压为　　　 V,电阻R₁的阻值为　　　 ；当电流表的示数为0.2A时，滑动变阻器接入电路中的阻值为　　 _。

21．(6分) 完成下列作图

(1)如图9所示，均匀杠杆可绕O转动，在力F作用下静止在水平位置，L为F的力臂，请在图中作出杠杆重力G和力F的示意图。

(2)请在图10中用笔画线的方式把图中螺口灯泡与其控制开关正确接入电路，并将三孔插座正确接入电路。

(3)如图所示是小明家理发用电热吹风机的部分电路，只要将电热吹风机(通过插头)接入220V的家庭电路中，通过调节开关(图中已画出)，吹风机就能吹出“冷”“热”两种风，请将图11中的电热丝和电风扇(额定电压均为220V)正确接入电路，把吹风机电路补充完整。

20．一只标有 “2.5V 　0.3A”的小电灯和滑动变阻器串联接在电压为6V的电源两端，调节滑动变阻器使小电灯两端电压为　　 　V时，灯正常发光．此时灯1min消耗的电能为 　　　　J；再调节滑动变阻器使灯两端电压为1.5V时．灯的亮度与正常发光相比　　　 (选填“变亮”、“变暗”或“不变”)。

19. 有一个标有“2.5V　 0.3A”的小电灯，小红根据铭牌计算得出它的灯丝电阻是　　 Ω，但用欧姆表(测量电阻的仪表)测得的结果是2.5Ω。对于这个差异，合理的解释是：金属灯丝电阻的电阻随__________而改变。

18．如图8所示，如果要使灯L₁亮，灯L₂不亮，则应将开关　　　　 闭合；若要灯L₁不亮而灯L₂亮，则应将开关　　　　 闭合；若要两灯都亮，则应将开关　　　　 闭合。

17．家庭电路中：

(1)对于人体来说，只有不高于　　 V的电压才是安全的，家庭电路的电压是　　 V；

(2)各用电器之间的连接方式是________；

(3)控制照明灯泡的开关应该与　　 　　　(选填“火线”或“零线”)相连， 照明灯泡与控制它的开关之间的连接方式是_________；

(4)如果你家中的用电器突然全部停止工作，经检查发现是空气开关跳闸了，你认为原因可能是　　　　　　　　　　　 (说出一种即可)。

16．现在有一种“手机自生能”技术。手机上装有特制电池，上下摇晃手机即可产生电能。这种装置实质是将　　　　　　 能转化为电能。如果将手机上下摇动一次，相当于将200g的物体举高l0cm。由此可知，每摇动一次可以获得的电能为　　　　 J(假设能量全部转化)。若每秒摇动两次，则摇动手机的功率为　　　　　　 W。

15．如图7所示，物体G重500N，滑轮重10N，当物体G匀速上升时，挂钩B承受的拉力为　　　　 N，挂钩A承受的拉力为　　　　 N，拉力F=　　　　 N。若绳子自由端向上拉过0.5m，则物体向上移动了　　　　 m。(滑轮摩擦不计)
