28．如图是 “探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计。请回答下列问题：

(1)合上开关，经过一段时间，两电阻丝产生热量的多少是通过　 _____________________反映出来的；

(2)采用这种连接方式的目的是___________________________________。

27．如图所示是研究导体的电阻跟哪些因素有关的实验装置。木板上有两条长度与横截面积均相等的金属丝。AB是镍铬合金丝，CD是锰铜丝。这个实验装置可以探究导体的电阻

与______________是否有关。这个实验中，电流表的作用是　　　 ______________，也可将电流表换成_____________________　　　 也能起到同样的作用。

26．在研究杠杆平衡条件的探究活动中，

(1)在杠杆的支点两侧上挂上钩码后，发现左端比右端高，应将钩码向_______移动(左/右)，使杠杆在水平位置平衡，这样的好处是__________________________________________。

(2)若某次操作出现如图所示情况，发现F₁×OB与F₂×OA两者并不相等，这是由于____________________________________.

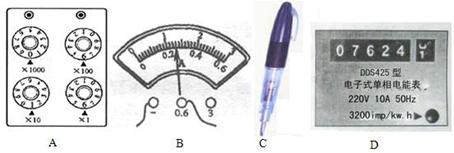

25．下列A、B、C、D四幅图是物理实验中常用测量工具(或仪器)的示意图，请回答下面问题:

(1)A图电阻箱的示数是___________Ω　　 (2)B图中的仪器的示数是________________A

(3)C的作用是____________________　　 (4)D的作用是__________________________

24．今年暑假小科同学乘火车去外地旅游时发现这样的现象：火车的车厢后面有两间厕所，只有当两间厕所的门都关上时(每扇门的插销相当于一个开关)，车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内都有人。这里面的电路是怎样设计的？请你帮小科把图中的各元件符号连接成符合要求的电路图。

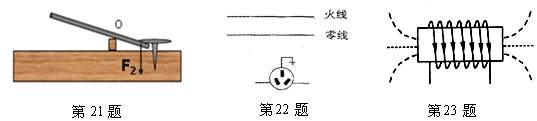

23．请在图中标出通电螺线管的磁极并画出磁感线的方向

22．按照安全用电原则，用笔画线代替导线将图中所示的三线插座接到火线、零线上

21．要把木板上的钉子拔出,画出在杠杆上所加的最小的力

20．右图是一个小灯泡的电流和电压变化规律图像，物理学中叫做伏安特性图像。由图像可知，当小灯泡在U=4V时，灯泡灯丝的电阻为________Ώ；当小灯泡中流过0.3A的电流时，它消耗的功率是________W。
