3．四只相同规格的烧杯中装有水，水量及其温度如图所示，关于四只烧杯中水的内能的大小，下列判断正确的是

　 A．a烧杯中水的内能大于b烧杯中水的内能　 B．c烧杯中水的内能大于d烧杯中水的内能

　 C．a烧杯中水的内能大于c烧杯中水的内能　 D．d烧杯中水的内能大于c烧杯中水的内能

2．小明和同组的同学利用如图所示的a、b两个电路进行“串联电路和并联电路的比较”的探究活动，在保持电源电压不变的条件下，他们所记录的实验结果如下，你认为其中不可能的是 　　

　 A．在a电路中，当灯L₁和灯L₂都发光时，取下灯L₁，灯L₂将会熄灭

　 B．在b电路中，当灯L₁和灯L₂都发光时，取下灯L₁，灯L₂将会熄灭

　 C．在a电路中再串联一个小灯泡，接通电路后，灯L₁和灯L₂发光会变暗

　 D．在b电路中，当灯L₁和灯L₂都发光时，取下灯L₁，灯L₂将不会熄灭

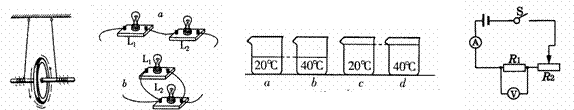

　 第1题图　　　　 第2题图　　　　　　　　 第3题图　　　　　　　　 第4题图

1．在如图所示的滚摆实验中，发现滚摆每次上升的高度逐渐减小，此过程中能量的变化情况为

　 A．机械能增加，内能减小　　　 　　　　　　　　　　　 B．机械能减小，内能增加

　 C．机械能减小，内能不变　　　 　　　　　　　　　　　 D．机械能不变，内能增加

第Ⅰ卷　 (选择题，共24分)

35．某小组同学要测量一只阻值略小于100的电阻R_x，所提

　　 供的器材有：①电源：三节干电池(电压未知，但大于4V)，

②学生用电流表(0-3A)一只(0-0．6A量程损坏)，③学生用电压表(0-3V)一只(0-

15V量程损坏)，④滑动变阻器R₁ (50 2A)一只，⑤电阻箱R₂ (0-9．99 5A，符号为)一只，⑥开关两只和导线若干．要求在电表读数时，指针偏转超过最大刻度值的2／3．

(1)某同学设计的实验电路如图所示，并要用此电路测量待测电阻R_x的阻值，你认为

　　 这个方法是否能测出未知电阻R_x?为什么?

(2)根据所选器材，设计方案测出未知电阻R_x

　　 ①在方框中画出能反映测量方法的实验电路圈；

　　 ②简述实验步骤；

③写出R_x的表达式(用已知量和测得量表示)．

34．如图为一台四缸发动机，其主要技术指标如右表所示．

　　 其中排量等于四个汽缸工作容积的总和，汽缸工作容

　　 积指活塞从上止点到下止点所扫过的容积，又称单缸

　　 排量，它取决于活塞的面积和活塞上下运动的距离(即

　　 冲程长)．转速表示每分钟曲轴或飞轮所转的周数．则

　　 下列计算不正确的是

　 A．该发动机在l s内做功l．2×10⁵J

　 B．单缸排量V为0．5 L

　 C．在每个做功冲程里，发动机做功600 J

　 D．在做功冲程里，燃气对活塞的压强为1．2×10⁵Pa

33．下列说法正确的是

　 A．在沿海地区，白天的风通常是从大海吹向陆地

　 B．在沿海地区，白天的风通常是从陆地吹向大海

　 C．在沿海地区，晚上的风通常是从大海欧向陆地

　 D．在沿海地区，白天与晚上的风向很难确定

　　 题2分，第35题5分，共17分)　　

32．光敏电阻的阻值随光照射的强弱而改变．“光强”

　　 表示光的强弱程度的物理量，照射光越强，光强越

　　 大，光强符号用E表示，国际单位为坎德拉(cd)

　　 实验测得光敏电阻的阻值R与光强E间的关系如图

　　 所示，根据图像解答下列问题；

(1)光敏电阻随光强的增大而_________，随光强的减小

而_______．

(2)当光强为局时，光敏电阻的阻值为R₁；当光强为E₂时，光敏电阻的阻值为R₂，那么它们之间的关系式为=__________(用E₁、E₂表示)．

(3)将光敏电阻R、定值电阻R₀、电流表、开关和电源连接成图所示

　 电路．闭合开关，逐渐增大光敏电阻的光照强度，那么________．

　 A．电流表的读数增大，光敏电阻两端的电压也增大

　 B．电流表的读数增大，但光敏电阻两端的电压减小

　 C．电流表的读数减小，但光敏电阻两端的电压增大

　 D．电流表的读数减小，光敏电阻两端的电压也减小

(4)在如图电路所示电路中，电源电压为6V，当光照强度为4．5 cd时，电流表的读数

　 为0．5 A，则定值电阻R₀的阻值为_____________．

31．发光二极管是一种发展前景非常看好的节能照明灯具，我

　　 国在2008年北京奥运会上大量使用它(在图中的符号为　 )．

　　 电子制作兴趣小组的同学用“2．5V 10mA”的高亮发光二极管制

　　 作手电筒，电路如图所示．

(1)若电源电压为3V，为使发光二极管正常发光，R应取何值?

(2)实验发现，4只商亮发光二极管与1只“2．5V　 0．3A”的小灯

泡都正常发光时亮度相当，试计算它们亮度相当且正常发光时，4只高亮发光二极管

与1只“2．5V　 0．3A”的小灯的功率及比值．

30．斜面是一种简单机械，盘山公路可看成是斜面．一辆客车

　　 若在如图所示的盘山公路上行驶，假如客车质量；

　　 7000kg，向上行驶过程中牵引力保持30000N不变，行驶

　　 了2000m的路程时，客车升高了300m．在此期间，求：

　　 (1)牵引力做了多少功?

　　 (2)盘山公路的“机械”效率是多少?
