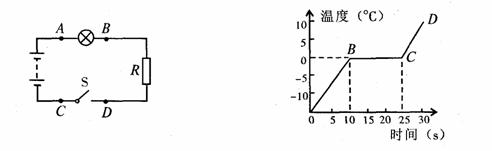

17．如图是某固体的熔化图象，若测得从开始吸热到开始熔化其吸收的热量是2．1×10³J，固体的质量是100g，则这种固体的比热容是　　 ▲　 J／(kg℃)．

16．在如图所示的电路中，A、B、C、D为四个接线柱，闭合开关后灯不亮，已经确定是由于灯泡开路或短路引起的．在不允许拆开电路的情况下，请你先后用一只电压表、一只电流表分别对故障进行判断，把方法和判断结果填入下表中：

15．如图所示是某研究性学习小组利用“PZ220-60'’的灯泡L₁和“PZ220-40”的灯泡L₂设计的四个电路图．当把它们分别接入同一个家庭电路时，其中有一个电路消耗的功率最大，它消耗的最大功率是　　 ▲　 W，消耗功率最小的电路图是　　 ▲　　 ．

14．物理学研究成果在军事上有着非常广泛的应用．有一种称为石墨炸弹的武器在战争时被用来破坏敌方的供电设施．这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨絮状物，这些石墨絮状物是　　 ▲　　 (填“导体”或“绝缘体”)，飘落到供电设备上会造成　　 ▲　　 (选填“开路”或“短路”)，从而使供电系统瘫痪．

13．不高于　 ▲ 　V的电压对人体是安全的，家用电冰箱工作时所接的电压是 　▲　 V．

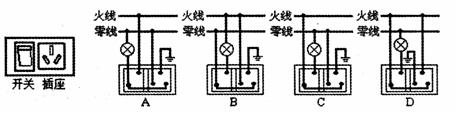

12．家庭电路中要安装“一开三孔”开关(即一个开关和一个三孔插座连在一起)，要求：插座能单独使用，开关能控制电灯，符合安全用电原则．从实物正面观察，下图的几种连线中正确的是

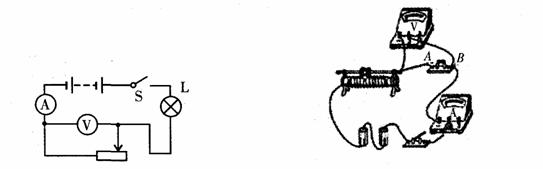

11．小明同学为了探究电流跟电阻的关系，在如图所示的情况下，将A、B两点间10的电阻更换为20的电阻，闭合开关后，下一步的操作应当是

　　 A．记录电流表和电压表的示数　 　　B．将滑动变阻器滑片向右移动

C．将滑动变阻器滑片向左移动　 　　D．适当增加电池的节数

10．如图所示的电路中，设电源电压不变，灯电阻不变．闭合开关S，在变阻器滑片移动过程中，电流表的最小示数是0．2A，电压表的最大示数是4V，灯L的最大电功率与最小电功率之比为9：4．则(设灯丝电阻不变)　　 　

　　 A．电源电压是6V　　 　　　　　　　B．灯的电阻值是60

C．电源电压是4V　 　　　　　　　　D．电路消耗的最大功率是3．6W

9．灯泡接入电路中发光时，灯丝的温度高达2000℃，而跟灯泡相连的导线却不怎么发热，原因是

　 　A．导线是铜制的，它不可能发热

　 　B．通过导线的电流比通过灯丝的电流小，所以导线上产生的热量少

　 　C．导线的电阻比灯丝电阻小，所以导线上产生的热量少

　 　D．电线上的铜丝很细，所以导线上产生的热量少

8．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是

　 　A．进户线火线上的熔丝烧断　　 　　　　B．进户线零线断了

　 　C．书桌边的插座与零线断开　　 　　　　D．书桌边的插座与火线断开
