27.如图所示的电路中,电源电压保持不变,电流表的量程为0-3A,R2为滑动变阻器,R1为定值电阻,其阻值为6.当开关S1闭合,S2、S3断开时,R1消耗的功率为6W.求:
(1)电源电压为多少;
(2)若再闭合开关S2时,电流表的示数为1.5A,电路消耗的总功率为9W,则变阻器连入电路的电阻是多少?
(3)为了使整个电路消耗的功率尽可能大,应闭合和断开哪些开关?此时对滑动变阻器连入电路的阻值有何要求?
▲ ▲ ▲
26.试根据规定要求作图.

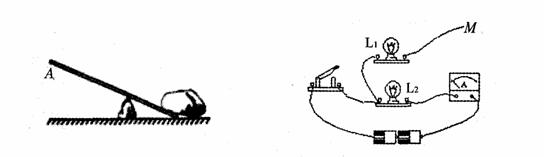

(1)如图所示,用一杠杆撬一块石头,杠杆上的A点是动力的作用点,动力可以向上,也可以向下,还可以朝其它方向.(a)当动力方向向下时,在图上标出杠杆的支点O;(b)在杠杆上画出撬动石块的最小动力F.
(2)如图所示,要求灯L1、L2并联,电流表只测量灯L2的电流.请你将线头M接到图中的适当位置.

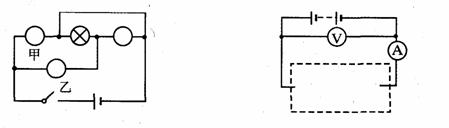

(3)如图所示,在甲、乙两个“○”内选填“灯泡”和”电流表”的符号,使两灯组成并联电路.
(4)陆超同学在做电学实验时,用电源、电压表、电流表、开关各一只,两个阻值相等的电阻和导线若干,设计了一个电路,如图所示.当虚线框内开关由闭合到断开时,电压表示数不变,电流表示数由大变小,请在虚线框中画出电阻和开关的连接图.
25.丁丁和冬冬同学分别设计了“探究并联电路中电流关系”的实验,他们的实验电路图及数据记录如下所示.
丁丁的实验记录 冬冬的实验记录
I1/A |
I2/A |
I/A |
0.2 |
0.3 |
0.5 |
电流 |
第1次 |
第2次 |
第3次 |
第4次 |
I1/A |
0.18 |
0.22 |
0.24 |
0.28 |
I2/A |
0.18 |
0.22 |
0.24 |
0.28 |
I/A |
0.36 |
0.44 |
0.48 |
0.56 |
(1)根据他们的实验数据可以得到:
并联电路中的总电流 ▲ 各支路电流之和(选填“大于”、“小于”或“等于”) .
(2)冬冬同学根据他的实验数据认为并联电路中各支路的电流一定相等,这是因为他选用的两个电阻R1、R2之间的大小关系是R1 ▲ R2(选填“大于”、“小于”或“等于”) .
(3)你认为丁丁、冬冬同学的实验应如何改进?
丁丁: ▲ ;冬冬: ▲ .
24.如图所示是研究导体的电阻跟哪些因素有关的实验装置.木
板上有两条长度与横截面积均相等的金属丝.AB是镍铬合
金丝,CD是锰铜丝.这个实验装置可以探究导体的电阻与
▲ 是否有关.如果将金属丝CD换为镍铬合金丝,其
长度等于金属丝AB的二分之一,横截面积与金属丝AB相等,
那么这个实验装置可探究导体电阻与 ▲ 是否有关.
23.家庭电路中,有金属外壳的家用电器,都要使用三脚插头,这是为了防止因 ▲ 使外壳带电而造成触电事故;1kWh的电可供“220V 800W”的电饭锅正常工作 ▲ h;某电能表的盘面上标有“3000R/kW·h”的字样,它表示 ▲ .
22.家庭电路中“超负荷”是指电路中 ▲ 过大.出现上述情况时,电路中的熔断器或空气开关会自动切断电路.熔断器中的熔丝熔断是电流的 ▲ 效应引起的.
21.某同学用有两个量程的电压表(0-3V和0-15V),测量由两节已用过的干电池串联组成的电池组的电压时,记录的数据是14V,实际电压是 ▲ V.
20.在中考体育考试的测试中,某同学1min跳了180次,若他的质量为40kg,每次跳起的高度为5cm,他跳一次做的功是 ▲ J,跳绳时的功率是 ▲ W(取g=10N/g).
19.如图所示,嫦娥一号卫星成功实施了三次近月制动,顺利完成“太空刹车”动作,建立了正常的姿态.在制动过程中嫦娥一号的机械能 ▲ (填“增大”、“不变”或“减小”).
18.如图所示,不计重力的杠杆OB可绕O点转动,重为10N的重物P悬挂在杠杆的中点A处,拉力F1与杠杆成30°角,杠杆在水平位置保持平衡,根据杠杆的平衡可求出拉力的大小F1= ▲ N;若仅增大拉力F1与杠杆间的夹角,其它条件保持不变,则拉力F将 ▲ (选填“增大”、“不变”或“减小”).
