6．(柳州市)如图3-5所示，小红同学在做“探究凸透镜成像规律”的实验时，将点燃的蜡烛从A 位置逐渐移动刮B 位置的过程中，在凸透镜右侧相应移动的光屏上承接到清晰的像将(　 　)。

5．(南通市)小明在“探究凸透镜成像的规律”时，将点燃的蜡烛放在凸透镜前20 cm 处，在透镜另一侧光屏上观察到缩小的像。小明又把点燃的蜡烛置于原来的光屏处，则所成像的性质是(　 　)。

A．倒立放大的实像 　B．正立放火的虚像

C．倒立缩小的实像　 D．倒立等大的实像

4．(黄石市)小明拿一只凸透镜正对着太阳光，当镜后的白纸移至距透镜光心10 cm 时得到最小最亮的光斑。他想用此凸透镜来观察邮票上的小图案，则邮票到凸透镜的距离u应为( 　　)。

A．u> 20 cm 　B．u> 10 cm　 　C．10 cm< u< 20 cm　 　D．u< 10 cm

3．图3-4所示是一台投影仪的结构示意图，其中A 是平面镜，它的作用是改变光的&lv;U>　 　　，B上放置的是　　　 。经过镜头形成一个放大的像，再经过平面镜，最终使像成在屏幕　　　 上的C 处。

2．图3-3所示的是照相机的结构示意图，其中P 是　　　 ，Q 是　　　 。来自物体的光经过照相机的镜头后会聚在　　　 上，形成一个倒立　　　 的实像。

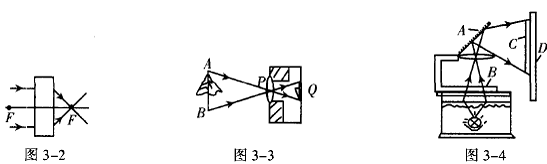

1．(北京市)根据图3－2中给出的入射光线和折射光线，在方框中画出一个适当类型的透镜。

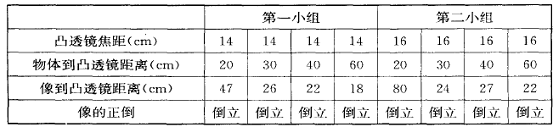

分析以上数据你能访到什么结论?(写出两条即可)

解析：(1)分析光屏找不到清晰像的原因，可能有：① 蜡烛的烛焰、透镜、光屏三者的中心不在同一高度上；② 蜡烛放在焦点上；③ 蜡烛放在焦点以内；① 蜡烛放在1倍焦距和2倍焦距之间，但离焦点过近，成像较远，光具座不够长。光屏承接不到像。

(2)对实验数据进行对比分析，可得出如下结论：① 凸透镜焦距一定且成实像情况下，物体到凸透镜越远(近)，像离凸透镜越近(远)；② 在成实像情况下，物距相同时，透镜焦距越大，像离透镜越远；③ 物体到凸透镜距离大于1倍焦距，成倒立的像。

启迪：此题把实验知识和实验技能结合一起考查。解题时应在已做过实验基础上，运用实验知识查问题找原因。实验数据分析对比得结论，关键在于正确找出有可比性的对应组的数据。

[例3]如图3-l所示，B 为AC 中点，蜡烛烛焰通过凸透镜后在右侧的光屏上成一个清晰的缩小的像，则凸透镜(　　 　)。

A.应该放在B、C之间 　B.应该放存A、B之间

C.应该放在 B点 　　　D.可能放在蜡烛的左侧某处

解析：由“蜡烛烛焰通过凸透镜后在右侧的光屏上成一个清晰的缩小的像”及凸透镜成像规律可知，蜡烛烛焰应位于凸透镜2倍焦距以外，而像应位于凸透镜的1倍焦距和2倍焦距之间，所以本题中蜡烛与凸透镜间的距离要大于像与凸透镜问的距离，即凸透镜应该靠近光屏。答案为A。

启迪：本题考查对凸透镜成像规律的理解和应用。解题时注意物距和像距的关系，在实验探究时可总结这方面规律(如例3)，也可用作图成像法显现这方面的规律。

[例4]爷孙两人各有一副眼镜，看起来几乎一样。但其中一副是远视眼镜(老花镜)，另一副是近视眼镜．不准用手触摸眼镜片，如何区分? 请说出3种方法。

解析：表面上看是区分眼镜，但实质上是考查怎样区分凸透镜和凹透镜，因为近视眼镜片是凹透镜，远视眼镜片是凸透镜．区分方法如下：

(1)太阳光聚焦法：把眼镜片正对太阳光，能会聚太阳光得到最小最亮光斑的就是凸透镜，即远视眼镜。

(2)近看法：把眼镜片放在书报上，看到的字迹放大的就是远视眼镜。

(3)远看法：平举起眼镜，看远处物体通过眼镜后能成倒立像的是远视眼镜。

启迪：区分凸、凹透镜，应从凸、凹透镜对光的作用和成像规律两方面的不同之处去思考，因此，区分方法实质是聚焦法和成像法。

[例1]小明用焦距为l0 cm 的放大镜去观察邮票。想看清楚邮票上的细微之处，这时放大镜与邮票问的距离应是　　　 cm。

解析：放大镜是一个凸透镜，用来成正立、放大的虚像。把凸透镜靠近要观察的物体，让凸透镜到物体的距离小于焦距，透过凸透镜就可以看到物体正立、放大的虚像。题中放大镜的焦距为10 cm，因而邮票与放大镜之间的距离应小于l0cm。

启迪：本题考查光学仪器之一的放大镜的应用，解答这类光学仪器应用题时，应密切联系相关的光学知识进行分析。

[例2]在探究凸透镜成像规律的实验中，第一小组的同学依次把点燃的蜡烛、透镜、光屏放在光具座上。但是，在实验中无论怎样移动光屏都找不到清晰的像。请你帮他们找出一个可能的原因　　　　 　。

考前重点和热点：(1)凹、凸透镜的判别。凸透镜焦点的确定及焦距的测量。(2)透镜的特殊光路图。(3)凸透镜成像规律及其应用。(4)凸透镜成像规律的探究。(5)近、远视眼判别及矫正。

9．望远镜的原理是：物镜使远处的物体在焦点附近成一缩小的　　　 像，再经目镜使这个　　　 像再成一个　　　 像。我们就能看清楚较远处的物体，望远镜还起到增大“视角”的作用。
