3.体温汁有特殊的设计,即在玻璃泡和直玻璃管之间有 。每次使用前都要拿着温度计把 甩下去。
2.正确使用温度计时要注意:① 被测温度不要超过温度计的 ;② 玻璃泡要跟被测物体 ;3读数时,玻璃泡 离开被测物体,且要待玻璃管内液柱
后再读数。视线要跟液柱上表面 。
1.物体的 叫温度。在物理实验中常用 来测量温度,该仪器是根据液体 的舰律制成的。
2.(安徽省)在探究串联电路的电压关系时,某同学使用的实验电路如图6- 11所示。他先用电压表正确地测量了灯泡L1两端的电压,为了测量灯泡L2两端的电压,他想将电压表接A点的那一段导线改接到电路中的C点,而保持电压表接B点的导线不动,你认为这种接法是 (选填写“正确”或“不正确”)。你这样判断的理由是:
。
说明:本题是课本关于电压表接法的命题,从正反两方面加深认识。
1.(荆门市)如图6-10所示。用导线把电池、小灯泡和一段粗细均匀的电阻丝连起来。当金属夹从电阻丝上的某点沿电阻丝向右移动的过程中,小灯泡亮度逐渐变暗。这表明导体电阻的大小跟导体的 有关。
说明:本题用课本小实验探究导体电阻大小跟哪些因素有关。
10.(荆门市)给你两根长度相同但是横截面积不同的镍铬合金线、一个电源、一个电流表、一个滑动变阻器、一个开关、若干根导线,现需要研究的课题有:① 导体的电阻跟它的横截面积的关系;② 导体的电阻跟它的长度的关系;③ 导体的电阻跟它的材料的关系。利用上述实验器材,可以完成的研究课题是( )。
A.只有① B.只有②
C.① 和② D.① 、② 和③
l1.现有一个电池组、一个开关、两个电压表、两个小灯泡、导线若干。请根据上述器材在图6-8所示的方框内设计一个符合下列两项要求的电路图。
(1)两个小灯泡串联;
(2)所设计的电路能直接测出(或间接求出 )下列物理量:① 电源电压;② 每个小灯泡两端的电压。

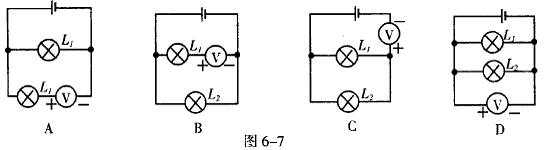

9.小凡在做用电压表测电压的实验中,他刚一闭合开关S,就听到啪的一声异响,他赶忙断开S,再观察电压表时,指针已弯曲,试分析小凡在实验中可能是由于哪些原因而导致这种后果的发生?依据你的经验,判断如图6-7测量灯泡L1两端的电压的四个电路中,正确的是( ) 。
[适应性训练]
8.(长沙市)如图6-6所示的电路中,闭合开关S后,小灯泡L1、L2都正常发光,电表完好,如果将电压表与电流表互换,那么将出现的情况是( )。
A.电压表示数不变,灯泡L1、L2不亮
B.电压表示数变小,灯泡L1、L2变亮
C.电流表示数变大,灯泡L1、L2 变亮
D.电流表、电源烧坏,灯泡L1、L2 不亮
7.(龙岩市)如图6-5所示,已知灯L处发生了断路或短路故障,在不拆开电路的情况下,利用一个电压表可快速对故障进行判断。具体做法:将开关断开,把电压表接在A、B两点间。如果电压表有示数,则灯L 路;如果电压表无示数,则灯L 路。
6.(江西省)在如图6-4(a)所示电路中,当闭合开关后,两个电压表指针偏转均为图6- 4(b)所示,则电阻R1和R2两端的电压分别为( )。
A.4.8 V ,1.2 V B.6 V ,1.2 V
C.1.2 V ,6 V D.1.2 V ,4.8 V
