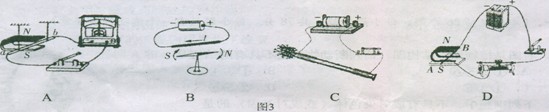

23．如图3是有关电与磁实验的装置图，其中能体现电动机工作原理的是

22．青藏铁路路基两旁各插有一排碗口粗细、高约2m的铁棒(如图2所示)，我们叫它热棒。热棒在路基下还埋有5m深，整个棒体是中空的，里面灌有液氨。热棒的工作原理很简单：当路基温度上升时，液态氨受热发生 ①　 ，上升到热棒的上端，通过散热片将热量传导给空气，气态氮由此冷却　 ②　 变成了液态氨，又沉入了棒底。这样，热棒就相当于一个天然“制冷机”，可以避免冻土解冻。请问文中空格处的物态变化名称是

A．①汽化②液化　　　　　　　　　　　　　　　　 B．①液化②汽化，

C．①升华②液化　　　　　　　　　　　　　　　　 D．①升华②凝华

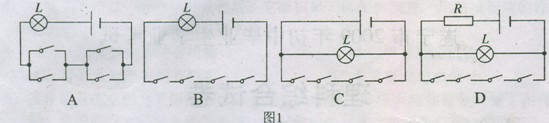

21．小汽车司机前仪表盘上大都有一个用来提醒司机车门是否关好的指示灯，若四个车门中

任意一个车门(相当于开关)未关好，该指示灯会发光。在如图1所示的电路中，你认为符合要求的是

20．对下列几种光现象的解释不正确的是

A．“湖光映彩霞”一--光的反射现象　　　 B．“潭清凝水浅”一--光的折射现象

C．皮影利用了平面镜成像的原理　　　　　 D．“风吹草低见牛羊”---光的直线传播

19．下列说法中正确的是

A．声音是由物体的振动产生的　　　　　　 B．一般是根据歌声的响度来判断歌手是谁

C．声音在空气中传播最快　　　　　　　　 D．乐器发出的声音都是乐音，不可能是噪声

37.(8分)如图甲所示是两电阻R₁、R₂各自的U-I图线。

求：(1)电阻R₁的阻值为多大？

(2)如果把R₁、R₂两个电阻串联接成如图乙所示的电路时，电流表的示数为0.1A。求：①电阻R₂的电功率。②电阻R₁、R₂在1min内消耗的电能之和。

达州市2009年高中阶段教育学校招生统一考试

36.(5分)节能是汽车性能的一个重要指标,但同一辆汽车每百公里的耗油量与行驶速度的快慢是否有关呢?端午节期间，小明乘坐爸爸的汽车由达州去成都，于是他决定借此机会对这一问题进行探究。他们去时走高速公路，回来时走318国道，得到了下表所示的数据。

目的地 项目	去成都	回达州
平均速度(Km/h)	90	50
里程(Km)	415	380
耗油量(L)	31	38

(1)分析数据后，小明觉得这与他事先的猜想相吻合。你认为小明的猜想应该是：

_________________________________________________________。

(2)若汽车在高速公路上行驶180km，求：

①汽车行驶的时间为多少？

②若该汽车发动机的功率为60kW，效率为30%，则汽车发动机所做的有用功为多少？

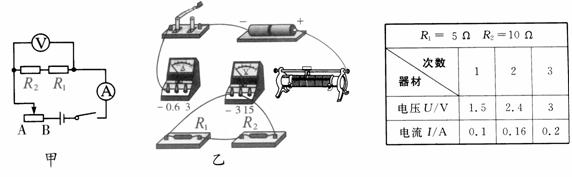

35.(7分)在学习“串联电阻的总电阻与各串联电阻之间关系”的时候，小强和小刚利用滑动变阻器(铭牌上标有20Ω　 1A)、两个定值电阻(5Ω　 10Ω)、电压表、电源等器材对此进行了探究。他们设计了如下图甲所示的电路图。

(1)根据电路图，请你在上图乙中用笔画线代替导线，将没有连接完的实物电路连接好(导线不允许交叉且电流表的量程选取适当)。

(2)请你根据电路图分析：在闭合开关前，滑动变阻器的滑片应移到________(填“A”或“B”)端。

(3)上表是小强和小刚在这次实验中所记录的数据。请你根据他们三次测量的数据进行分析，可以得出的结论是：

________________________________________________________。

(4)若闭合开关后发现电流表有示数，而电压表无示数，则出现该现象的原因可能是下面哪一种情况？_______(只填字母序号即可)。

A.滑动变阻器某处断路　　　　 B.只有R₁被短路

C.只有R₂被短路　　　　　　　 D.电压表的某一个接线柱接触不良

(5)在这次实验中，滑动变阻器的作用是：

__________________________________________________________。

34.(5分)小燕在学习了“密度”知识后，想测出河中沙子的密度，她将样品带到学校，进行了如下实验：

(1)将托盘天平放在水平台上，把游码移至称量标尺左端的_______，再调节横梁右端的平衡螺母，使天平平衡。

(2)在托盘天平左右两盘中分别放入一张大小相同的纸，将沙子倒入左盘中，在右盘加减砝码并移动游码，使天平平衡，结果如右图所示，沙子质量为__________g。

(3)将左盘中的沙子全部倒入量筒中，轻敲筒壁，使沙子表面______，读出其体积为30cm³。

(4)计算出沙子密度为_________kg/m³。

33.(3分)如图所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请你在图中画出它的反射光线(标出反射角的大小)和折射光线的大致方向。
