31. (6分)2008年11月,扬州市某校为了庆贺五十年校庆定制了一件雕塑,工作人员要把密度是8.9´103kg/m3、总体积是0.05m3、底座的总面积是10-3m2的雕塑抬高1 m放到展台上。
(1)工作人员将此雕塑抬高1 m,至少要做多少功?(取g=10N/kg)
(2)展台面积是4m2,能承受的最大压强是4´106Pa。请你通过计算判断能否直接将雕塑放到展台上。
(3)如果不能直接将雕塑放到展台上,可以采用什么措施?请替工作人员想个办法。
30. (7分)要测量一个额定电压是3.8V的小灯泡的额定功率,估计小灯泡工作时的电阻约为10Ω。现有电流表、电压表、开关各一个,三个规格分别为“10Ω 1A”、“50Ω 0.5A”和“1kΩ 0.1A”的滑动变阻器,导线若干,电源(8V左右)一个。
(1)小星设计了图20甲所示的电路图,通过分析你认为小星应选用规格为_________________________的滑动变阻器。
(2)请你根据电路图,用笔画线代替导线,将图乙中的器材连成实验电路(要求减小误差,导线不要交叉)。
(3)小星正确选择了滑动变阻器,按图连接好电路,闭合开关,发现灯泡不亮,电流表无示数,任意移动滑动变阻器的滑片,电压表示数不变(示数不为零)。具体原因是_______________________________。
(4)小星排除故障后,继续实验.当电压表的示数为3.8V时,电流表的示数如图丙所示,则通过小灯泡的电流为________A,该灯泡的额定功率是________W。

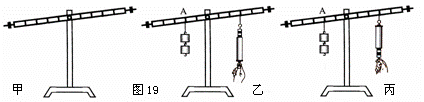

29. (5分)在探究“杠杆的平衡条件”实验中,所用的实验器材有杠杆、支架、刻度尺、细线、质量相同的钩码若干,弹簧测力计。
⑴将杠杆装在支架上,发现杠杆左端下沉,如图19甲所示,此时应将杠杆的平衡螺母向__________(左/右)调,直到杠杆在水平位置平衡为止。
⑵当左侧钩码处于图乙所示A位置时,应__________________________________,可使杠杆恢复水平位置平衡。
⑶某同学进行正确的实验操作后,得到的数据为F1=5N,L1=20cm,F2=2.5N和L2=40cm。该同学根据这些数据能否得出探究结论?________________。
理由是_______________________________________________________________。
⑷考虑到弹簧测力计有自重,若弹簧测力计拿倒了,如图丙所示,测出的拉力将________________________________(保持不变/变大/变小)。
28. (5分) 我们都做过“探究凸透镜成像规律”的实验,图18为该实验的装置图。
[测量凸透镜的焦距]
将凸透镜正对太阳光,在透镜的另一侧移动光屏,在距透镜10cm处,屏上呈现出最小最亮的光斑,则此凸透镜焦距约是__________cm。
[评估实验的方案]
方案甲:分别把点燃的蜡烛放在一倍焦距f和二倍焦距2f处,调整光屏到凸透镜的距离,观察并记录在屏上能否成像以及所成像的特点,分析总结得出凸透镜成像规律。
方案乙:除甲中的做法外,还应该把蜡烛放在大于2f的某一位置,大于f小于2f的某一位置,观察并记录对应的成像情况,才能总结得出凸透镜成像的规律。
方案丙:把点燃的蜡烛从距凸透镜较远的位置逐渐移近,通过不断调整光屏到凸透镜的距离,观察并记录在屏上能否成像,以及所成像的特点,包括观察所成像随蜡烛位置变化而变化的趋势,尤其是在f和2f处所成像的情况,总结得出凸透镜成像的规律。
方案丁:与丙不同的是,将蜡烛从靠近凸透镜的位置逐渐远离,其它步骤相同。
以上四种方案中,哪些是科学合理的:_____________(甲/乙/丙/丁)
[解决实验中问题]
⑴小莉同学做实验时,发现烛焰在光屏上的像偏高,如图18所示,若要使烛焰成像在光屏中心,只调节光屏,应将光屏向__________(上/下)调节。
⑵小丽同学做实验时,发现无论怎样调节光屏的位置,都不能在光屏上呈现清晰的像。请你写出两种可能的原因:
① __________________________________________________________
②___________________________________________________________

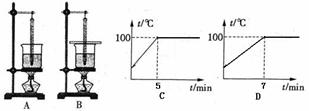

27. (6分)如图17所示,在做“观察水沸腾”的实验时:
⑴对比A、B两套器材,你觉得应该选_____________套来完成实验,理由是:___________________________________________。
⑵两组同学绘制的沸腾图像如图C、D所示,对比发现,他们相同点是:沸腾前,对水加热,水的温度____________________(不断上升/保持不变/不断下降);沸腾时,水的温度______________________;他们不同点是_______________________________,
原因可能是:_________________________________________。(只要回答出一个理由)
26. (3分)读出下列各图的示数
物体长度 体温 砝码及游码总数

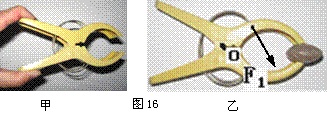

25. (3分)夹子是生活中常见的器具,对此小明进行了探究:①小明用力将夹子张开(如图16甲),此时夹子属于 (省力/费力)杠杆;②用夹子夹住物体时(如图16乙),画出动力臂和阻力。
24. (2分)请在图15所示的家庭电路中,以笔画线代替导线,将一个两孔插座和一个带按钮开关的螺口灯泡正确接入电路。
23. (2分)请在图14中画出对应的反射光线和大致的折射光线。
22. 江苏交通广播网(FM101.1)是一个广播电台,它是通过__________波向江苏境内的司机听众传送信息,它的频率是101.1MHz,则它的波长是___________________m。
(v=λf,小数点后保留2位)
