5.　　　　 如图3所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中　　　　　　　　　　　　　　　 [　 　]

A．电压表V示数变小　 B．电流表A₁示数变大

C．电流表A₂示数不变　 D．电流表A₂示数变小

4.　　　　 用螺丝固定工件时，要在螺帽下垫一个面积较大的垫圈，使用垫圈是为了　 [　　 ]

A．增大螺帽对工件的压强

B．减小螺帽对工件的压力

C．增大接触面的粗糙程度，防滑

D．增大工件受力面积，减小压强

3.　　　　 夏日炎炎,人们总喜欢躲在大树的阴影下乘凉,树荫的形成是由于　　　　　　 [　　 ]

A．光的直线传播　

B．光的漫反射

C．光的折射

D．平面镜成像

2.　　　　 如图2所示,“奔马”模型的后蹄能稳稳地站立在手指上,下列分析正确的是　 [　　 ]

A．“奔马”受到的重力与手指对它的支持力是一对平衡力

B．“奔马”受到的重力与它对手指的压力是一对平衡力

C．“奔马”对手指的压力与手指对它的支持力是一对平衡力

D．“奔马”受到的重力与它对手指的压力是一对相互作用力

确但不全得1分，不选、多选或错选得0分)

1.　　　　 如图1所示，其中与其它三个力所产生的作用效果不同的是　　　　　　　 [　　 ]

28.　　 荣荣同学家安装了一台太阳能热水器，晴天可利用太阳能集热，阴雨天可用电辅助加热，铭牌如下，求:

(1)太阳能热水器贮满水，水温从20℃升高到50℃时，需要吸收多少热量？

(2)用电加热时,热水器正常工作的电流有多大？

(3)贮满水的热水器,阴天里要使水温从20℃升高到50℃，其中55%的热量是由电来辅助提供的,则热水器正常工作时需加热多长时间？(不计热量损失)

27.　　 如图19所示,是2008北京残奥会开幕式最后一棒火炬手侯斌，靠自己双手的力量，攀爬到火炬台底部并最终点燃圣火的照片，该点火仪式充分体现了残疾人自强自立、拼搏向上的勇气和精神.已知他和轮椅总质量为80kg，攀爬高度39m，历时约3min20s.

(1)如果不计机械装置的额外功，求他的平均功率多大？

(2)小明同学看到火炬手攀爬很费劲，想到物理课上学过利用滑轮组可

以省力.小明同学如果站在地面上,用如图20所示的哪个滑轮组拉起火炬

手侯斌最合适,理由是什么?如果该滑轮组机械效率为80%，求小明同学的

拉力至少要多大？(g取10N/kg)

26.　　 2009年1月1日9时整，江西首条湖底隧道开通.这条隧道西起阳明东路京九线隧道，东至国威路和上海北路交叉口，全长1965m，双向6车道，其中湖底暗埋段550m.在湖底隧道口有一交通标志牌如图18所示,交通标志牌上数字的含义是什么?在遵守交通规则的前提下, 一辆小车通过湖底暗埋段至少需要多少时间?　

25.　 瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.

[猜想与假设]串联电路总电压等于各用电器两端的电压之和

[设计与进行实验]

⑴按图17所示的电路图连接电路；

⑵闭合开关，用电压表测出L₁两端的电压；

⑶在测L₂两端的电压时, 瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,

只断开A接点,并改接到C接点上；

⑷测出AC间的电压.

[交流与评估]

⑴在拆接电路时,开关必须_________；

⑵瑞瑞同学用上面的方法能否测出L₂两端的电压?为什么? ___________________________.

⑶方法改进后，所测出AB、BC、AC间的电压记录在

右面表格中.分析瑞瑞同学的实验数据可以得出的结

论是: 串联电路总电压________各用电器两端的电压

之和(填“等于”或“不等于”).

⑷这个实验在设计方案上还存在的不足之处是：___________________________.

24.　　 [探究名称]影响液体蒸发快慢的因素

[提出问题]液体蒸发快慢跟哪些因素有关?

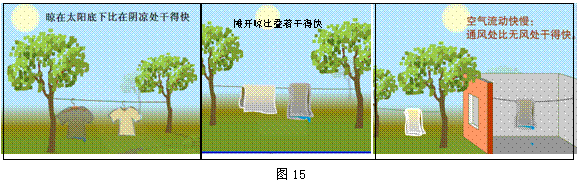

[猜想与假设]通过观察图15和联系生活实际进行猜想

猜想一:液体蒸发快慢可能跟液体　　　　　 的高低、液体　　　　　 的大小和液体表面空气

流动快慢有关.

猜想二:相同条件下，将水和酒精同时擦在手臂上，酒精更容易干，猜想液体蒸发快慢可能还

与　　　　　 有关.

[设计与进行实验]小明同学对其中的一个猜想进行了如下实验:

如图16所示,在两块相同的玻璃板上,分别滴一滴质量相等的酒精,通过观察图中情景可知,

他探究的是酒精蒸发快慢与　　　　　　　　 是否有关.

此实验过程中需控制酒精的　　　 和其表面上方空气流

动快慢相同.

[交流与评估]

我们知道液体蒸发时要吸热,请你举一个应用蒸发吸热的事

例:　　　　　　　　　　 .
