25.　 瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.

[猜想与假设]串联电路总电压等于各用电器两端的电压之和

[设计与进行实验]

⑴按图17所示的电路图连接电路；

⑵闭合开关，用电压表测出L₁两端的电压；

⑶在测L₂两端的电压时, 瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B接点不动,

只断开A接点,并改接到C接点上；

⑷测出AC间的电压.

[交流与评估]

⑴在拆接电路时,开关必须_________；

⑵瑞瑞同学用上面的方法能否测出L₂两端的电压?为什么? ___________________________.

⑶方法改进后，所测出AB、BC、AC间的电压记录在

右面表格中.分析瑞瑞同学的实验数据可以得出的结

论是: 串联电路总电压________各用电器两端的电压

之和(填“等于”或“不等于”).

⑷这个实验在设计方案上还存在的不足之处是：___________________________.

24.　　 [探究名称]影响液体蒸发快慢的因素

[提出问题]液体蒸发快慢跟哪些因素有关?

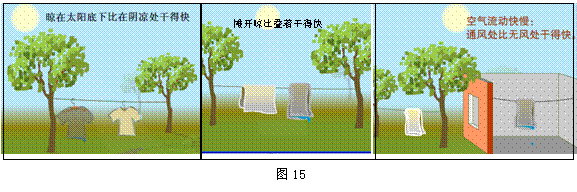

[猜想与假设]通过观察图15和联系生活实际进行猜想

猜想一:液体蒸发快慢可能跟液体　　　　　 的高低、液体　　　　　 的大小和液体表面空气

流动快慢有关.

猜想二:相同条件下，将水和酒精同时擦在手臂上，酒精更容易干，猜想液体蒸发快慢可能还

与　　　　　 有关.

[设计与进行实验]小明同学对其中的一个猜想进行了如下实验:

如图16所示,在两块相同的玻璃板上,分别滴一滴质量相等的酒精,通过观察图中情景可知,

他探究的是酒精蒸发快慢与　　　　 　　　　是否有关.

此实验过程中需控制酒精的　　　 和其表面上方空气流

动快慢相同.

[交流与评估]

我们知道液体蒸发时要吸热,请你举一个应用蒸发吸热的事

例:　　　　　　　　　　 .

23.　　 同学们在实验室里测某种小矿石的密度,选用天平、量筒、小矿石、细线、烧杯和水,进行了如下的实验操作：

A．将小矿石用细线系好后慢慢地放入量筒中并记下总的体积．

B．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡.　　　　　　　

C．把天平放在水平桌面上．

D．将小矿石放在左盘中,在右盘中增减砝码并移动游码直至横梁平衡.

E．在量筒中倒入适量的水并记下水的体积．

⑴正确的实验操作顺序是　　　　　　　　 (只填字母序号).

⑵在调节天平时，发现指针位置如图14甲所示，此时应将平衡螺母向　　 调(选填“左”或“右”)．

⑶用调节好的天平称小矿石的质量.天平平衡时,放在右盘中的砝码和游码的位置如图14乙所示；量筒量出小矿石的体积如图14丙所示，由此可知，小矿石的密度ρ=　　　 kg/m³．

⑷实验中，由于小英同学不小心把量筒打碎了，但实验室里已没有量筒了，老师就给她增加了一个溢水杯.现请你帮她想办法测出小矿石的体积,写出简要的实验步骤.

22.　　 下面是小明同学完成实验后所写的一份实验报告,请你帮他补充完整.

[实验名称]伏安法测电阻

[实验原理] R＝U/I

[实验器材]请你在虚线框内用规定的电路器件符号

画出所需器材(温馨提示:不需画出电路图)

[实验步骤](略)

[实验数据]请设计本实验的数据记录表格

[实验拓展]

本实验装置还可以用来测量小灯泡的功率.小明

同学选取额定电压为2.5V的小灯泡进行实验,

右表为所测的部分实验数据,请将表中空白处补

充填写完整,并说明填写的依据 　　　　　　　　　　　　　　　　　　　　.

21.　　 小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器.

(1)如图13所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10A 250V”字样，其中的“10A”表示什么意思？

(2)小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其它两脚稍长一些.他又查看了其它家用电器的三脚插头，也是这种情况.它比其它两脚稍长一些有什么好处？

20.　　 今年全球流行甲型H1N1流感，患上这一流感后第一症状就是发热，因此要用到体温计测量体温.如图12所示是体温计和实验室常用温度计，请简要说出它们在构造或使用上的三个不同点.

(1)　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(2)　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

(3)　　　　　　　　　　　　　　　　　　　　　　　　　　 　.

19.　　 如图11所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.

18.　　 如图10所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.

17.　　 如图9所示,是我国海军舰艇赴亚丁湾护航时的情景.护航编队一般采用前后护航形式，而不采用“并排”护航，这是因为流体流速大的地

方　　　 小,当两船高速并排行驶时,容易发生　　　 事故.

16.　　 如图8所示,是我国选手在第24届世界大学生冬运会女子冰壶比赛中夺冠的一个场景.比赛时两名队员在冰壶前方“刷冰”,通过　　　 的方式改变冰的内能,使表面的冰　　　 成薄薄的一层水(填物态变化名称)，这样就能够减小冰壶与冰面之间的　　　　　 ，使冰壶按照运动员预计的运动快慢和方向运动.
