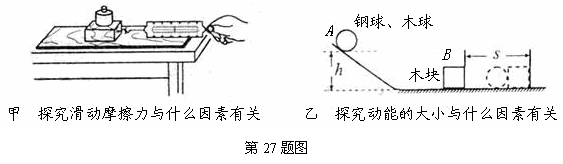

27．(1)当要研究的物理量不易直接测量时，都需要想办法把它们的大小间接显示出来．例如：甲实验是让木块在木板上做________________运动，通过弹簧测力计的示数间接显示滑动摩擦力的大小；乙实验中动能的大小是通过________________间接反映出来的．

　(2)当要研究的物理量与多个因素有关时，都要采取一定措施控制变量．

　　　 例如：要研究滑动摩擦力大小与压力大小的关系，就要多次改变压力大小，同时控制接触面的粗糙程度不变．做实验时我们改变压力大小的具体办法是________________；要研究动能跟质量的关系，就要改变质量，同时控制速度不变．具体办法是：换用不同质量的球，让它们从________________由静止滑下．

26、在图中，标出小磁针的N、S极和电源的“+”、“-”极。

	第24题图		第25题图

25、如图所示，已知光由空气斜射入水中，请在图中画出其反射光线和折射光线。

24、在图中画出小锤所受动力F₁的力臂和阻力F₂的示意图。

23、．用弹簧测力计、量筒做是认识浮力的探究实验。其主要过程和测得实验数据如图所示。量筒内装的是水，金属块放入后全部浸没。则

(1)物块浸没在水中受到的浮力为　　　　　　 N；

(2)被物体排开水的体积是　　　　　　 m³；

(3)如果将该金属块浸没在酒精中，则弹簧测力计的示数变为　　 N(g取10N/kg，酒精的密度为0.8×l0³㎏／m³)。

22、镇江市政府投入巨资，对镇大公路实施改造。施工中，一工人利用如图所示的定滑轮将一桶沙匀速拉到10m高处，沙重90N，所用的拉力是100N。则有用功是　　 J，

该装置的机械效率是　　 ，机械效率小于1的主要原因是　 　　　　　　　　　　。

21、从下面的表格提供的信息中，回答下列问题：

(1)制作一个能测量北极寒冷气温的温度计，应选择里面的液体是_______的温度计；

(2)如果用三个相同的加热设备同时对质量相同的三种液体加热，则升温最快的液体是__________；

(3)经过查找资料还知酒精的热值是3×10⁷焦/千克，那么完全燃烧0.5kg的酒精能放出_____J的热量。

20、在图所示的电路中，电源电压保持不变，电阻R₁ 的阻值为20Ω。闭合开关S,电流表 A₁ 的示数为0.3安，电流表A₂的示数为 0.2 安，则电源电压 U=　　 V，电阻R₂=　　　 Ω，通电10秒，电流通过电阻 R₂ 做的功W₂=　　　 J

18、图甲所示情景是用_______的方法改变物体内能的；图乙中运送同样多的砖到同样高的地方，用　　　 做功快。(填“滑轮组”或“起重机”)。 图丙表现了一撞车场景，从物理学的角度看，小汽车里的人被抛出这一现象反映了物体本身具有的一种性质，即　　　　　　　 ．

16、研究平面镜成像特点的实验情况如图所示，烛焰在平面镜中所成的像是　　 像(实/虚)，放在“烛焰”上的手指　　　 被烧痛(会/不会).
