(二)探究并联电路电压的规律

提出问题

　 串联电路中各部分电路的电压与总电压有什么关系？

猜想和假设

设计实验

进行实验

换用不定的电源电压做再次实验。

分析和论证

　 得出结论：并联电路的各支路两端电压相等。

评估

交流

(一)探究串联电路电压的规律

提出问题

　 串联电路中各部分电路的电压与总电压有什么关系？

猜想和假设

设计实验

进行实验

换用不定的电源电压做再次实验。

分析和论证

　 得出结论：串联电路的总电压等于各部分电路的电压之和。

评估

交流

家用电器都并联接在电路中，而家庭里用的节日小彩灯，常常是混联的，它们为什么不能像家用电器那样，各个并联起来呢？

要想了解其中的原因，我们需要探究串联电路和并联电路电压的规律。也就是说，如果两个用电器分别以串联和并联的形式连接在电路中，在相同的电源电压的情况下，每个用电器上的电压相同吗？

下面我们就来研究串联电路和并联电路电压的规律。

第二节 探究串、并联电路电压的规律

2．你怎样知道一只电表是电流表，在使用前要观察了解哪些内容？

1．电压表的使用规则是什么？

2．如图6-22所示电路中，已知电灯L₁、L₂、L₃、L₄中L₄与L₂完全相同，而且电压表V₁的示数为7 V，电压表V₂的示数为3 V．则AB间的电压U_AB为____ V．

1．某同学在本实验研究并联电路电压关系时，连接了图6-21所示的电路，这个电路是否正确?试触时将会看到什么现象?如果他把这种现象当作电路发生断路故障来处理，而在电路导通的情况下寻找断路处，这样做将有什么后果产生?

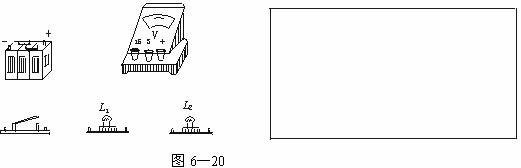

8．如图6-20所示，将电灯L₁和L₂串联起来，用电压表测电灯L₁两端的电压．若L₁两端的电压为2.5 V，在图上用笔画线，将仪器和器材连接成实验电路，并在方框中画出该电路的电路图．

[思路拓展题]

想一想

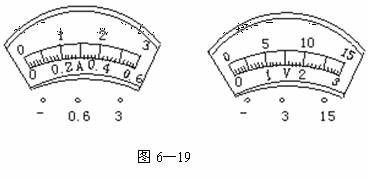

7．用电压表、电流表测得灯L两端的电压是4.5 V，通过灯L的电流是0.48 A，在图6-19所示的电压表、电流表表盘上面画出使用的接线柱及指针的位置．

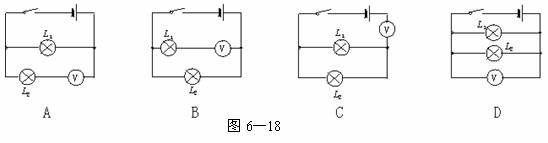

6．如图6-18中，用电压表测灯泡L₁两端的电压，接法正确的是
