4．如图1所示的A、B、C三个电路，哪个是串联电路？哪个是并联电路？

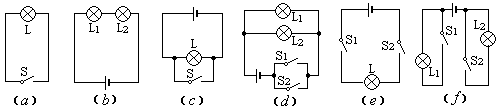

3．指出下列各电路图的错误或不妥之处

2．下列配对的哪两种物质都是导体　　　　　　　　　　　　　　　　　　 (　 )

A．橡皮和人体　　 B．铅笔芯和红炽状态的玻璃　　 C．塑料尺和钢尺　　 D．纯水和盐水

1．一个电源、一个电铃、一只小灯泡、两个开关和若干导线组成的电路，只闭合一个开关时铃响灯不亮，只闭合另一个开关时灯亮铃不响，则开关都打开时可能出现的情况是(　 )

A．铃响灯也亮　　 B．铃响灯不亮　　 C．铃不响灯亮　　 D．铃不响灯也不亮

2．根据串并联电路的特点求解有关问题的电路

(1)分析电路结构，识别各电路元件间的串联或并联；

(2)判断电流表测量的是哪段电路中的电流；

(3)根据串并联电路中的电流特点，按照题目给定的条件，求出待求的电流。

[对应训练一]

[方法提示]

1．电流表的使用可总结为(一查两确认，两要两不要)

(1)一查：检查指针是否指在零刻度线上；

(2)两确认：①确认所选量程。②确认每个大格和每个小格表示的电流值。两要：一

要让电流表串联在被测电路中；二要让电流从“+”接线柱流入，从“－”接线柱流出；③两不要：一不要让电流超过所选量程，二不要不经过用电器直接接在电源上。

在事先不知道电流的大小时，可以用试触法选择合适的量程。

2．测量工具及其使用方法：(1)电流表；(2)量程；(3)读数方法(4)电流表的使用规则。

1．单位及其换算：主单位安(A)，常用单位毫安(mA)、微安(μA)

3．在电源外部，电流的方向是从电源的正极流向负极。

2．电流的方向跟负电荷定向移动的方向相反；
