6.3电阻和6.4 变阻器同步辅导练习
[重点难点提示]
1.铜、镍铬;2.3608 ;3.(1)因为电流表的内电阻很小,所以闭合开关后,电灯泡和定值电阻被电流表短路,只有电压表、电流表和滑动变阻器串联接入电路中,所以小灯泡不发光.又因为电压表的内电阻很大,所以它的示数接近电源电压,而电流表的示数接近于零.
(2)小刚连接的导线如图答-8中虚线所示.
1. (1)如图答-6 ; (2)如图答-7; (3)向左调节滑片
探究创新
1.如图答-5所示
图答-5
1.电阻丝、瓷筒、接线柱、绝缘;2.电阻率、长度、电流;3. 0-100Ω、3A;4.小;5.滑动变阻器、亮度6.C 7.B 8.B 9.C 10.B 11.A 12.A 13.D
能力拓展
3.在一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了如图6-30所示的电路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.
(1)如果闭合图6-30中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样?
(2)在图中画出小刚连接的那根导线.(用虚线表示)
2.如图6-29所示,电阻箱的示数为________Ω.

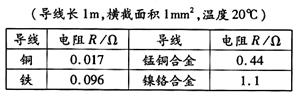

1.根据下表中数据回答:安装家庭电路取用导线时,应从铜线和铁线中,选用______________线。制作一个滑动变阻器,选择电阻线材料时,应从锰铜合金和镍铬合金中,选用______________。
2.小强学习了滑动变阻器的使用方法后,想利用如图6-28所示的器材设计一个可以控制电铃声音大小的电路,请你协助他完成下列任务:
(1)连接好实物图;
(2)画好正确连接后的电路图;
(3)如果要使电铃的声音越来越响,针对你所设计的电路,说明应该如何调节滑动变阻器.
1.设计题:如图6-27所示,有灯泡L1、L2,开关S,电源,电压表、电流表,滑动变阻器和导线若干,要求:L1、L2并联,开关控制整个电路,电流表测总电流,电压表测L1的电压,滑动变阻器改变通过L2的电流。请画出电路图并连接实物图。
