26．在研究决定电阻大小因素的实验中换用不同导体做实验时，保持导体两端电压不变，得出如下几组实验数据：

比较1、2两次实验结果可得结论　　　　　　　　　　　　　　　　　　　　　　　 。

比较1、3两次实验结果可得结论　　　　　　　　　　　　　　　　　　　　　　　 。

25．如图10所示给出了几种元件。

(1)　　　 要求L₁与L₂并联，滑动变阻器控制L₂的电流的大小，用电流表干路中的电流，在图上用笔画线按上述要求把电路元件连起来。(2)画出所连实物的电路图。

　　　　　　 图10　　　　

24．图9所示是电路实物连接图，画出其对应的电路图。

在实验中，为了起保护电路的作用，在开关闭合前滑片应置　　　　　 端，开关闭合后，要使灯泡亮度变亮，滑片应向　　　　　 端移动。

　　　　　　　 图9

23．某同学做实验时，如图8连接电路，闭合开关后，灯泡正常发光，但电流表指针不动，电压表读数正常，那么有可能是(　　　 )　

　A．电流表已被烧坏，致使电路不通 　B．电流表完好，但未与导线接牢 　C．灯L的灯座接线处短路 　D．电流表接线处碰线(电流表被短路)　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 图8　　　　　　

22．在图7所示的电路中，有可能造成电源和电流表都损坏的是 (　　　 )

　　　　　　　　　　　 图7

21．用电压表测量电阻两端的电压、电流表测量通过电阻电流实验中，在连接电路时，下列注意事项中，其中不必要的一点是(　　　 ) 　A．连入变阻器时，应使滑片位于变阻器值最大的位置 　B．开关、电流表应接在靠近电源电流流出的一端 　C．连接电路时，应先将开关打开 　D．电压表应与待测电阻并联，电流表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端

20．在如图6所示电路中，开关闭合后，电流表的示数是0．6A，当缓慢地给线圈加热一段时间后，观察电流表的示数，可以看到电流表的示数将(　　　 )　　

A、小于0．6A　　　　　　　　　　　　　　　　　　

B、等于0．6A　　　　　　　　

C、大于0．6A

D、无法判断

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 图6

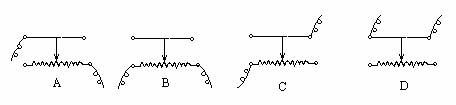

19．图5，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为(　　　 )

　　　　　　　　　　　 图5

18．如图4所示的滑动变阻器正确接入电路的两个接线柱可以是 (　　　 )　

A．a和b 　　　　 B．b和c　

　C．c和d 　　　　 D．随便哪两个接线柱都可以

17．将图3的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确(　　　 )　　　　　　　　　　　　

　A．a和b　 B．a和c　 C．c和d　 D．b和d
