16. 为锻炼身体,小明利用所学物理知识设计了一个电子拉力计,图甲是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计,P与R1间的摩擦不计)。定值电阻R0=5Ω,a、b是一根长为5cm的均匀电阻丝,阻值Rab=25Ω,电源电压U=3.OV,电流表的量程为 O-0.6A, 当不拉拉环时,金属滑片P刚好处于a端.已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图乙所示。
(1)小明在电路中连入RO的目的是________________________________.
(2)小明将电流表的表盘改为拉力计的表盘,当不拉拉环时, 拉力计表盘上的零刻度应标在电流表表盘的___________A处.
(3)通过计算说明, 电流表表盘的0.6A处应标多少牛?
17.小明同学设计的“风力测试仪”在校科技节上备受师生们的青睐,“风力测试仪”的原理如图所示.电源电压6V,R0为保护电阻,AB为长20cm、阻值为50W的均匀电阻丝.OP为质量、电阻均不计的金属细杆,下端连接一个重为2N的球P.闭合开关S,无风时,OP下垂并与电阻丝的B端接触;有风时,球P受风力的作用,使金属细杆OP绕悬挂点O偏转,当偏转到电阻丝的A端时,电流表示数为0.6A.已知悬挂点O与电阻丝B端的距离为10cm,金属细杆OP始终与电阻丝AB接触良好且无摩擦,求:
(1) R0的阻值;
(2)无风时电流表示数;
(3)在风力作用下,当金属细杆OP在图示位置静止时,作出F风的力臂,并求出该力的大小.

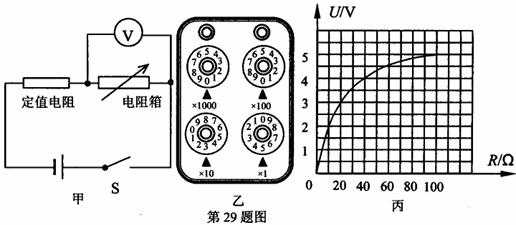

14.甲、乙两小组同学用图甲所示的电路进行了一些实验探究.
(1)甲小组选取的定值电阻为15W,电阻箱阻值如图乙所示,其值为________W,此时电压表的示数为3.5V,则该小组所用电源的电压为______V;实验中若增大电阻箱阻值,
电路中的电流将________,电压表示数将________ (选填变化情况).
(2)乙小组选用其它规格的电源和定值电阻进行实验,他们通过调节电阻箱,得到几组电阻箱的阻值和对应的电压值,并作出U-R图像(如图丙).由图像可知,电阻箱阻值为20W时,电压表的示数为________V,该组所选用定值电阻的阻值为________W.
13.如图9所示,表示一种自动测定油箱内油面高度的装置。R是滑动变阻器,它的金属片是杠杆的一端。从油量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度。
(1)当油箱向外输油时,油量表的示数将 。
(2)若图9中电源电压为24V,电流表的量程为0-0.6A,滑动变
阻器的最大值为80Ω,为了保证电流表不超量程,保护电阻R/
的最小阻值应是多少欧?
欧姆定律应用四:综合计算二
12.如图所示,R0为定值电阻,电源电压恒定。闭合开关,当滑动变阻器接入电路的电阻值为R/4压表的示数为6V;当滑动变阻器接入电路的阻值为R时,电压表的示数为3V;则前后两次通过R0的电流之比是____________,电源电压是______________V。
11.两定值电阻甲、乙中的电流与电压关系如图所示,甲的电阻为 Ω;将甲和乙并联后接在电压为2.0V的电源两端,干路中的电流为 A.
10.如图所示电路中,电源电压为3V且保持不变,R=10Ω,滑动变阻器的最大
阻值R′=20Ω.当开关S闭合后,在将滑动变阻器的滑片由A端移动到B端的过程中,
电流表示数的变化是由
A.0.3 A-0.1 A B.0 A-0.1 A C.0.1 A-0.3 A D.0.3 A-0 A
9.如图所示,滑动变阻器的滑片在某两点间移动时,电流表的示数范围为1A到2A之间,电压表的示数范围为6V到9V之间,则定值电阻R的
阻值及电源电压分别为:( )
A、3Ω,15V B、6Ω,15V
C、3Ω,12V D、6Ω,12V
8.两个定值电阻,甲标有“16Ω 1.5A”,乙标有“22Ω 0.5A”。现把它们串联起来,则该串联电路两端允许加的最高电压是( )
A、57V B、41V C、35V D、19V
7.A、B是同种材料制成的电阻,它们的长度相等,A的横截面积是B的两倍,将它们串联在电路中,则加在A、B上的电压UA、UB和通过A、B的电流IA、IB间的关系正确的是( )
A. IA=IB B. IA >IB
C. UA=UB D. UA>UB
5.如图1O所示电路,电源电压保持不变,电阻R1=5Ω, R2=15Ω.
(1) 若开关Sl、S2都断开时,电流表示数为O.2A,则电源电压是是多少?
(2) 若开关Sl、S2都闭合时,电流表示数为O.9A,则通过电阻R3的电流是多少?
6.一次实验中,郝奇同学连接了如图所示的电路,电源电压为6V且保持不变,电阻R1=8Ω,滑动变阻器R2的最大阻值为10Ω。他所选用的电压表量程为0-3V,电流表量程为0-0.6A。为了保证电路安全,实验中滑动变阻器接入电路的阻值范围是( )
A.0-2Ω B.0-8Ω
C.2Ω-8Ω D.8Ω-10Ω
