4、在“研究电磁铁”的实验中，有一个步骤 ：改变电磁铁的接线，使通电线圈的匝数增多，同时调整滑动变阻器的滑片，使电流保持不变，观察电磁铁吸引大头针的数目有什么变化，这一步骤的实验目的是研究电磁铁的磁性　　　　　　　　 (　　　 )　　　　　　　　　　　　　

A、跟电流通断的关系　　　　　　　　 B、跟电流大小的关系

C、跟电流方向的关系　　　　　　　　 D、跟线圈匝数的关系

3、下列关于电磁现象的说法正确的是　　　　　　　　　　　　　　　 (　　　 )　　　　　　　　　　　　　　　　　

A、放入磁场中的一切导体都受到磁场力的作用

B、只要是导体，周围就存在磁场

C、交流发电机工作时，是机械能转化为电能

D、电动机是根据电磁感应现象制成的

2、如图8-2所示，开关S闭合以后，铁块E吊在弹簧的下端被电磁铁吸引，当变阻器的滑片向左移动时，关于电流表和弹簧的伸长，判断正确的是　　　　　 (　　　 )　　　　　　　　

A、电流表示数变大，弹簧将伸长　　　 B、电流表示数变大，弹簧将缩短

C、电流表示数变小，弹簧将伸长　　　 D、电流表示数变小，弹簧将缩短

1、一个电磁铁的附近放着几个等质量的轻铁球，均用相同的橡皮筋系住，一端固定如图8-1所示，其中橡皮筋最长的是 　　　　　　　　　　　　　　　　　(　　　 )　　　　　　　　　　　　　　　　　　　　

A、A橡皮筋　　　 B、B橡皮筋　　　 C、C橡皮筋　　　　 D、D橡皮筋

1.火 地　 220　 2.串　 熔丝　 电能表3.额定　 额定　 能4.电流　 短路　 总功率过大　 5. 36　　 6.(1)220V　 Kw.h　 (2)自动空气开关(或空气开关) (3)右(4)接地 7.A 8.BD 9.ABD 10.C 11.D 12.BC　 13.D　 14.略　 15. 略　 16.4400W　 略　 17.(1)c d　 断路　 (2)3.1

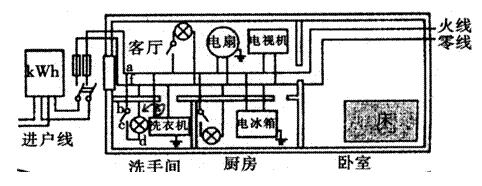

17. 小宇想在卧室安装一个照明电灯和一个红色电源指示灯．要求：只要有电，红色电源指示灯就一直亮着；照明电灯则由开关控制．请你在图中卧室的位置帮他画好电路图．图9-6是小宇家的用电器和电路布线图：

　　　　　　　　　　　　　　　　　 图9-6

下面是小宇家几台家用电器的铭牌：

　(1)小宇发现洗手间的灯不亮了，而灯泡没坏．于是他闭合开关，用试电笔分别测试各点，发现测试a、b、c三点时试电笔发光，而测试d、e、f时不发光．这说明-两点间发生了_______________．于是他很快修好了该电路．

　(2)夏天的夜晚，小宇洗完衣服正在用洗衣机脱水，三只"220V 60W"的灯和其他的用电器都在正常工作，这时通过保险丝的电流是________

单元评价

16.小明是一位既节约又肯动脑筋的孩子，家里的电路坏了都自己修，许多用电器的实际功率都改变了，爸爸买了一台功率15OOW的新空调，把家里所有电器的额定功率都核算了一下，觉得20A的保险丝正好合适．请你算一算小明家后来的家用电器总的额定功率是多少？小明家的20A保险丝真的保险吗？

小明想了一个办法很快核实了家里究竟用多大的保险丝才合适．同学们，你知道吗？请写出其步骤．

15.按要求完成下列作图用笔画线将图9-5中的三孔插座、开关、螺口灯泡等未接好的元件的导线连接好．

　　　　　　　　　　　　　　　　　　　 　　　　　　图9-5

14. 用笔画线代替导线，将图9-4中电冰箱的A接线柱正确连人三脚插头中(其他两个接线柱不作要求)．

　　　　　　　　　　　　　　　　　　　　　　 图9-4

13. 某同学在学习家庭电路时，安装了两盏白灯和两个插座，如图9-3所示，如果两个插座中均连入家用电器，且电路中的开关全部闭合，那么各用电器工作的情况是(　 )

A．甲、乙、丙、丁都正常工作。

B．只有乙、丙、丁正常工作

C.只有丙、丁正常工作

D．只有丙正常工作
