1.A 2.C 3.C 4.B 5.A 6.B　 7.AD　 8.AC

28. 如图13所示是明明同学“测额定电压为2.5V小灯泡的额定功率”的电路图。实验时，发现电流表已损坏，但手边还有一只电压表　　　 和电阻箱(元件符号　　 )可利用，请你帮助明明利用这些元件设计一个测定小灯泡额定功率的方案，并完成实验操作步骤

　　 (1)画出新设计的电路图；

　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　图13

(2)按新设计的电路图连接好电路后，将滑动变阻器的滑片P移到____________处，再______________________，然后调节滑动变阻器的滑片P和__________________连人电路中的阻值，使电压表　　 的示数为2.5V;

　　 (3)记下此时电压表　　 的示数U₀和电阻箱连人电路中的阻值R₀；

　　 (4)根据所测数据，写出计算小灯泡额定功率的表达式：_________________________

综合评价

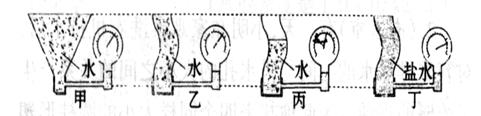

27.某小组同学用水、盐水、两种不同形状的容器和指针式压强计验证液体内部压强的规律。压强计指针顺时针偏转的角度越大，表示压强越大。他们的研究情况如图10甲、乙、丙、丁所示。(图12甲、乙、丁中的容器内均装满液体，且ρ_盐水＞ρ_水)

　　 　　　　　　　　　　　　　图12

(l)根据图_____________可验证：当深度相同时，同种液体内部压强与容器形状无关。

　　 (2)根据图乙、丙可验证：_________________________，液体内部压强随深度的增大而增大。

　　 (3)根据图乙、丁可验证：当深度相同时，_____________________________

　 　(4)若在图_______________中的容器内轻轻放入一木块，压强计指针偏转的角度增大最多。(选填“甲”或“乙”“丙”“丁”)

26..电学课中，老师曾说过“水果电池”，激发了某同学对苹果导电性能的探究：

(1)你认为苹果的导电性能可能与苹果的哪些因素有关？

你的猜想是：　　　　　　　　　　　

(2)下表是该同学用伏安法，在一定电压下研究苹果的形状.甜度和通过电流的实验数据：

根据上述表格信息，把能得出的探究结论写出两条填在横线上。

结论一：　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

结论二：　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

25．一质量为4t的汽车陷人沼泽地，并且发动机出现了故障。如图11所示，在电动机带动下用滑轮组把汽车拉出。设在整个拉出过程中，汽车的运动可看成匀速直线运动，速度为0.5m/s，所受的阻力为2.4 ×10移动的距离为4m;电动机的电源电压为380V，电流为50A,电动机提供的拉力F为104N.求这个过程中：

(1)滑轮组对汽车所做的有用功；

(2)滑轮组的机械效率；

(3)电动机消耗的电能。

　　　　　　　　　　　　　　　　　　 　　　　　　图11

科学探究

24..某自动不锈钢开水器的铭牌如下表所示，问：

(1)该开水器正常工作时的电流是多大？

(2)若不计热损失，用该开水器将质量为20kg，初温为30℃的水加热至90℃，需供给水多少热量？

(3)若开水器正常工作时所产生的热量的80%被水吸收，则用它将质量为20kg，温度为30℃的水加热到100℃，需要多少时间？

23. 如图10所示电路中，R₁=10Ω当开关S闭合时，电流表示数为0．2A,电压表示数为4V,求：(1)电源电压：(2) R₂的阻值。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 图10

22.小磊同学是班里的“大力士”，一天他放学回家，看到公路上有一块大石头，他担心大石头会妨碍车辆正常通行。于是，他决定把石头推到路边，但是他费了很大的力，累得满头大汗，石头却一点儿没动(如图9所示)。他的同学小颖恰好路过，看到此清景说：“你的行为很值得称赞，但是你对石头并没有做功。”你认为小磊同学对石头做功了吗？为什么？

　　　　　　　　　　　　　　　　　　　　　　　　　　　　 图9

19.物体重80N，放在斜面上，对斜面的压力为60N．在图6中用所给的标度画出压力的图示来．

0　　 20 .如图7所示，一辆小车正在向左做匀速直线运动，车上有一水槽和与车固定的点光源S，点光源发出一束光线射向水面，当小车突然刹车时，水面将倾斜.请在下面右图中画出刹车时水槽中的水面大致位置并完成光路图.

21.为了节约用电，很多楼房楼梯上方的过道灯是由光控开关和声控开关同时控制的。光控开关受到光照时断开，声控开关接收到声音时闭合，请将图8所示的原理图连接完整。要求满足：在夜晚天黑时，用力拍掌，灯就发光；在白天无论怎样用力拍掌，灯都不亮。

　　　　　　　　　　　　　　　 图8

18. 做图5所示的小实验，用手快速拨力风扇叶片，带动转子转，这时发现小灯泡发光，微风电扇居然变成了“发电机”！该实验说明了磁能够产生

_______________， 在此现象中，____________________转化为电能。
