11、　　 如图，把L1和L2连成并联电路，用电流表测L₂的电流，并画出它的电路图。

探究串、并联电路中电流的规律　　 答案

10、　　 如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：(　 )

A．2：3　　　　　

B．3：1

C．1：2

D．2：1

9、　 如图，三个电流表A₁ 、A_2、、A₃的示数分别为I₁、I₂、I₃ ，它们的大小关系是：(　 )

A．I₁=I₂=I₃

B．I₁>I₂=I₃

C．I₁>I₂>I₃

D．I₁> I₃> I₂

8、　 如图所示，用电流表测干路中电流的电路图，正确的是：(　 )

　　　　　 A　　　　　　　 B　 　　　　　　　　C　　　　　　　 D

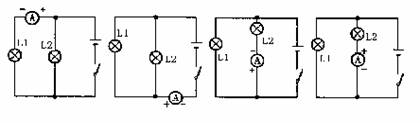

7、　 如图所示，电路中能正确测出通过灯L2的电流的是：(　 )

　　　　 A　　　　　　　 B　　　　　　　 C　　　　　　 D

6、　 三个相同的灯泡L₁、L₂、L₃组成如图所示的电路，电流表A₁、A₂、A₃的示数分别为I₁、I₂、I₃，则它们之间的关系是：( 　)

A．I₁=I₂ 　

B．I₃=I₁+I₂　

C．I₁=I₂+I₃　

D．I₂=I₃

5、　 10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：(　 )

A．0.1mA　　　　　　　　 B。10mA　　　　

C。0.1A　　　　　　　　　 D。1000mA

4、　 有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。

3、　 上题中，如果A₁的示数为0.9A，A₃的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。

2、　 如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。请在图中标出三只电流表的正、负接线柱。
