7．如图12所示，一条粗细不均匀的导线，AB段的横截面积是BC段横截面积的2倍，通过AB段和BC段的电流分别为I_A和I_C，则和大小的关系是(　 )

A．I_A>I_C

B．I_A < I_A　　

C． I_A = I_C　　　

D．无法确定

6．如图11所示，以下关于电路的说法不正确的是(　　 )

A．当只有S闭合时，L₁ 、L₂ 、L₃三灯串联

B．当S、S_1．S₂都闭合时，L₁ 、L₂ 、L₃三灯并联

C．当只闭合S、S₁时，则灯L₁ 、L₂发光

D．当只闭合S、S₂时，则只有灯L₃发光

5．城市里的路灯，在夜晚时同时发光照亮城市，在天明时一起熄灭，这些路灯的连接方式是(　　 )

A．一定是串联　 　　 B．可能是串联　 　 C．一定是并联　　 　 D．可能是并联

4、如图10在金属棒中有电子从a向b定向移动，则金属棒中电流的方向为(　　 )

A．不是正电荷定向移动，没有电流

B．电流方向从a→b

C．电流方向从b→a　　　　　　　　

D．无法判断电流方向　　　　　　　　　　　 　　　

3．绝缘体不容易导电，是因为绝缘体内(　 )

A．没有电子 B．几乎没有电荷 C．正负电荷数相等 D．能自由移动的电荷太少

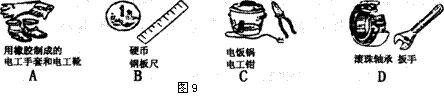

2．如图9所示的几幅图涉及的都是我们日常生活中常见的物体，制造它们的材料中既有导体又有绝缘体的一组是(　 )

1．用丝绸摩擦过的玻璃棒去靠近甲、乙两个轻小物体，结果甲被排斥、乙被吸引。由此我们可以判定(　 )

A．甲带正电，乙带负电　　　　　　　 B．甲带负电，乙带正电　　

C．甲带正电，乙带负电或不带电　　　 D．甲带正电，乙带正电或不带电

例1：三个带电小球如图1所示悬挂，已知B球因得到电子而带电，则(　 )

A．A带负电，C带正电　　　　 B．A带正电，C带负电　

C．A带负电，C不带电　　　　 D．以上说法都不对

例2：下列各组物质，全部属于导体的是(　 )

A．硬币、盐水、铅笔芯　　 B．橡皮、玻璃球、硬币

C．玻璃球、盐水、铅笔芯　　 D．橡皮、食用油、铅笔芯

例3：两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来，如图2所示，则(　 )

A．A中正电荷通过棒流向B，B带正电荷　　　　

B．B中负电荷通过棒流向A，B带正电荷

C．棒中有持续电流从A流向B，使B张角增大　

D．棒中有持续电流从B流向A，使A张角减小，后增大

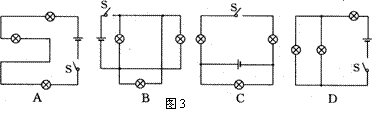

例4：在如图3所示的电路图中，开关S闭合后，三盏灯属于串联电路的是(　 )

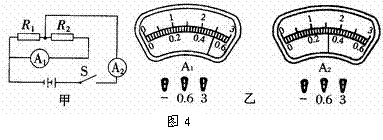

例5：某同学在做“用电流表测电流”的实验中，所用电路如图4甲所示，按电路图正确连接电路并接通开关S后，电流表A1、A2的计数如图乙，则A1读数是　　 　A;A2的读数是　　 A

例6：如图6所示电路中，当闭合开关后，两个电压表指针偏转均为图所示，则电阻R1和R2两端的电压分别为：(　 )

A、4.8V，1.2V； B、6V，1.2V；

C、1.2V，6V；　 D、1.2V，4.8V.

例7：根据如图7所示的实际电路，画出相应的电路图

例8：请按要求画出相应的电路图并将如图8所示的实物图连接起来。要求①L₁、L₂并联 ②S作总开关，S₁控制L₁

例9：在做决定电阻大小的因素实验时，为了便于研究，而采用控制变量法，既每次需挑选两根合适的导线，测出它们的电流强度，然后进行比较，得出结论。

(1)为了研究电阻与导体的材料有关，应选用的两根导线是　　　　　　　　 。

　(2)为了研究电阻与导体的长度有关，应选用导线C和是　　　　　　　　　 。

(3)为了研究电阻与导体的　　　　 的关系，应选用导线A和导线　　　　 。

8．大量实验表明，导体的电阻是导体本身的一种　　　 ，它的大小决定于导体的　　 、　　 、　　 、　　 。滑动变阻器的原理是　　　　　　　　　　　　 ， 连在电路中时要选择　　 两个接线柱，滑动变阻器连入电路后，在闭合开关之前，必须把滑动变阻器在电路中的阻值调节到　　　　　 ，起到　　　　　 的作用。滑动变阻器上表有“25Ω，2A”表示的意义是　　　　　　　　　　　　　　　　　　　　　　　　　 .

7．串联电路中电流特点：　　　　　　 ；并联电路中电流特点：　　　　　　　 ；串联电路中电压特点：　　　　　　 ；并联电路中电压特点：　　　　　　 ；
