1.(2007黄冈)你见过戴着面罩或墨镜的工人进行电焊作业吗?电焊是利用电流的热效应产生高温,将焊条熔化,从而使两金属部件焊接在一起。电焊机工作时有很大电流,但不会连续工作,所以导线中会产生迅速变化、时断时续的电流。
(1)电焊机输出电压40 V、输出功率2000W,某种橡皮绝缘铜芯导线在常温下安全载流量(长时间通电时的最大安全电流)如下表,从安全角度考虑,计算说明应选择哪种导线作为电焊机的输出导线?
导 线 规 格 |
||||
导线横截面积S/mm2 |
2.5 |
4 |
6 |
10 |
安全载流量I/ A |
28 |
37 |
47 |
68 |
(2)焊条熔点为1100℃,比热容为0.4×103J/(kg·℃)。假设电流放出的热量全部被焊条吸收并使焊条升温,电焊机工作4s,可使一根质量为20g的焊条全部熔化吗?
(3)电焊机工作时会对周围的居民或行人的生活造成一定的影响,请指出其中的两点。
3、(08南通)小雨在拆装手电筒时,发现手电筒的小灯泡上标有“3.8V”的字样,但上面的电流值已经模糊不清,他想通过实验测量该灯泡的额定功率,图甲为他所连的实验电路.
(1)电池盒中至少有__________节干电池.(2分)
(2)经检查发现电路接线有错误,小雨只做了一处改动就闭合开关进行实验.请在他接错的导线上打上“×”,并改正。(2分)
(3)实验时,小雨移动滑动变阻器的滑片,当电压表的示数为3.8V时,电流表的示数如图乙所示.则该小灯泡的额定电流为_________A,额定功率为_________W.(4分)

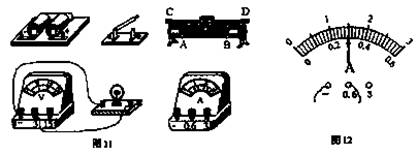

(08广东)小丽做“测量小灯泡电功率”的实验,如图11所示是实验所用到的器材
(1)用笔画线代替导线,将下列还没有连接的器材按实验需要连接完整(2分)
(2)完成电路连接井闭合开关后,小丽发现灯泡不亮、电流表无示数、电压表示数接近电源电压(3v) 出现故障的可能原因是 (填字母代号) (2分)
A.灯泡短路 B.灯泡断路 C.电压表短路 D.电流表断路
(3)排除电路故障后,灯泡正常发光时,电压表的示数是25V.电流表示数如图l2所示,此时小灯泡的电功率是 瓦(2分)
2、(08福州)在“测量小灯泡电功率”的实验中.已知电源电压为3V,小灯泡的额定电压为2.5V。

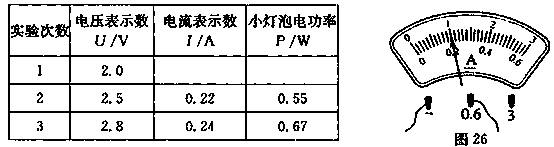

(1)连接电路时.开关应 。(2分) (2)请你用笔画线代替导线将图25中的电路连接完整。(2分) (3)闭合开关前,应先将滑动变阻器的滑片移到 端(选填“A”或“B”)。(2分)闭合开关后.发现小灯泡不亮,电流表指针偏转,电压表示数为0,产生故障的原因可能是 。(2分) (4)排除故障后,实验得到的数据如下表。在第1次实验中,小灯泡两端电压为2V时,电流表示数如图26所示,则通过小灯泡的电流为 A(2分),此时小灯泡的实际功率为 W。(2分)
(5)由上表可知,小灯泡的额定功率为 W;小灯泡的实际功率随实际电压的增大而 (选填“增大”或“减小”)。
1、(08柳州)请将图11的插座连接在电路中。
10、将额定电压相同的两个灯泡L1、L2串联后接入电路中,接通电路后发现L1要亮一些,则下列判断正确的是( )
A.L1的电阻可能比L2的小 B.L1的额定功率可能比L2的大
C.若将两灯并联接入电路中,L1更亮 D.两灯正常工作时L1要暗一些
9、(2007年绵阳市)如图所示的电路,开关S闭合后,将滑动变阻器的滑片P向右滑动的过程中,有关电流表和电压表的读数以及灯泡亮度的变化,下列叙述正确的是( )
A.电流表的读数变大,电压表的读数变小,灯泡变暗
B.电流表的读数变小,电压表的读数变大,灯泡变亮
C.电流表、电压表的读数都变小,灯泡变暗
D.电流表、电压表的读数都变大,灯泡变亮
8. (2007年大连市)右图是新安装的照明电路,已知两个并联灯泡的灯头接线存在一处故障。小明学电工的检修方法,在保险丝处接入一个“220V、40W”的灯泡。当只闭合S、S1时L0和L1都呈暗红色;当只闭合S、S2时,L0正常发光,L2不发光。由此可以确定( ) A.L1灯头断路 B.L1灯头短路 C.L2灯头短路 D.L2灯头断路
7、(08哈尔滨)在使用家用电器时,下列说法错误的是( )
A.洗衣机使用三孔插座能防止人触电 B.电冰箱紧贴墙壁放置不利于散热
C.电视机处于待机状态不消耗电能 D.电饭锅的插头沾水后接入电路中易发生短路
6、(08乐山)小明的家中有150W的电视机一台,300W的洗衣机一台,100W的电冰箱一台,800W的电饭煲一只,40W的照明灯8盏,则安装电能表时,选用以下哪一种电能表最合适 ( ) A、220V 5A B、220V 10A C、220V 15A D、220V 20A
5、(08桂林)空调、电冰箱等家用电器都要使用三孔插头、插座,插座中有一个孔是用来接地的。如果你家中的插座这个孔没有接地,下列现象中可能会发生的是( )
A.家用电器消耗的电能会增加 B.家用电器不能正常工作
C.家用电器的使用寿命会缩短 D.人接触家用电器外壳时有可能发生触电事故
