1．让凸透镜正对着太阳光，拿一张白纸在它的另一侧来回移动，直到纸上的光斑变得最小、最亮，如下图所示。

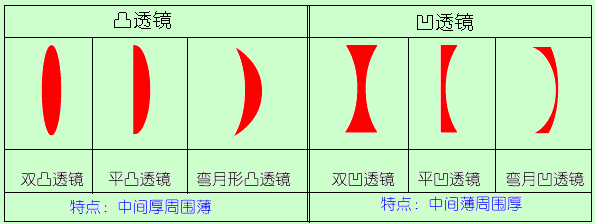

2．透镜的分类

　　 如果透镜的厚度远小于球面的半径，这种透镜就叫做薄透镜。下面我们只研究薄透镜。

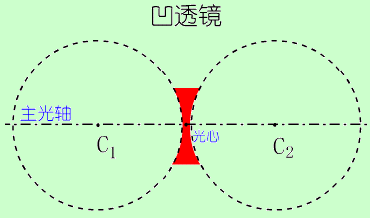

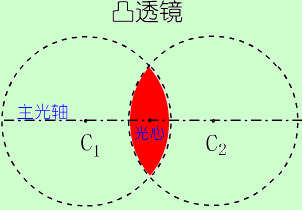

　通过两个球面球心的直线叫做透镜的主光轴，主光轴上有个特殊的点。通过它的光线传播方向不改变，这个点叫做透镜的光心，可以认为薄透镜的光心就在透镜的中心。

实验　

1．什么叫透镜？

　 在照橡机和显微镜中都有一些玻璃元件，它们的表面是球面的一部分，叫做透镜。

7．电源：本机中灯泡对电源要求相对较低，但液晶屏对电源要求较高，所以整流电路要好，高压汞灯直接接上交流电即可．

把上述组件装好后放在一个合适的盒子里，最好用金属的，然后在光源的两侧开一些散热排风口，在排风口上各装一个散热风扇，再调整一下投射镜头与液晶屏的距离直到清晰为止．好，开机试一下，效果不错吧！

顺便说一下，这个投影机的最大难度在于光的均匀度和光的效率，需要具备一定的光学知识．大家可以充分发挥智慧，把它改进得更好．?

6．投射镜头：采用俄罗斯135或120相机上的镜头，价钱也不贵．135镜头会使图像边缘发暗(就是亮度不匀)，用120镜头会得到较大改善，但120镜头比较少．

5．信号线：在液晶屏后面的驱动板上有一个接口，这就是它的RGB信号输入口，它是一个12－15针的接口，只要买一块对应的RGB解码板加在驱动板上，就能用AV信号驱动液晶屏了．

4．液晶屏：应该采用TFT的真彩屏，本人采用东芝原装彩色液晶屏，型号为TDF40WHB，大约15万像素，价钱大约是150元．制作时将后面的驱动板拆下，连接导线不要动．图像清晰度完全取决于液晶屏像素大小，一般液晶屏的尺寸越大，像素越大，因而液晶屏的尺寸越大越好．

3．聚光镜：用报废的幻灯机上的螺纹透镜制成，也可买一块新的或用一块凸透镜代替．

2．隔热玻璃：利用废旧的红外线电烤炉炉门上的玻璃制成(把它拆下便可)，这种电烤炉在一些修理店应该有，大家可不要小看这块玻璃，它可以把绝大部分红外线反射掉，防止液晶屏发热．如果没有也可以到汽车修理店买一块汽车玻璃窗用的防红外线胶膜(通常是绿色的)贴在一块玻璃上代替，当然效果差一些，而且会使射出的灯光偏绿，但没关系，只要再加上一块颜色能和绿色抵消的玻璃(也就是滤色镜)即可．

1．光源：采用100W高压汞灯，它是点状光源，含有鲜明的白光?亮度大，常用于投影仪中，在灯光设备店均可买到(大约十几元一只)，而市场上的投影机灯泡售价近千元．当然，如果能解决散热的问题，也可以采用功率更大的灯泡．光源中的反光碗采用介质镀膜镜，反光效率相当高．如果没有也可以到汽车修理店买一个车头灯的反光碗代替．
