3．超声波是一种(　 )

A．传播速度很大的声波　　　 B．频率很高的声波

C．振幅很大的声波　　　　　 D．响度很大的声波

2．声在下面几种介质中传播时，传播速度最小的是(　　 )

A．空气　　　 B．水　　 C．煤油　　　 D．钢铁

1．　 在电话中听到熟人说话可辨别对方是谁，是靠辨别对方发出的声音的(　　 )

A．音色　　　 B．频率　　　 C．音调　　　 D．响度

26．如图16所示，是我区某校师生共同制作的“激光引导挖掘机”的模型，其中电动机(代表挖掘钻探机)由光敏元件控制，光敏元件相当于一个开关(用符号“　　　　 ”表示)，当它受到外部高能激光照射时，能接通电路，使电动机(用符号“　　　　 ”表示)工作；当它没有接收到高能激光时，电路断开，电动机不工作．

(1)回答：激光引导挖掘机为什么能将隧道修得笔直？

(2)根据上述情景的介绍，请在方框中作出挖掘机电路部分的电路图．

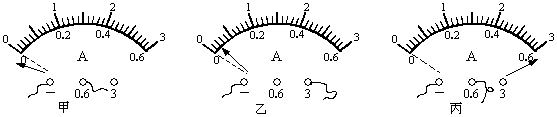

25．甲、乙、丙、丁四位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处. 当闭合开关试触时，发现电流表指针摆动分别出现了如下图甲、乙、丙所示的三种情况，请分析他们在电流表的使用上分别存在什么问题；丁同学正确使用电流表，请写出他测量电流的大小．把它们分别写在下面的横线上．

(1)甲的问题：电流表的正负接线柱在接线时__________；

(2)乙的问题：电流表所选的量程__________；

(3)丙的问题：_________________________________；

(4)丁在某次实验时，电流表的示数为：__________．

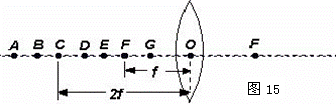

24．小张在“探究凸透镜成像”过程中，保持凸透镜位置不变，先后把烛焰放在主轴上的A、B、C、D、E、G等各点(如图15示) 分别按以下情况调整好光屏的位置：

(1)把烛焰放在______点，光屏上出现清晰倒立放大的实像最大；

(2)把烛焰放在______点，光屏上出现清晰倒立缩小的实像最小；

(3)把烛焰放在______点，光屏上没有出现清晰实像，但通过凸透镜看物体，能够看到一个____立________的虚像．

23．如图14所示，在“观察水沸腾”实验中，水在沸腾时，温度计示数如图所示，此时水的沸点为__________；若继续加热2min，温度计的示数_____________(填“不变”、“降低”或者 “升高”)；温度计周围的“白气”是高温水蒸气上升时，___________形成的．

22．把图13中两个规格相同的灯泡L₁和L₂连接起来，要求开关能控制整个电路．

21．根据图12中的入射光线，在图中标出反射光线，并标示反射角的大小．

20．根据光线通过透镜后的方向，在图11中乙方框内画出适当的光学元件．
