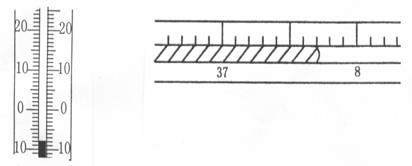

23．人们在日常生活中使用的温度计，是根据液体　　　　　 ____　　 的规律来测量温度的。图12中寒暑表的示数是　　　　 ℃，体温计的示数是　　　　 ℃。

22．如图11所示，光线从一种介质射入另一种介质，MN是两种介质的分界面，其中一种介质是空气，则入射角为______　 _，折射角为____　 ___,MN的______侧是空气(填"左"或"右")。

21.有一次，小明在他家的写字台玻璃台板上面滴了一滴水，透过水滴看过去，他发现压在台板下报纸上的文字变大了。这是由于此时的水滴相当于一个　　　　　 ，报纸上的文字经过水滴___　　　 __射后形成一个放大的　　　　 像(填“实”或“虚”)。

20．图10的四块透镜中，属于凸透镜一类的是(填代号)： ______________________；属于凹透镜一类的是(填代号)： ______________________；根据你所学的知识，写出测量凸透镜焦距的一种方法：　 ______　　　　　　　 __

19．彩色电视机的丰富色彩画面是由三原色光混合而成，色光的三原色分别是　　　 　、　　　　 、　　　　 　。

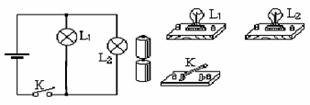

18．根据图9所示的电路图连接实物图。

17．图8表示平行凸透镜的主光轴的两束光从左边入射凸透镜，F是凸透镜的焦点，请在图中画出这两束光通过凸透镜后的折射光线。

16．图7表示一束光从空气射入水中，请在图中作出法线并大致画出这束光在水中的传播方向。

15．图6的四个电路中与右边实物图对应的是(　　 )

　　　 A　　　　　 B　　　　　　 C　　　　　 D

14. 在一个电源两端连接有两个不同的灯泡，用电流表测得通过这两个灯泡的电流不相等，则这两个灯泡的连接方式：(　　　 )　　　　　　　　　

A 一定是串联　 B 一定是并联　 C 串联、并联都可以　 D 条件不足，无法比较。
