25、在“观察水的沸腾的实验”中，小明的实验记录表格如下：

(1)观察到当水沸腾时，水中形成大量的气泡上升到水面破裂开来，里面的水蒸气散发到空气中。从实验可得出，沸腾是液体　　　 和　　　 同时发生的剧烈的　　　　 现象。液体在沸腾过程中要

　　 　热，但温度　　　　　 。

(2)数据分析：在下图中作出水沸腾时温度和时间关系的曲线．

(3)由表可知，水的沸点是　　　　 ℃。

(4)小丽观察到沸腾前和沸腾时水中气泡上升过程中的两种情况，如图 (a)、(b)所示，则图　　　 是水沸腾前的情况，图　　　 是水沸腾时的情况。

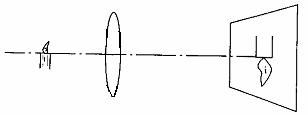

24、在“研究凸透镜成像条件”的实验中，凸透镜的焦距为10cm；某同学做此实验时得到的像如下图所示。回答下列问题。

(1)如图所观察到的像是　　　　 立　　　　 的　　　　　 像。

(2)从图4中的现象可知蜡烛到凸透镜的距离的范围是　　　　　　　 。

(3)利用凸透镜的这一成像原理可制成　　　　　　　　 。

(4)若在上图的情况下，在把蜡烛与透镜的距离增大10cm，则增大后所成的像是

　　　　 立　　　　　 的　　　　　 像，根据这一成像原理可制成照相机。

23、如右图所示，一束入射光AO被平面镜MM'反射，反射光OB照　 亮了屏幕上的P点．要使反射光OB照亮屏幕上的Q点，可采取哪些办法?(请至少说出两种方法)

22、下图为初二(2)班物理活动小组成员在探究声音能否在固体、液体、气体、真空中传播时的一些情境。

甲　　　　　　　 乙　　　　　　　　　　 丙

甲图说明声音在　　　 中能传播；乙图中的声音通过　　　　　　　　 (填哪些介质)传到耳朵里去的；丙图中当向外不断地抽气时，闹钟的“嘀嘀声”在逐渐地减弱，说明声音在　　　　　　 中不能传播。

21、据下图所示的实物图在右边方框内画出它对应的电路图。

20、给你两个灯泡、一个电源、一个开关和若干导线，要使两个灯泡同时发光，有几种接法？请在下图中连上你的两种不同的接法。

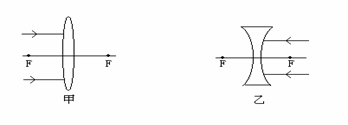

19、完成下列光路图：(4分)

18、完成光路图并用i表示入射角，r表示反射角，r’表示折射角。

17、计算器中的电流很小，大约100μA，也就是　　　　　 A 。雷电是一种常见的自然现象，发生雷电时的电流高达2×10⁵A，相当于　　　　　 　mA。

16、用久了的日光灯管两端的内壁会发黑，这一变化中，钨丝发生的物态变化有

　　 　　　　　　　和　　 　　　 。
