29、CFXB型“220V 1100W”电饭煲有两挡开关，其原理图如图20所示。“2”挡是高温烧煮，“1”挡是焖饭、保温。当开关S与接线柱2相连时，电路的功率是1100W；当开关S与接线柱1相连时，电路的总功率为22W。求：

　　　 (1)串联电阻R的阻值；

　　　 (2)开关在“1”挡时，R₀的功率。

28、如图19所示，电阻R₁和R₂两端电压U₁_______U₂(填“＞”、“＝”或“＜”)；请利用欧姆定律推导并说明并联电路等效电阻的特点。

27、实验小组的同学们在做“测量小灯泡的额定功率”的实验中，已知小灯泡的额定电压为“1.5V”，滑动变阻器上标有“1A　 20Ω”的字样。

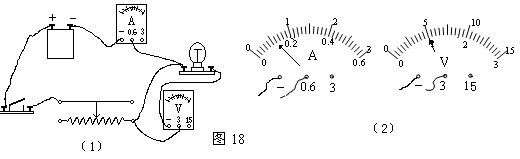

(1)小娟根据设计的电路图，将图18-(1)中的实验器材连接成实验电路。 同小组的其他同学检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议小娟改接。①请你在接错的那根线上打“×”；②另画一根导线，使电路连接正确。

(2)电路修改正确后，闭合开关移动滑片发现电流表和电压表的示数如图18-(2)所示，则此时灯泡的实际功率是_________W。

(3)接着小娟同学将滑动变阻器的滑片移动到中点时，发现小灯泡正常发光，但她忘记了观察电表的示数，而直接将滑片移动到另一端，结果小灯泡闪亮一下熄灭了，她发现电流表的示数为______A，电压表的指针刚好偏转到最右端。

(4)于是无法再进行实验了，但是小娟同学不但求出了小灯泡的额定功率为________W，而且还求出了小灯泡正常发光时灯丝的电阻为________Ω。

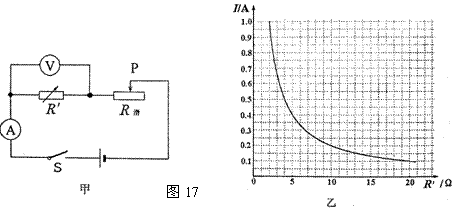

26、小明用图17-甲所示的电路，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。实验过程中，他做了六次实验，每次改变电阻箱R'的阻值后，通过调节滑动变阻器始终保持R'两端的电压不变，记下相应的电流值。根据记录的六组数据，他在方格纸上描出了电流I与电阻箱阻值R'的关系图线，如图17-乙所示。

(1)当电流表的示数为0.5A时，电阻箱R'的阻值为________Ω；

(2)小明在实验过程中，控制电阻箱R'两端的电压是________V；

(3)小明记录某组数据时，记下电流表的示数为0.4 A，此时滑动变阻器接入电路中的电阻是________Ω，电路消耗的电功率是_________W；

(4)记录第四组数据时，电阻箱和滑动变阻器消耗的功率之比是________。

25、某实验小组在测滑轮组机械效率的实验中得到的数据如下表所示，实验装置如图16所示。

(1)表中①处应填__________，②处应填_________；

(2)请在图16-乙中画出滑轮组的绕绳方法。通过实验1和实验2的数据分析可得出结论：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率___________；

(3)比较实验1和实验3可得正确结论：使用同一滑轮组，_________________，可以提高滑轮组的机械效率。

24、如图15是 “探究电流通过导体产生的热量与导体电阻间关系”的实验装置，两阻值分别为R和2R的电阻丝浸在相同质量和初温的煤油中，每一烧瓶里各插入一温度计。请回答下列问题：

(1)合上开关，经过一段时间，两电阻丝产生热量的多少是通过　　 　　　　反映出来的；

(2)采用这种连接方式的目的是　　　 　　　　；

(3)若要利用这个装置图“探究电流通过导体产生的热量与电流大小的关系”，则需要在电路中_______联(填“串”或“并”)一个_______________，比较_____________(填“同一个”或“不同的”)电阻丝几次产生的热量，得出结论。

23、如图14是研究小球动能与小球的质量和速度关系的实验装置示意图。表中记录了用甲、乙两球分别进行实验的数据。由表中数据可知：实验过程中是通过比较_____________________确定小球动能的大小；甲球的动能___　 ____(大于/小于/等于)乙球的动能；在质量和速度两个物理量中，对动能影响较大的是___________。

22、如图13所示，小伟同学用弹弓研究弹性势能的大小与物体形变的关系。

(1)弹弓弹性势能的大小是通过 _______________ 来比较的；

(2)通过实验，小伟获得的观察记录是：在使用相同“子弹”时，弹弓的橡皮筋被拉得越长，“子弹”射得越远。分析得到的结论是 ________________________________；

(3)他继续做了实验：当弹弓橡皮筋形变相同时，所用的“子弹”质量不同，射出去的距离也不同。质量较大的子弹，射出的距离　　

(填“远”或“近”)，原因是：　　　 　 ______________________　 。

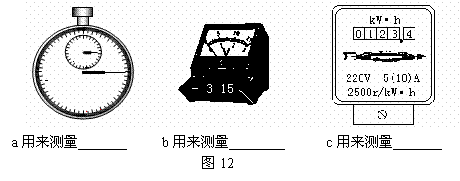

21、下列a、b、c三幅图是物理实验中常用测量工具(或仪器)的示意图，请分别写出它们的用途．

20、一只标有 “2.5V　 0.3A”的小电灯和滑动变阻器串联接在电压为6V的电源两端。调节滑动变阻器使小电灯两端电压为　　　　 V时，灯正常发光．此时灯1min消耗的电能为　　　 J。在调节滑动变阻器使灯两端电压从2.5V变为1.5V的过程中．灯的亮度将　　　 (选填“变亮”、“变暗”或“不变”)；电路消耗的电功率将________，(选填“变大”、“变小”或“不变”，下同)变阻器消耗的电功率将_________。
