26．(6分)探究杠杆平衡的条件.

(1)请将下列步骤填完整：a、调节杠杆两端的螺母，使杠杆在　　　　　 位置平衡；

b、改变动力或动力臂的大小；c、调节　　　　　　　　　　 的大小，使杠杆重新平衡．

　 (2)实验获得的数据如下表：

分析上表，用F₁、F₂、L₁和L₂分别表示动力、阻力、动力臂和阻力臂，杠杆平衡条件

可表示为:　　　　　　　　　　　　　　　　　 .

　 　　 27. (5分) 以下是小明和小杰写的一份探究报告.

问题：并联电路中干路电流与各支路电流有什么关系？

猜想：干路中的电流等于各支路中的电流之和.

设计实验：按照如右图所示的电路图连接好电路.

进行实验：闭合开关，记录A、B、C各点的电流值如下表所示.　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

分析与论证: 并联电路中干路电流与各支路电流有什么关系是: 干路中的电流等于各支路中的电流之和,且各支路中的电流相等.

评估:⑴ 小明的结论是：　　　　　 (填“正确”或“不正确”)

⑵ 请你分析说明小明同学这一实验方案中的不足：　　　　　　　　　　　　　　　 ；

⑶ 实验的改进方法：_____________________________________________　 . 　　

25．(6分)学校新购了一箱物理器材，小雨同学将它从一楼搬到三楼，小雪同学想测定小雨搬运器材过程中对箱子做功的功率。

你认为实验中要用到的器材有：卷尺、　　　 　　　　和　　　　 　　；

⑴ 小雪同学设计的测量步骤如下，其中多余的是(　　 )

A. 测出箱子的质量； B. 测出楼梯的总长度； C. 测出一楼到三楼的竖直高度；

D．测出小雨上楼所用时间；E. 算出小雨搬运箱子的功率.

⑵ 请你帮助小雪设计一个记录实验数据的表格.

24．(4分)请根据要求填空。

(1)使用电流表时，必须注意(写出一点即可)：　　　 　　　　　　　　　　　　　　　.

(2)电压表的读数是　　 　V；(3)电阻箱示数是　 　Ω；⑷电能表的示数是　　　 kW·h。

23．如图11所示，一轻质杠杆OA在力F₁、F₂的作用下处于静止状态．是力F₂的力臂，请在图中画出F₁的力臂和力F₂的示意图．

22．完成图10中三线插座与家庭电路的连接。

21．用天然气作燃料，因为它具有……………………………………………………(　　 )

A. 较大的比热容　 B. 较低的沸点　　 C. 较大的热值　　 D. 较高的凝固点

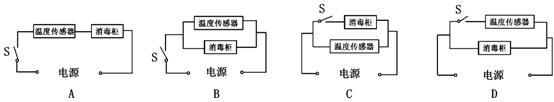

19．传感器在日常生活中的应用越来越广泛，温度传感器(实质是自动开关)是其中的一种。某一食品消毒柜就是利用温度传感器来自动控制电路的。常温下，该温度传感器是闭合的；当温度达到某一设定值时，传感器自动断开，从而切断整个电路。下列关于该消毒柜的几种电路图中(图中S为电源开关)，连接正确的是…………………………………( 　　)

　 20．如右下图所示，当闭合开关S后，发现小灯泡不亮，电流表无示数，用电压表测量发现：：=3 V，=0，=0，=3 V，则故障可能是…………………………(　　 )

A. 电流表断路了　　 　　　　B．小灯泡灯丝断了 　　

C．小灯泡被短路了　　 　　D．开关接触不良

18．家用电器中大功率电子元件在工作时会产生较多热量，为了尽快散热，通常在大功率元件上加装金属散热片。下列四种材料中，选作散热片最好的材料是………………(　　 )

A．铝　　 　　 　　　B．铁　　　 　　　 C锌　　　 　　　 　　D．铅

17．制成家庭电路中熔丝的常用材料是………………………………………………(　　 )

A. 铁　　 　　　　　B．铜　　 　　　　C．铝　　 　　　　D．铅锑合金

16.下列四组物质中，都属于绝缘材料的是…………………………………………(　　 )

A. 水银、大地、海水　　　　　　　　　　　 B. 塑料、橡胶、陶瓷　

C. 人体、玻璃、塑料尺　 　　　　　　　　　D. 湿木材、陶瓷、油
