1.会认:使用刻度尺前应该观察它的_________、__________和__________.

19．解：(1)灯泡的电阻为，电路中的实际电压为U_实＝220 V+22 V＝242 V，灯泡的实际功率为．(2)灯泡正常发光时通过灯泡的电流为，因为灯光和R_X串联，通过R_X的电流为，

所以串联电阻R_X的阻值为；电阻R_X消耗的电功率为：。

18．解：可节约电能为W＝Pt＝1 000×(60－40)W×12h×365＝20 kW×4 380 h＝8.76×10⁴kW·h；

16．(1)4.5，(2)0-0.6，0-3，(3)“10Ω　 2A”；17．(1)电路图如下图所示，(2)0.28，2.5，0.98。

8．A；9．B；10．D；11．C；12．C；13．A；14．D；15．B。

1．用电器在一段时间内消耗的电能，46.2，13.86；2．用电器消耗电能的快慢，电灯在1s内消耗的电能为100 J；3.40，25；4．电流，导体的电阻；5．电流的热效应，2 400，4；6．总功率，保险丝；7．1.1，5，18。

17．靠近发电厂的居民小区，用户电压经常偏高，最高时比正常电压高22 V。

(1)某户居民家庭装潢时，将“220 V 100 W”的灯泡接入这样的电路里，灯泡的实际功率最大可达多少？

(2)在电压最高时，要使“220 V 100 W”的灯泡正常发光，需要串联一个多大的电阻？这时电阻消耗的电功率多大？

第七章综合测试题

16．某同学在用电流表和电压表测量小灯泡的电功率实验中，当他闭合开关后，在移动变阻器滑片过程中发现：灯泡变亮时，电压表示数反而减小；灯泡变暗时，电压表示数反而增大，经检验所用器材均完好。

(1)请根据上述现象，画出该同学实验时的电路图。

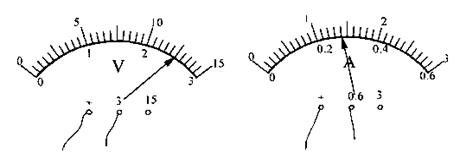

(2)若按该同学所连的电路进行实验，结果电流表和电压表示数如下图所示(已知电源电压恒为6V)，则电流表的示数为________A，电压表的示数为________V，测得此时小灯泡的电功率为________W。

15．在测量额定电压为2.5 V、功率约为1.2 W的小灯泡的额定功率时，备有如下器材：开关一只，导线若干，4.5V和6V的电源各一套，量程为0－0.6A、0－3A的电流表和0-3 V、0-15V的电压表各一只，标有“200Ω 1 A”和“10Ω 2A”的滑动变阻器各一只，测量时电表示数必须超过所用量程的一半。

(1)应选用________V的电源；

(2)电流表量程应选择________________A，电压表量程应选择________________V；

(3)滑动变阻器规格可选择________________。

14．下图中，a、b、c、d为电路的四个接点。L₁、L₂均为“6V 0.5W”的小灯泡，电源电压为6V，则下列说法中错误的是(　　 )

A．a与b接，c与d接时，L₁、L₂均正常发光。

B．c与b接，a与d接时，电源会被烧坏

C．c与b接时，两灯均发光但都比较暗

D．c与d接，b与c接时，L₂正常发光但L₁不亮
