9、如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜的光心，a(双箭头)和b(单箭头)是射向透镜的两条光线。已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于q点。由图可知，下列说法中正确的是(　　 )　 　　　　　　　

A、透镜是凸透镜，距离OP小于焦距　　 B、透镜是凸透镜，距离OP大于焦距

C、透镜是凹透镜，距离OQ小于焦距　　 D、透镜是凹透镜，距离OQ大于焦距　

8、图中光路错误的是(　　 )

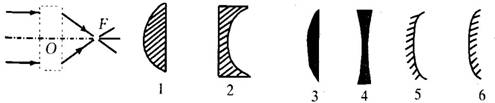

7、如图中的六块光学元件，要使左图的光路图成立，虚线框内应单独放入的透镜是(　　 )

A、1或3　　　　 B、2或4　　　　　 C、1或2　　　　　 D、5或6

6、如图所示，在MN处放有一个透镜，太阳光从左上方射下来，在透镜的附近放一小纸片，在纸片上可以得到一个很小很亮的光斑，由此可以判断(　 )

A、若纸片放在a处，则MN处放的是凸透镜

B、若纸片放在a处，则MN处放的是凹透镜

C、若纸片放在b处，则MN处放的是凸透镜

D、若纸片放在b处，则MN处放的是凹透镜　

5、跟主光轴平行的光线经过凹透镜发散，发散光的反向延长线相交于主光轴上一点，这一点叫做凹透镜的________，由于它不是实际光线的会聚点，所以叫________。

4、如图所示，一束光经过一个透镜后会聚于主光轴上的点A，取掉透镜后，光会聚于B点，则该透镜起到________作用(填“会聚”或“发散”)，是________透镜，由此说明，能会聚于一点的透镜________(填“一定”或“不一定”)是凸透镜。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

3、如图所示，将凸透镜的一面正对着太阳，另一面正对一张白纸，改变凸透镜与白纸间的距离，观察白纸上的光斑，直到纸上的光斑最小、最亮，这时凸透镜与纸间的距离近似等于凸透镜的_________。　　　　　　　　　　　　　　　　　　　　　　　　　　

2、一束光经过两光学元件后的光路分别如图中甲、乙所示，则两光学元件应分别为__________、__________。　　　　　　　　　　　　　　　　　

1、要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的______上，这里利用了光路是_______。

1.课文第79页作业第1、2、3题。

课时作业设计
