7. 以下说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　 (　 　) A. 焦耳定律反映了电能转化为内能的规律 　　

B. 电热器、变阻器都是根据电流的热效应制成的 　　

C. 功率大的用电器一定比功率小的用电器做的功多 　　

D. 两个灯泡串联使用时，电阻大的灯泡产生的热量多

6. 电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．导线电阻远小于熨斗电阻，导线消耗的电能很少；

B．通过导线的电流远小于通过熨斗的电流；

C．导线的散热比熨斗快；　　　　　　　　 D．导线外有绝缘皮隔热

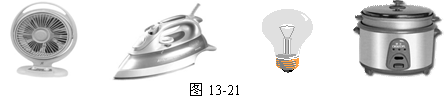

5. 如图13-21所示，下列电器中应用电流热效应工作的是　　　　　　　　　 (　　 )

A. 电风扇　　　　 B.电熨斗　　　　　 C.白炽灯　　　　 D.电饭锅

4. 如图13-20所示，是电吹风机送热风的工作电路，对应的额定功率为1100 W。将它接入到电压为220V电路中，正常工作(送热风)10 min，电吹风机消耗

的电能为　　　　 J。如果电热丝电阻为48.4Ω，则此时电热丝消耗的功

率为　　　　 W，在10 min内它产生的热量为　　　　 J。

选一选

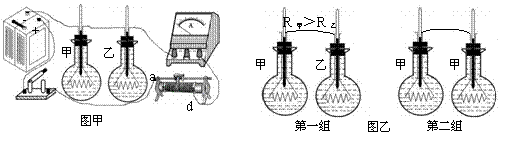

3．如图13-19中甲所示是用来研究焦耳定律的实验装置：

图13-19

(1)实验采用的是_____________研究方法，实验的设计原理是根据电流的_________效应。?

(2)选用图乙中第一组电阻来进行实验，接通电路一段时间，比较两瓶中的煤油____上升得高。我们可以推测：在通电时间相同、通过电流相等的情况下________越大放热越多。这个实验是控制_________、_________两个物理量不变，来研究___________和________两个物理量的关系。

(3)选用图乙中第二组电阻来进行实验，分别在通电时间相同时，调解滑动变阻器，加大电流，发现电流越大，电阻丝放热越___________，说明___________________。

2. 一只标有“220 V、45 W”的电热器，在额定电压下使用时，通过它的电流为_______A，通电30 min可以产生____________J的热量。

填一填

1. 电热器是利用电流的__________效应工作的。我们日常使用的电热器有________、__________、______________、_________________。

15. 普通电熨斗工作时可以看成一根电热丝，通电加热即可使用．强强同学把电熨斗串联一只“220 V 40 W”的灯泡，用来调节电熨斗的温度，方便熨烫不同衣物，如图13-23所示。电熨斗的额定电压和额定功率分别为220 V、100 W。 ??(1)用物理知识分析开关S的通断对电熨斗温度的影响； ??(2)计算在开关通断两种状态下电熨斗所消耗的电功率。

答案：1．热；电饭锅、电熨斗、电暖器、电水壶 2．0.2，81000　 3．(1)控制变量，热；(2)甲，电阻，电流、通电时间，热量和电阻(3)多，当电阻和通电时间一定时，电流越大，放热越多。4．6.6×10⁵，1000，6×10⁵　 5．BCD 　6．A 7．ABD 8．A 9．C 10．略 11．因为铜导线和电炉丝串联，根据Q=I²Rt，通过的电流是相等的，但铜导线电阻比电炉丝的电阻小得多，所以电炉丝热得发红，而铜导线却不怎么热　 12．根据电热毯铭牌上的参数算出它的电阻，然后选择一个阻值相等的电阻串联接在电路中 13．(1)一根接在U上通电3 min，(2)三根并联接在U上通电1 min，(3)一根接在U上通电1 min　 14．1000 W 　15．开关闭合时为“高温”状态，断开时为“低温”状态，(2)100 W，8.16 W

14. 一个保温杯内装有质量为0.5 kg,初温为20 ℃的水,把额定电压为220 V的“热得快”放入这些水中,结果只需2 min 48 s,就能使水温上升到100 ℃求:电热器功率是多少? [保温杯吸收的热量不计,假设无热量散失。C_水=4.2×10³J/(kg·℃)]

13. 有一个电压值可以任意选择的电源，有若干根电阻值相同的电阻丝。现把一根电阻丝接在电压值为U的电源上，通电1 min ， 电阻丝产生的热量为Q，要想使电阻丝产生的热量为3Q，应采取哪三种最简单的不同方法？

算一算
