10．如图5所示电路，以下说法正确的是　　　 (　 　)

A．只接通S₂灯亮，电铃响　　　 B．只接通S₁灯亮，电铃响

C．只断开S₃灯亮，电铃响　　　 D．只断开S₁灯亮，电铃响

9．某小组在探究活动中，通过实践列出了白炽灯常见故障产生的原因与检修方法，下表给出了他们研究结果的一部分：

对于"灯泡不亮" 的故障，从电路的状态来看，其可能原因可以概括成下列哪一类原因(　) A．电路出现了短路　　　　　　　　　　 B．电路出现了断路

C．并联变成了串联　　　　　　　　　　 D．电源正负极接反

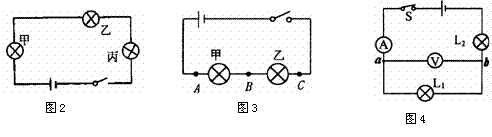

8．如图4所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时　 　　　　　　　　　　　　　　　　　　(　 　)

A．电流表坏了或未接　　　　　 　　　　　B．从a经灯L₁到b的电路中有断路

C．灯L₂灯丝烧断或灯座未接通 　　　　　D．电流表和灯L₁、L₂都坏了

7．如图3所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出　A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能是　　　　　　　　　　　　　　　　　　　　　　　　 (　 　)

A．电源接触不良　　　　　　 　　　　　　B．开关接触不良

C．乙灯接触不良或灯丝断了　　 　　　　　D．甲灯接触不良或灯丝断了

6．某同学将如图2所示的三个灯泡连接在电路里，接线良好，当闭合开关时，三个灯泡都不亮，则　　　　　　　　　　　　　 　　　　　　　　　　　　　　(　 　　)

A．甲灯泡丝断了　　 　　　　　　　　B．乙灯泡丝断了

C．丙灯泡丝断了　　　 　　　　　　　　D．都有可能

5． 一个开关同时能控制三只灯泡 ， 则这三只灯泡的连接方式为　　　 (　　 )

A． 一定是串联　 　　　　　　 B． 一定是并联

C． 串联或并联都可以　　　 D． 以上答案都不正确

4． 下列关于并联电路的说法中 ， 错误的是 　　　　　　　　(　　 )

A． 各用电器是并列地连接起来的

B． 若一个用电器的内部断路 ， 其余的用电器也不可能通电工作

C． 并联电路是由干路和各支路组成的

D． 相互并联的电路两端的电压相等

3． 下列关于串联电路的说法中 ， 错误的是　　　　　　　　　　　 (　　 )

A． 各用电器是逐个顺次地连接起来的

B． 若一个用电器的内部开路，其余的用电器仍可能通电工作

C． 开关可使电路中的各灯泡同时发光或同时熄灭

D． 连接电路时 ， 开关可从电池的正极或负极处接出 ， 也可将开关接在用电器之间

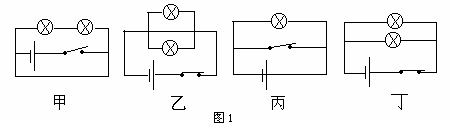

2．在图1所示的四个电路图中，哪一个电路图是正确的( 　　)

A． 图甲所示的　　　　 　　　　B． 图乙所示的

C． 图丙所示的　　　　 　　　　D． 图丁所示的

1．普通家用灯泡的电流最接近于　　　　　　　　　　　　　　　　　 (　　 )

A．0．2A　　　　 B．0．02A　　　　 C．2A　　　　　 D．20A
