23、如图9所示的滑轮组，用300N向下的拉力将900N的重物匀速提升到高处(绳、滑轮的自重及摩擦不计)，请画出滑轮组上绳的绕法。

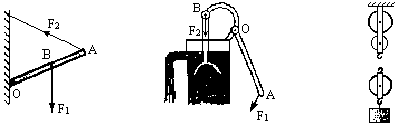

图7　　　　　　　　　 图8　　　　　　　　　　　 图9

22．如图8所示是活塞式抽水机的的摇柄，AOB是一杠杆，在图中作出阻力F₂的示意图和动力臂L₁。

21．在如图7所示中，O是杠杆的支点，试画出F₁和F₂的力臂l₁和l₂。

20．工人用如图6所示的滑轮组提升重物，在10S内将质量为100kg的物体匀速提升2m，已知工人向下的拉力为480N，则下列说法错误的是 (　 )

　 A. 绳子自由端被拉下6m

B.工人所做的有用功为1960J，总功为2880J

C.工人做功的功率是288W

D.滑轮组的机械效率为51%

19．大伟同学用一个距离手3m高的定滑轮拉住重100N的物体，从滑轮正下方沿水平向移动4m,如图5所示,若不计绳重和摩擦，他至少做了多少功？ (　 )

　 A、200J　　　 B、300J　　　 C、400J　　　 D、500J

　　　　　　　　　　　　　　 图5　　　　　　　　　　　　　　　　 图6

18．张强要抬起一根粗细均匀、重为800N的树干的一端，另一端不离地，他至少用力　　　　　　　　　　　　　　　　　　　　　 (　 )

　 A、800N　　　 B、600N　　 C、400N　　 D、200N

17．某人骑着一辆普通自行车，在平直公路上以某一速度匀速行驶，若人和车所受的阻力为20N，则通常情况下，骑车人消耗的功率最接近　 (　 )

　 A、1W　　 B、10W　 C、100W　　 D、1000W

16．如图4所示，杠杆在物体A和力F作用下处于平衡，现在将力F方向改为沿虚线方向，要使杠杆仍保持平衡，必须是(　 )

　 A、F减小　　 　B、F大小不变　 C、F变大　 D、F小于物体重力

15．如图3所示，物体A通过动滑轮在水平拉力F作用下沿水平面以2m/s的速度匀速运动，此时弹簧测力计的示数是8N，若滑轮绳子、弹簧测力计的重力和摩擦力均不计，那么物体A与水平面的摩擦力以及2S内F所做的功分别为(　　 )

　 A、8N，32J　　　 B、16N，32J　　　 C、8N，64J　　　 D、16N，64J

　　　 　　　　图3　　　　　　　　　　　　　　　　　 图4

14．在下列情况下，力对物体做功的说法正确的是　　　　 (　　 )

A、铅球出手后，水平方向移动7m，手对铅球做了功

B、用30N的水平推力，将重为180N的物体推动9米。推力对物体做了功

C、关闭发动机后，火车仍向前滑行50m，火车的惯性对它做了功

D、小球在光滑的水平面上滚动，支持力对它做了功
