7.图10－4所示的两种电路中，电源相同，各电阻阻值相等，各电流表的内阻相等且不可忽略不计．电流表A₁、A₂、A₃和A₄读出的电流值分别为I₁、I₂、I₃和I₄．下列关系式中正确的是(　　)

A.I₁＝I₃　　　B.I₁＜I₄

C.I₂＝2I₁　　 D.I₂＜I₃+I₄

[解析]由电路串并联特点知：左电路中的总电阻小于右电路中的总电阻，所以由闭合电路欧姆定律知I₂＜I₃+I₄．同理I₁＜I₄

[答案]BD

6.如图10－3，电源电压U不变．为使电容器的带电量增大，可采取以下那些方法：

A.增大R₁　　 B.增大R₂　　 C.增大R₃　　 D.减小R₁

[解析]由于稳定后电容器相当于断路，因此R₃上无电流，

电容器相当于和R₁并联．只有增大R₁或减小R₂才能增大电

容器C两端的电压，从而增大其带电量．改变R₃不能改变

电容器的带电量．因此选A．

[答案]A

5.调整如图10－2所示电路的可变电阻R的阻值，使电压表V的示数增大ΔU，在这个过程中(　　 )

A.通过R₁的电流增加，增加量一定等于ΔU/R₁

B.R₂两端的电压减小，减少量一定等于ΔU

C.通过R₂的电流减小，但减少量一定小于ΔU/R₂

D.路端电压增加，增加量一定等于ΔU

[解析]V的示数增大，显然A正确．V的示数增大，可知R增大，干路中的电流I减小，即流过R₂的电流减小，R₂两端的电压减小，且R₂两端电压的减少量小于ΔU(R₂两端电压的减少量与内电压的减少量之和等于ΔU)，故B错C正确；路端电压U_外=E-Ir，可知U_外增加；增加量一定小于ΔU(路端电压的增加量等于ΔU减去R₂两端电压的减少量)，故D不正确．

[答案]AC

4.理发用的电吹风机中有电动机和电热丝，电动机带动风叶转动，电热丝给空气加热，热风将头发吹干．设电动机线圈的电阻为R₁，它与电热丝的电阻R₂相串联，接到直流电源上，电吹风机两端电压为U，电流为I，消耗的电功率为P，则有(　　 )

A.UI>P　 B.P=I²(R₁+R₂)　　 C.UI<P　　 D.P>I²(R₁+R₂)

[解析]电吹风机消耗电功率为P=UI，发热功率为P_Q=I²(R₁+R₂)，机械功率为P_机=P-P_Q=UI-I²(R₁+R₂)

[答案]D

3．一盏电灯接在恒压的电源上，其功率为100W，若将这盏灯先接上一段很长的导线后，再接在同一电源上，在导线上损失的电功率是9W，那么这时电灯实际消耗的电功率将(　　)

A．等于91W　　B.小于91W　　C.大于91W　　D.条件不足，无法确定

[解析]串接长导线后电路的总电阻增大，总电压不变，由公式可知总功率减小，电源输出的功率小于100W，又因导线上损失的电功率是9W，所以电灯消耗的电功率一定小于91W．

[答案]B

2．在如图10－1所示的电路中，R₁=R₂=R₃，在a、c间和b、c间均接有用电器，且用电器均正常工作，设R₁、R₂、R₃上消耗的功率分别为P₁、P₂、P₃，则(　　 )

A．P₁＞P₂＞P₃ 　　B．P₁＞P₃＞P₂

C．P₁＞P₂=P₃　　　 D．因用电器的阻值未知，无法比较三个功率的大小

[解析]流过R₁、R₂、R₃ 的电流I₁、I₂、I₃的关系是I₁＞I₂＞I₃，

[答案]A

1. 用电动势为E、内阻为r的电源对外电路供电，下列判断中正确的是

①电源短路时，路端电压为零，电路电流达最大值 ②外电路断开时，电路电流为零，路端电压也为零 ③路端电压增大时，流过电源的电流一定减小 ④路端电压增大时，电源的效率一定增大

A.①　　　　　　　　 B.①③　　　　　 C.②④　　　　　　　 D.①③④

[答案]D

4、如图，一个火警报警装置的逻辑电路图。Rt是一个热敏电阻，低温时电阻值很大，高温时电阻值很小，R是一个阻值较小的分压电阻。

(1)要做到低温时电铃不响，火警时产生高温，电铃响起。在图中虚线处应接入怎样的元件？

(2)为什么温度高时电铃会被接通？

(3)为了提高该电路的灵敏度，即报警稳定调的稍底些，R的值应大一些还是小一些？

[整合提升]

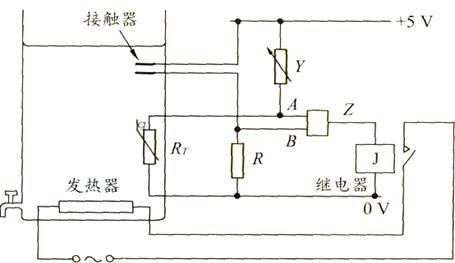

3、下图是温度和水位自动控制电路,Rr是热敏电阻,如果热水器中没有水或者水温较高时,继电器会放开弹簧片,发热器断路,反之会吸住弹簧片接通发热器.分析工作原理,并补上合适的逻辑门电路.

2、一个应用简单逻辑电路控制的楼道灯电路，晚上有人走动时能自动打开灯(白天即使有人走动也不会亮)。图中S为声控电键(有声音时闭合，无声音时断开)，R3为光敏电阻，R1和R2都是定值电阻，A为某种门电路，L为白炽灯，要求补全电路图。
