6．如图(a)电路，当变阻器的滑动片从一端滑到另一端的过程中，两电压表的示数随电流的变化情况如图(b)U一I图像中的AC、BC两直线所示，不考虑电表对电路的影响。下面说法正确的是：

A．电源电动势为 E=9V

B．电源内阻 r = 1Ω

C．定值电阻R₀＝3 Ω

D．变阻器消耗的最大功率为7W

5．负电荷从电场中 A 点由静止释放，只受电场力作用，沿电场线运动到 B 点，它运动的v-t图像如图甲所示，则两点A、B所在区域的电场线分布情况可能是图乙中的：

4．如图所示，水平地面上固定一汽缸．缸内通过活塞封闭了一定质量的氧气，活塞与缸壁间无摩擦且不漏气。当在活塞上作用一水平外力(图中没有画出)时，有关缸内氧气状态变化的说法中正确的是：

A ．当氧气的压强增大、温度升高时，则氧气一定对外界做功

B ．当氧气的压强减小、温度升高时，则外界一定对氧气做功

C ．当氧气的压强减小、温度降低时，则氧气一定从外界吸热

D ．当氧气的压强增大、温度不变时，则氧气一定向外界放热

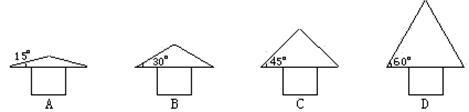

3．新房即将建成时要封顶，考虑到下雨时落至房顶的雨滴能尽快地淌离房顶，要设计好房顶的坡度.设雨滴沿房顶下淌时做无初速度、无摩擦的运动，那么图中所示四种情况中符合要求的是：

2．由下图可得出结论：

A．质子和中子的质量之和小于氘核的质量

B．质子和中子的质量之和等于氘核的质量

C．氘核分解为质子和中子时要吸收能量　　　

D．质子和中子结合成氘核时要吸收能量

1．光液面传感器有一个像试管模样的玻璃管，中央插一块两面反光的玻璃板。入射光线在玻璃管内壁与反光板之间来回发生全反射，进入到玻璃管底部，然后在另一侧反射而出(与光纤原理相同)。当透明液体的折射率大于管壁玻璃的折射率时，就可以通过监测出射光的强弱来判定玻璃管是否被液体包住了，从而了解液面的高度，以下说法正确的是：

A．玻璃管被液体包住后，出射光增强　　　　

B．玻璃管被液体包住后，出射光消失

C．玻璃管被液体包住后，出射光减弱　　　　

D．玻璃管被液体包住后，出射光强度不变

10．质子(p)和α粒子以相同的速率在同一匀强磁场中作匀速圆周运动，轨道半径分别为R_P和 R_α，周期分别为T_P 和T_α，则下列选项正确的是

A．R_P：R_a=1：2 Tp：T_a=1：2 　 　B．R_P：R_a=1：1 T p：T_a=1：1

C．R_P：R_a=1：1 Tp：T_a=1：2　 　　D．R_P：R_a=1：2 T p：T_a=1：1

选择题专项训练52答案

选择题专项训练53

9．如图所示，两根硬杆AB、BC分别用铰链连接于A、B、C，整个装置处于静止状态。AB杆对BC杆的作用力方向可能是

A．若AB杆计重力，而BC杆不计重力时，由B指向C

B．若AB杆计重力，而BC杆不计重力时，由C指向B

C．若AB杆不计重力，而BC杆计重力时，由B指向A

D．若AB杆不计重力，而BC杆计重力时，由A指向B

8．A、B两物体各自在不同纬度的甲、乙两处受到一竖直向上的外力作用后，在竖直方向上做变加速直线运动。利用传感器和计算机可以测量快速变化的力与加速度，如图所示是用这种方法获得的物体A、B所受的外力F与加速度a的关系图线，若物体A、B的质量分别为mA、mB，甲、乙两处的重力加速度分别为gA、gB，则

A．m_A＞m_B，g_A＞g_B B．m_A＜m_B，g_A＞g_B

C．m_A＞m_B，g_A＜g_B D．m_A＜m_B，g_A＞g_B

7．下列叙述中符合物理学史实的有

A．托马斯·杨通过对光的干涉现象的研究，证实了光具有波动性

B．卢瑟福通过“α粒子散射实验”的研究，发现了原子核是由质子和中子组成的

C．麦克斯韦根据电磁场理论，提出了光是一种电磁波

D．贝克勒尔发现了天然放射现象，并提出了原子的核式结构学说
