4. (2009年上海卢湾区高三期末) 某同学将一直流电源的总功率P_E、输出功率P_R和电源内部的发热功率P_r随电流I变化的图线画在了同一坐标上，如右图中的a、b、c所示，根据图线可知( ACD )

A、反映P_r变化的图线是c

B、电源电动势为8v

C、电源内阻为2Ω

D、当电流为0.5A时，外电路的电阻为6Ω

5(2009年江苏扬州中学高三上学期月考)．汶川地震发生后，为了及时发布余震警报，技术人员设计了一个简单的报警器电路图，满足下列哪个条件，该报警器将发出警报声( B)

A．S₁断开，S₂闭合　　　　　　　　　　 B．S₁闭合，S₂断开

C．S₁、S₂都断开　　　　　　　　　　　　 D．S₁、S₂都闭合

6 (合肥35中2009届高三物理第一次质量抽测试卷)图示的电路中，R₁＝R₂，滑动触头P正好位于滑动变阻器的中点，当P向左滑动时(　 BCD　 )

A．电源的路端电压增大　　　　 B．R₃消耗的功率增大

　C．R₂消耗的功率减小　　　　　 D．R₁消耗的功率增大

7 (合肥35中2009届高三10月月考物理试卷).一只普通旧干电池,用电压表测量其电动势时,示数仍接近1.5V．现对该电池作下述两种处理：①让它给一个额定电压为1.5V的小灯泡供电时，发现小灯泡完全不亮：②把它装在额定电压也为1.5V的电子钟时，电子钟仍能正常工作较长时间．对上述两种情形比较和分析，下述说法正确的是 (　 BD　　 )

A．情形①中的电路电流较情形②中少　　　 B．情形①中的路端电压较情形②中少

C．小灯泡中的电阻远大于电子钟的内电阻　 D．小灯泡的额定功率远大于电子钟的额定功率

8(2009年北京宣武区高三月考)如图所示，三只完全相同的灯泡a、b、c分别与电阻R、电感L、电容C串联，再将三者并联，接在“220V，50Hz”的交变电压两端，三只灯泡亮度相同，若将交变电压改为“220V，500Hz”，则(　 D　 )

A?三只灯泡亮度不变　　　　　　　　　　 B?三只灯泡都将变亮

C?a亮度不变，b变亮，c变暗　　　　　 D?a亮度不变，b变暗，c变亮

3.(2009年北京丰台区高三上学期期末)．如图，是一火警报警电路的示意图。其中R₃为用某种材料制成的传感器，这种材料的电阻率随温度的升高而增大。值班室的显示器为电路中的电流表，电源两极之间接一报警器。当传感器R₃所在处出现火情时，显示器的电流I、报警器两端的电压U的变化情况是　　　　　　　 ( 　D　　 )

A．I变大，U变小

B．I变小，U变大

C．I变小，U变小　

D．I变大，U变大

1(上海市2009届高三上期期末浦东区)如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，下列各物理量变化情况为　　　　　　　　　　　　 ( BD 　)

(A)电流表的读数一直减小；

(B)R₀的功率先减小后增大；

(C)电源输出功率先增大后减小；

(D)电压表的读数先增大后减小。

2.(2009届安徽省皖南八校高三第一次联考试卷)在如图所示的电路中，电源的电动势E恒定，内阻r = 1Ω，定值电阻R₃=5Ω，电表均为理想的．当开关S 断开与闭合时，ab 段电路消耗的电功率相同．则下列说法正确的是(BC)

A．电阻R₁ 、R₂可能分别为3Ω、6Ω

B．电阻R₁ 、R₂可能分别为4Ω、5Ω

C．开关S 断开时电压表的示数可能小于S 闭合时的示数

D．开关S从断开到闭合，电压表的示数变化量大小与电流表的示数变化量大小之比一定等于6Ω

2009年联考题

恒定电流题组一

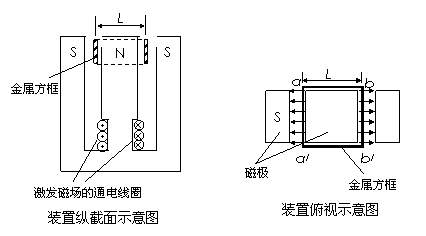

18(2007北京理综24).用密度为d、电阻率为ρ、横截面积为A的薄金属条制成边长为L的闭合正方形框。如图所示，金属方框水平放在磁极的狭缝间，方框平面与磁场方向平行。设匀强磁场仅存在于相对磁极之间，其他地方的磁场忽略不计。可认为方框的边和边都处在磁极之间，极间磁感应强度大小为B。方框从静止开始释放，其平面在下落过程中保持水平(不计空气阻力)。

⑴求方框下落的最大速度v_m(设磁场区域在数值方向足够长)；

⑵当方框下落的加速度为时，求方框的发热功率P；

⑶已知方框下落时间为t时，下落高度为h，其速度为u₁(u₁＜v_m)。若在同一时间t内，方框内产生的热与一恒定电流I₀在该框内产生的热相同，求恒定电流I₀的表达式。

解析：

　⑴方框质量　　

方框电阻　　　

方框下落速度为v时，产生的感应电动势　

感应电流　

方框下落过程，受到重力G及安培力F，

，方向竖直向下

，方向竖直向上

当F＝G时，方框达到最大速度，即v＝v_m

　　 则　

　 方框下落的最大速度　　

⑵方框下落加速度为时，有，

则　　

方框的发热功率　　

⑶根据能量守恒定律，有　　

　 解得恒定电流I₀的表达式　 。

19(07北京理综23.)环保汽车将为2008年奥运会场馆服务。某辆以蓄电池为驱动能源的环保汽车，总质量m＝3×10³ kg。当它在水平路面上以v＝36 km/h的速度匀速行驶时，驱动电机的输入电流I＝50 A，电压U＝300 V。在此行驶状态下

⑴求驱动电机的输入功率P_电；

⑵若驱动电机能够将输入功率的90%转化为用于牵引汽车前进的机械功率P_机，求汽车所受阻力与车重的比值(g取10 m/s²)；

⑶设想改用太阳能电池给该车供电，其他条件不变，求所需的太阳能电池板的最小面积。结合计算结果，简述你对该设想的思考。

已知太阳辐射的总功率P₀＝4×10²⁶ W，太阳到地球的距离r＝1.5×10¹¹ m，太阳光传播到达地面的过程中大约有30%的能量损耗，该车所用太阳能电池的能量转化效率约为15%。

解析：

⑴驱动电机的输入功率

⑵在匀速行驶时　　　

汽车所受阻力与车重之比　 。

⑶当太阳光垂直电磁板入射式，所需板面积最小，设其为S，距太阳中心为r的球面面积

若没有能量的损耗，太阳能电池板接受到的太阳能功率为，则

设太阳能电池板实际接收到的太阳能功率为P，

所以

　由于，所以电池板的最小面积

分析可行性并提出合理的改进建议。

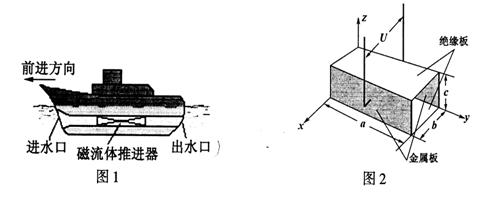

20(06北京理综24).磁流体推进船的动力来源于电流与磁场间的相互作用，图1是在平静海面上某实验船的示意图，磁流体推进器由磁体、电极和矩形通道(简称通道)组成。

如图2所示，通道尺寸a=2.0m、b=0.15m、c=0.10m，工作时，在通道内沿z轴正方向加B=0.8 T的匀强磁场；沿x轴负方向加匀强电场，使两极板间的电压U=99.6V；海水沿y轴方向流过通道。已知海水的电阻率ρ=0.20 Ω·m。

(1)船静止时，求电源接通瞬间推进器对海水推力的大小和方向；

(2)船以v_s=5.0m/s的速度匀速前进。以船为参照物，海水以5.0 m/s的速率涌入进水口，由于通道的截面积小于进水口的截面积，在通道内海水的速率增加到v_d=8.0m/s。求此时金属板间的感应电动势U_感。

(3)船行驶时，通道中海水两侧的电压按U '=U-U_感计算，海水受到电磁力的80%可以转换为船的动力。当船以v_s=5.0m/s的速度匀速前进时，求海水推力的功率。

解析：

(1)根据安培力公式,推力F₁=I₁Bb,其中I₁=,R＝ρ

则F₁= N

对海水推力的方向沿y轴正方向(向右)

(2)U_感=B b=9.6 V

(3)根据欧姆定律，I₂= A

安培推力F₂=I₂Bb=720 N

对船的推力F=80%F₂=576 N

推力的功率P=Fv_s=80%F₂v_s=2 880 W

21(06四川理综24.)如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40 cm。电源电动势E=24V,内电阻r=1 Ω，电阻R=15 Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v₀=4 m/s竖直向上射入板间。若小球带电量为q=1×10^-2 C,质量为m=2×10^-2 kg,不考虑空气阻力。那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A板?此时，电源的输出功率是多大？(取g=10 m/s²).(19分)

解：(1)小球进入板间后，受重力和电场力作用，且到A板时速度为零。

设两板间电压为U_AB

由动能定理得　　　　　 -mgd-qU_AB=0-　　　　　　 ①

∴滑动变阻器两端电压　　　　　 U_滑=U_AB=8 V　　　　　　 ②

设通过滑动变阻器电流为I,由欧姆定律得

I=　　　　　　 　　　　　③

滑动变阻器接入电路的电阻　　 　　　　　④

(2)电源的输出功率　　　　　　 P_出=I²(R+R_滑)=23 W　　　 ⑤

22(06江苏物理15.)电热毯、电饭锅等是人们常用的电热式家用电器，他们一般具有加热和保温功能，其工作原理大致相同。图①为某种电热式电器的简化电路图，主要元件有电阻丝R₁、R₂ 和自动开关S。

(1)当自动开关S闭合和断开时，用电器分别处于什么状态？

(2)用电器由照明电路供电(U＝220 V)，设加热时用电器的电功率为 400W，保温时用电器的电功率为40W，则 R₁和 R₂ 分别为多大？

(3)若将图①中的自动开关 S换成理想的晶体二极管D，如图②所示，其它条件不变，求该用电器工作1小时消耗的电能。

解析：

(1)S闭合，处于加热状态 ………………………………………………①

S断开，处于保温状态 ………………………………………………②

(2)由电功率公式得

………………………………………………③

　………………………………………………④

联立③④得R₁=121Ω，R₂=1 089Ω

(3)kW·h(或7.92×10⁵J)

23(2005夏季高考物理江苏卷14)．如图所示，R为电阻箱，V为理想电压表．当电阻箱读数为R₁=2Ω时，电压表读数为U₁=4 V；当电阻箱读数为R₂=5Ω时，电压表读数为U₂=5 V．求：

(1)电源的电动势E和内阻r

(2)当电阻箱R读数为多少时，电源的输出功率最大?最大值P_m为多少?

解析：

(1)由闭合电路欧姆定律：，　

联立以上两式并代入数据解得：，

(2)由电功率表达式：

将上式变形为：

由上式可知时有最大值：

1(08江苏物理2).2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”.基于巨磁电阻效应开发的用于读取硬盘数据的技术,被认为是纳米技术的第一次真正应用.在下列有关其它电阻应用的说法中,错误的是　　　　　　　　 (　D )

A.热敏电阻可应用于温度测控装置中

B.光敏电阻是一种光电传感器

C.电阻丝可应用于电热设备中

D.电阻在电路中主要起到通过直流、阻碍交流的作用

解析：考查基本物理常识。热敏电阻的原理是通过已知某电阻的电阻值与温度的函数关系，测得该热敏电阻的值即可获取温度，从而应用于温度测控装置中，A说法正确；光敏电阻是将光信号与电信号进行转换的传感器，B说法正确；电阻丝通过电流会产生热效应，可应用于电热设备中，C说法正确；电阻对直流和交流均起到阻碍的作用，D说法错误。

2(08重庆物理15).某同学设计了一个转向灯电路(如图)，其中L为指 示灯，L₁、 L₂分别为左、右转向灯，S为单刀双掷开关，E为电源，当S置于位置1时，以下判断正确的是　　　　　　　　　 　　　　　　( A )

A.L的功率小于额定功率

B.L₁亮，其功率等于额定功率

C.L₂亮，其功率等于额定功率

D.含L支路的总功率较另一支路的大

解析：本题考查电路分析的有关知识，本题为中等难度题目。由电路结构可知，当S置于1位置时，L与L₂串联后再与L₁并联，由灯泡的额定电压和额定功率可知，L₁和L₂的电阻相等。L与L₂串联后的总电阻大于L₁的电阻，由于电源电动势为6伏，本身有电阻，所以L₁两端电压和L与L₂的总电压相等，且都小于6伏，所以三只灯都没有正常发光，三只灯的实际功率都小于额定功率。含L的支路的总电阻大于L₁支路的电阻，由于两条支路的电压相等，所以。含L的支路的总功率小于另一支路的功率。

3(08宁夏理综15).一个T型电路如图所示，电路中的电阻,.另有一测试电源电动势为100 V，内阻忽略不计。则　　　　　　　　　　　　　　　　 ( AC )

A.当cd端短路时，ab之间的等效电阻是40

B. 当ab端短路时，cd之间的等效电阻是40

C. 当ab两端接通测试电源时， cd两端的电压为80 V

D. 当cd两端接通测试电源时， ab两端的电压为80 V

解析：本题考查电路的串并联知识。当cd端短路时，R₂与R₃并联电阻为30Ω后与R₁串联，ab间等效电阻为40Ω，A对；若ab端短路时，R₁与R₂并联电阻为8Ω后与R₃串联，cd间等效电阻为128Ω，B错；但ab两端接通测试电源时，电阻R₂未接入电路，cd两端的电压即为R₃的电压，为U_cd = ×100V=80V，C对；但cd两端接通测试电源时，电阻R₁未接入电路，ab两端电压即为R₃的电压，为U_ab = ×100V=25V，D错。

4(08海南物理11).当光照射到光敏电阻上时，光敏电阻的阻值　 变小　 (填“变大”、“不变”或“变小”).半导体热敏电阻是利用半导体材料的电阻率随　 温度　 变化而改变的特性制成的.

解析：光敏电阻和热敏电阻均为半导体材料的电阻，半导体材料的电阻率随温度升高而减小。

5(08广东理科基础15)．关于电阻率的说法正确的是　　　　 　　　　　　　　　　　　　　　　　( B )

A．电阻率与导体的长度无关　　　 B．电阻率与导体的材料有关

C．电阻率与导体的形状有关　　　 D．电阻率与导体的横截面积有关

解析：电阻率只与导体材料有关，与导体的形状、长度和导体的截面积都没有关系，故选项B正确。

6(08广东物理7).电动势为E、内阻为r的电源与定值电阻R₁、R₂及滑动变阻器R连接成如图所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是　　　 ( A )

A.电压表和电流表读数都增大

B.电压表和电流表读数都减小

C.电压表读数增大，电流表读数减小

D.电压表读数减小，电流表读数增大

解析：设滑动变阻器的触头上部分电阻为x，则电路的总电阻为,滑动变阻器的触头由中点滑向b端时，并联支路电阻x增大，故路端电压变大，同时并联部分的电压变大，故通过电流表的电流增大， 故选项A正确。

7(07广东A物理8).压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图(a)所示，将压敏电阻和一块挡板固定在绝缘小车s上，中间放置一个绝缘重球。小车向右做直线运动过程中，电流表示数如图(b)所示，下列判断正确的是

( D )

B．从t₁到t₂时间内，小车做匀加速直线运动

D．从t₂到t₃时间内，小车做匀加速直线运动

8(07海南物理5).一白炽灯泡的额定功率与额定电压分别为36 W与36 V。若把此灯泡接到输出电压为18 V的电源两端，则灯泡消耗的电功率　　　　　　　　　　　　 ( B )

A．等于36 W　　　 　　B．小于36 W，大于9 W

C．等于9 W　　　　　 D．小于9 W

9(07宁夏理综19.)在如图所示的电路中，E为电源电动势，r为电源内阻，R₁和R₃ 均为定值电阻，R₂为滑动变阻器。当R₂的滑动触点在a端时合上开关S，此时三个电表A₁、A₂和V的示数分别为I₁、I₂和U。现将R₂的滑动触点向b端移动，则三个 电表示数的变化情况是　　　　　　　　　　　 ( B )

　A．I₁增大，I₂不变，U增大

　B．I₁减小，I₂增大，U减小

C．I₁增大，I₂减小，U增大

D．I₁减小，I₂不变，U减小

10(07重庆理综15).汽车电动机启动时车灯会瞬时变暗，如图，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A，若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了　　　　　 ( B )

A．35.8 W　　　 B．43.2 W　　　 C．48.2 W　　　 D．76.8 W

11(06江苏物理8)．如图所示电路中的变压器为理想变压器，S为单刀双掷开关。P 是滑动变阻器 R的滑动触

头，U₁ 为加在原线圈两端的交变电 压，I₁、I₂ 分别为原线圈和副线圈中的电流。下列说法正确的是( BC )

A．保持P的位置及U₁不变，S由b切换到a，则R上消耗的功率减小

B．保持P的位置及U₁不变，S由a切换到b，则I₂ 减小

C．保持P的位置及U₁不变，S由b切换到a，则I₁ 增大

D．保持U₁不变，S接在 b端，将P向上滑动，则I₁ 减小

12(06江苏物理10.)我省沙河抽水蓄能电站自2003年投入运行以来，在缓解用遇高峰电力紧张方面，取得了良好的社会效益和经济效益。抽水蓄能电站的工作原理是，在用电低谷时(如深夜)，电站利用电网多余电能把水抽到高处蓄水池中，到用电高峰时，再利用蓄水池中的水发电。如图，蓄水池(上游水库)可视为长方体，有效总库容量(可用于发电)为V，蓄水后水位高出下游水面 H，发电过程中上游水库水位最大落差为 d。统计资料表明，该电站年抽水用电为 2.4×10⁸ KW·h，年发电量为1.8×10⁸ KW·h。则下列计算结果正确的是(水的密度为ρ，重力加速度为g，涉及重力势能的计算均以下游水面为零势能面)　　　　　　　　　 ( BC )

A．能用于发电的水最大重力势能

B． 能用于发电的水的最大重力势能 

C．电站的总效率达 75%

D．该电站平均每天所发电能可供给一个大城市居民用电(电功率以 10 ⁵ kW计)约 10 h。

13(06四川理综18.)如图所示，理想变压器原、副线圈匝数之比为20∶1,原线圈接正弦交流电源，副线圈接入“220 V,60 W”灯泡一只，且灯光正常发光。则　　　 ( C )

A.电流表的示数为 A　　　　 B.电源输出功率为1 200 W

C.电流表的示数为 A　　　　　 D.原线圈端电压为11 V

14(06天津理综19).如图所示的电路中，电池的电动势为E，内阻为，电路中的电阻、和的阻值都相同。在电键S处于闭合状态上，若将电键S₁由位置1切换到位置2，则　　　　　　　　 (　 B　 )　　　　　　　　　　 　　　　　　　　　　　　

A. 电压表的示数变大　　　　　　　　

B. 电池内部消耗的功率变大

C. 电阻两端的电压变大

D. 电池的效率变大

15(05广东大综合28).电磁感应现象揭示了电和磁之间的内在联系，根据这一发现，发明了许多电器设备。下列电器设备中，哪个没有利用电磁感应原理(　 B 　)

A.动圈式话筒　　 B.白炽灯泡　　　 C.磁带录音机　　 D.日光灯镇流器

16(05辽宁文理综合32).图中B为电源，R₁、R₂为电阻.K为电键。现用多用电表测量流过电阻R₂的电流。 将多用电表的选择开关调至直流电流挡(内阻很小)以后，正确的接法是　　　　 　　(　 C　 )

A．保持K闭合，将红表笔接在a处，黑表笔接在b处

B．保持K闭合，将红表笔接在b处，黑表笔接在a处

C．将K断开，红表笔接在a处，黑表笔接在b处

D．将K断开，红表笔接在b处，黑表笔接在a处

17(05江苏理综25).如图所示的电路中，电源的电动势和内阻分别为E和r，当闭合开关S，向左移动滑动变阻器的滑片时，下列说法正确的是　　　　　　　　 (　 D　 )

A.电流表的示数变大，电压表的示数变大

B.电流表的示数变大，电压表的示数变小

C.电流表的示数变小，电压表的示数变小

D.电流表的示数变小，电压表的示数变大

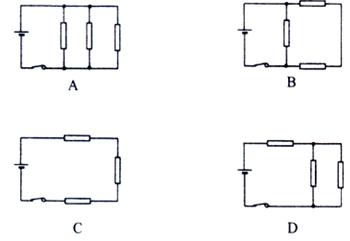

17.(09年全国卷Ⅱ) 图为测量某电源电动势和内阻时得到的U-I图线。用此电源与三个阻值均为3的电阻连接成电路，测得路端电压为4.8V。则该电路可能为

答案：B

解析：本题考查测电源的电动势和内阻的实验.由测量某电源电动势和内阻时得到的U-I图线可知该电源的电动势为6v,内阻为0.5Ω.此电源与三个均为3的电阻连接成电路时测的路端电压为4.8v,A中的路端电压为4v,B中的路端电压约为4.8V.正确C中的路端电压约为5.7v,D中的路端电压为5.4v。

13(09年北京卷23)．单位时间内流过管道横截面的液体体积叫做液体的体积流量(以下简称流量)。由一种利用电磁原理测量非磁性导电液体(如自来水、啤酒等)流量的装置，称为电磁流量计。它主要由将流量转换为电压信号的传感器和显示仪表两部分组成。

传感器的结构如图所示，圆筒形测量管内壁绝缘，其上装有一对电极和c,a,c间的距离等于测量管内径D，测量管的轴线与a、c的连接放像以及通过电线圈产生的磁场方向三者相互垂直。当导电液体流过测量管时，在电极a、c的间出现感应电动势E，并通过与电极连接的仪表显示出液体流量Q。设磁场均匀恒定，磁感应强度为B。

(1)已知，设液体在测量管内各处流速相同，试求E的大小(去3.0)

(2)一新建供水站安装了电磁流量计，在向外供水时流量本应显示为正值。但实际显示却为负值。经检查，原因是误将测量管接反了，既液体由测量管出水口流入，从如水口流出。因为已加压充满管道。不便再将测量管拆下重装，请你提出使显示仪表的流量指示变为正直的简便方法；

(3)显示仪表相当于传感器的负载电阻，其阻值记为 a、c间导电液体的电阻r随液体电阻率色变化而变化，从而会影响显示仪表的示数。试以E、R。r为参量，给出电极a、c间输出电压U的表达式，并说明怎样可以降低液体电阻率变化对显示仪表示数的影响。

解析：

(1)导电液体通过测量管时，相当于导线做切割磁感线的运动，在电极a、c 间切割感应线的液柱长度为D， 设液体的流速为v，则产生的感应电动势为

E=BDv　　　　　 　①

由流量的定义，有Q=Sv=　　　 　②

式联立解得　

代入数据得　

(2)能使仪表显示的流量变为正值的方法简便，合理即可，如：

改变通电线圈中电流的方向，使磁场B反向，或将传感器输出端对调接入显示仪表。

(3)传感器的显示仪表构成闭合电路，有闭合电路欧姆定律

　　　 　③

输入显示仪表是a、c间的电压U，流量示数和U一一对应， E 与液体电阻率无关，而r随电阻率的变化而变化，由③式可看出， r变化相应的U也随之变化。在实际流量不变的情况下，仪表显示的流量示数会随a、c间的电压U的变化而变化，增大R，使R＞＞r，则U≈E,这样就可以降低液体电阻率的变化对显示仪表流量示数的影响。

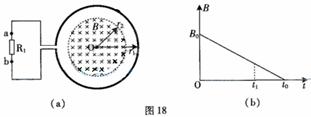

13(09年广东物理18).如图(a)所示，一个电阻值为R ，匝数为n的圆形金属线与阻值为2R的电阻R₁连结成闭合回路。线圈的半径为r₁ . 在线圈中半径为r₂的圆形区域存在垂直于线圈平面向里的匀强磁场，磁感应强度B随时间t变化的关系图线如图(b)所示。图线与横、纵轴的截距分别为t₀和B₀ . 导线的电阻不计。求0至t₁时间内

(1)通过电阻R₁上的电流大小和方向；

(2)通过电阻R₁上的电量q及电阻R₁上产生的热量。

解析：⑴由图象分析可知，0至时间内　

由法拉第电磁感应定律有

而

由闭合电路欧姆定律有

联立以上各式解得

通过电阻上的电流大小为

　由楞次定律可判断通过电阻上的电流方向为从b到a

⑵通过电阻上的电量

通过电阻上产生的热量

2005---2008年高考题题组

10(09年上海物理11)．如图为某报警装置示意图，该报警装置在一扇门、两扇窗上各装有一个联动开关，门、窗未关上时，开关不闭合，只要有一个开关未闭合，报警器就会报警。该报警装置中用了两个串联的逻辑电路，虚线框甲内应选用_________门电路，虚线框乙内应选用_________门电路(填与、非、或)。

答案：或，或

解析：题意只要有一个开关未闭合，报警器就会报警，结合或门的特点因此虚线框甲内应选用或门；虚线框乙内应选用或门。

11(09年上海物理14)．图示电路中，R₁＝12W，R₂＝6W，滑动变阻器R₃上标有“20W，2A”字样，理想电压表的量程有0-3V和0-15V两档，理想电流表的量程有0-0.6A和0-3A两档。闭合电键S，将滑片P从最左端向右移动到某位置时，电压表、电流表示数分别为2.5V和0.3A；继续向右移动滑片P到另一位置，电压表指针指在满偏的1/3，电流表指针指在满偏的1/4，则此时电流表示数为__________A，该电源的电动势为__________V。

答案：0.15，7.5

解析：由于题意当“继续向右移动滑片P到另一位置”电压表示数一定大于2.5V，电流表示数一定小于0.3A，再结合电压表指针指在满偏的1/3，电流表指针指在满偏的1/4，可知电压表的量程为0-15V，电流表的量程为0-0.6A，因此当滑片滑到下一位置是电流表的实数为；电压表的示数为5V；由串并联电路规律得：，得 ，由闭合电路欧姆定律得；同理：，得，由闭合电路欧姆定律以上各式联立解得：。

12(09年全国卷Ⅰ24).(15分) 材料的电阻率ρ随温度变化的规律为ρ＝ρ₀(1+at),其中α称为电阻温度系数，ρ₀是材料在t=0 ℃时的电阻率.在一定的温度范围内α是与温度无关的常数。金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温数系数.利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻.已知：在0 ℃时，铜的电阻率为1.7×10 ^–8 Ω•m,碳的电阻率为3.5×10 ^-5Ω•m,附近，在0 ℃时，.铜的电阻温度系数为3.9×10 ^{–3 ℃-1},碳的电阻温度系数为-5.0×10^-4℃^-1.将横截面积相同的碳棒与铜棒串接成长1.0 m的导体，要求其电阻在0 ℃附近不随温度变化，求所需碳棒的长度(忽略碳棒和铜棒的尺寸随温度的变化)。

0.0038m

解析：设碳棒的长度为X,则铜棒的电阻为,碳棒的电阻,要使得在0^0c附近总电阻不随温度变化,则有,则有式中t的系数必须为零,即有x≈0.0038m。

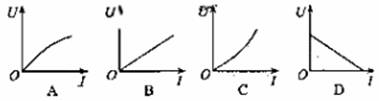

1(09年天津卷3).为探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图象应是

答案：C

解析：灯丝电阻随电压的增大而增大，在图像上某点到原点连线的斜率应越来越大。C正确。

2(09年广东物理10)．如图所示，电动势为E、内阻不计的电源与三个灯泡和三个电阻相接。只合上开关S₁，三个灯泡都能正常工作。如果再合上S₂，则下列表述正确的是

A．电源输出功率减小　　　　　　　　　　 B．L₁上消耗的功率增大

C．通过R₁上的电流增大　　　　　　　　　 D．通过R₃上的电流增大

答案：C

解析：在合上S₂之前，三灯泡都能正常工作，合上S₂之后，电路中的总电阻R_总减小，则I_总增大，即流过R₁的电流增大，由于不及内阻，电源的输出功率P_出=EI，可见电源的输出功率增大，A错误；R₁两端的电压增大，则并联部分的电压减小，I₄减小，I₂减小，I₁减小，可见C正确。

3(09年上海卷5)．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。能正确表示该控制装置工作原理的逻辑门是

A．与门　　　　　　 B．或门　　　　 C．非门　　　　　 D．与非门

答案：A

4(09年江苏物理5)．在如图所示的闪光灯电路中，电源的电动势为，电容器的电容为。当闪光灯两端电压达到击穿电压时，闪光灯才有电流通过并发光，正常工作时，闪光灯周期性短暂闪光，则可以判定

A．电源的电动势一定小于击穿电压　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

B．电容器所带的最大电荷量一定为

C．闪光灯闪光时，电容器所带的电荷量一定增大

D．在一个闪光周期内，通过电阻的电荷量与通过闪光灯的电荷量一定相等

答案：D

解析：理解此电路的工作过程是解决本题的关键。电容器两端的电压与闪光灯两端的电压相等，当电源给电容器充电，达到闪光灯击穿电压U时，闪光灯被击穿，电容器放电，放电后闪光灯两端电压小于U，断路，电源再次给电容器充电，达到电压U时，闪光灯又被击穿，电容器放电，如此周期性充放电，使得闪光灯周期性短暂闪光。要使得充电后达到电压U，则电源电动势一定大于等于U，A 项错误；电容器两端的最大电压为U，故电容器所带的最大电荷量为CU，B项错误；闪光灯闪光时电容器放电，所带电荷量减少，C项错误；充电时电荷通过R，通过闪光灯放电，故充放电过程中通过电阻的电荷量与通过闪光灯的电荷量一定相等，D项正确。

5(09年重庆卷18).某实物投影机有10个相同的强光灯L₁-L₁₀(24V/200W)和10个相同的指示灯X₁-X₁₀(220V/2W),将其连接在220V交流电源上，电路见题18图，若工作一段时间后，L₂灯丝烧断，则，

A. X₁的功率减小，L₁的功率增大。

B. X₁的功率增大，L₁的功率增大

C, X₂功率增大，其它指示灯的功率减小

D. X₂功率减小，其它指示灯的功率增大

答案：C

6(09年四川卷17).如图甲所示，理想变压器原、副线圈的匝数比为10：1，R₁＝20 ，R₂＝30 ，C为电容器。已知通过R₁的正弦交流电如图乙所示，则

A.交流电的频率为0.02 Hz

B.原线圈输入电压的最大值为200 V

C.电阻R₂的电功率约为6.67 W

D.通过R₃的电流始终为零

答案：C

解析：根据变压器原理可知原副线圈中电流的周期、频率相同，周期为0.02s、频率为50赫兹，A错。由图乙可知通过R₁的电流最大值为I_m＝1A、根据欧姆定律可知其最大电压为U_m＝20V，再根据原副线圈的电压之比等于匝数之比可知原线圈输入电压的最大值为200 V、B错；因为电容器有通交流、阻直流的作用，则有电流通过R₃和电容器，D错；根据正弦交流电的峰值和有效值关系并联电路特点可知电阻R₂的电流有效值为I＝、电压有效值为U＝U_m/V，电阻R₂的电功率为P₂＝UI＝W、C对。

7(09年广东理科基础5)．导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是

A．横截面积一定，电阻与导体的长度成正比

B．长度一定，电阻与导体的横截面积成正比

C．电压一定，电阻与通过导体的电流成正比

D．电流一定，电阻与导体两端的电压成反比

答案：A

解析：对于同中材料的物体,电阻率是个定值,根据电阻定律可知A正确。

8(09年广东理科基础14)．如图所示是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是

A．路端电压变小　 　　　　

B．电流表的示数变大

C．电源内阻消耗的功率变小　

D．电路的总电阻变大

答案：A

解析：当滑片向b端滑动时，接入电路中的电阻减少，使得总电阻减小D错；根据，可知总电流在增加，根据闭合电路中的欧姆定律有,可知路端电压在减小，A对；流过电流表的示数为，可知电流在减小，B错；根据，可知内阻消耗的功率在增大，C错。

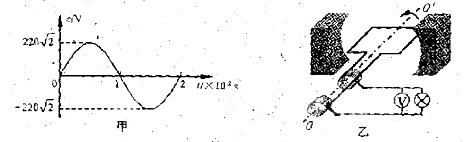

9(09年福建卷16).一台小型发电机产生的电动势随时间变化的正弦规律图象如图甲所示。已知发电机线圈内阻为5.0，则外接一只电阻为95.0的灯泡，如图乙所示，则

A．电压表v的示数为220v　　　　

B．电路中的电流方向每秒钟改变50次

C．灯泡实际消耗的功率为484w　　

D．发电机线圈内阻每秒钟产生的焦耳热为24.2J

答案：D

解析：电压表示数为灯泡两端电压的有效值,由图像知电动势的最大值E_m=V，有效值E=220V，灯泡两端电压，A错；由图像知T=0.02S，一个周期内电流方向变化两次，可知1s内电流方向变化100次，B错；灯泡的实际功率,C错；电流的有效值，发电机线圈内阻每秒钟产生的焦耳热为，D对。
