18．如图14所示是“探究电磁感应现象”的实验装置。

(1)将图中所缺导线补接完整。

(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，将原线圈迅速插入副线圈时，电流计指针_______；原线圈插入副线圈后，将滑动变阻器滑片迅速向左移动时，电流计指针______。

17．在探究电磁感应现象的实验中，电流表刻度盘上的零刻度线在正中间，当电池的正极接电流表的右接线柱、负极与电流表的的左接线柱相碰时，指针向右偏转。如图13所示电路，原线圈A放在副线圈B中，在合上电键S的瞬间，电流表指针应向　 偏转；将原线圈A从副线圈B中拔出时，电流表指针应向　　　 偏转。

16．如图12所示，Ⅰ和Ⅱ是一对异名磁极，ab为放在其间的金属棒。ab和cd用导线连成一个闭合回路。当ab棒向左运动时，cd导线受到向下的磁场力。由此可知Ⅰ是　　 极，a、b两点的电势Ф_a　 Ф_b。

15．如图11所示，MN为金属杆，在竖直平面内贴着光滑金属导轨下滑，导轨的间距L=10cm，导轨上端接有电阻R=0.5Ω，导轨与金属杆的电阻不计。整个装置处于B=0.5T的水平匀强磁场中，若杆稳定下落时，每秒钟有0.02J的重力势能转化为电能，则MN杆下落的速度v=　　　　　 。

14．如图10所示，半径为r、电阻为R的导线圆环放在磁感应强度为B的匀强磁场中。现在圆环上等距离的a、b、c、d四点作用沿半径向外的拉力，将圆环拉成正方形线框，磁场始终与环面垂直。若在此过程中导线未伸长，则通过导线横截面的电量为　　　　 。

13．如图9所示，金属棒MN，在竖直放置的两根平行导轨上无摩擦地下滑，导轨间串联一个电阻，磁感强度垂直于导轨平面，金属棒和导轨的电阻不计，设MN下落过程中，电阻R上消耗的量大功率为P，要使R消耗的电功率增大到4P，保持各选项中其它条件不变，可采取的方法是(　 )

A使MN的质量增大到原来的2倍；

B使磁感强度B增大到原来的2倍；

C使MN和导轨间距同时增大到原来的2倍；

D使电阻R的阻值减到原来的一半.

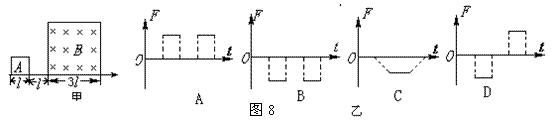

12．如图8甲中，A是边长为l的正方形导线框，电阻为R。以恒定的速度v沿x轴运动，穿过如图所示的匀强磁场的有界区域。若规定x轴的正方向为力的正方向，框在图示位置的时刻作为计时起点，则磁场对线框的作用力F随时间t的变化图线为图8乙中的(　　　 )

11．在竖直向下的匀强磁场中，将一水平放置的金属棒AB，以初速度v水平抛出。空气阻力不计，如图7所示，运动过程中棒保持水平，那么(　　　 )

A．AB棒两端的电势Ф_A＞Ф_B　　

B．AB棒中的感应电动势越来越大

C．AB棒中的感应电动势越来越小

D．AB棒中的感应电动势保持不变

10．一环形线圈放在匀强磁场中，设在第1s内磁场方向垂直于线圈平面向里，如图6甲所示。若磁感强度B随时间t的变化关系如图6乙所示，那么在第2s内，线圈中感应电流的大小和方向(　 )?

A．大小恒定，逆时针方向　　　

B．大小恒定，顺时针方向

C．大小逐渐增加，顺时针方向?

D．大小逐渐减小，逆时针方向

9．如图5所示，一个闭合线圈放在匀强磁场中，线圈的轴线与磁场成30°角。磁感应强度随时间均匀变化。用下面哪种方法可使线圈中的感应电流增加1倍(需重新绕制线圈时，使用原规格导线)(　　 )

B．把线圈面积增加1倍

C．把线圈半径增加1倍

D．改变线圈轴线对磁场的方向
