3、结构图

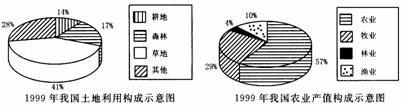

[经典例题8](2001年全国综合卷)中国是个农业大国，农业是国民经济的基础。

(1)说明我国土地利用构成的特征。(2)说明我国农业产业结构存在的主要问题。

(3)2001年1月，中央农村工作会议提出，进入新世纪，要进一步巩固和加强农业的基础地位。为什么要巩固和加强农业的基础地位？如何加强？

答案：(1)耕地比重较小，森林比重较小，草地比重较大。　　 (2)农业产值比重偏高，牧业、林业、渔业产值比重偏低。　　 (3)巩固和加强农业基础地位的原因：农业是国民经-济中最基本的物质生产部门；我国农业生产的技术装备水平与劳动生产率水平比较低；我国可耕地少、人口多的国情。巩固和加强农业基础地位的途径：要改变我国农业基础薄弱的现状一靠改革，二靠科技，三靠投入，发展高产、优质、高效农业

2、坐标图

[经典例题7]图是“我国某城市风频示意图”，

(1)如果在该地布局一个炼油厂，则厂址宜选择在

A．a　　 B．b　　 C．c　　 D．d

(2)该城市所属气候区普遍种植的农作物是

A．青稞　　 B．枣椰　　 C．咖啡　　 D．油菜

解析：由坐标图可看出该城市的最小风频是东北风，因此布局有大气污染的炼油厂应放在城市的东北郊，即b处。因为该城市最大风频是西北风，且较多受到西南风的影响，可判断其位于我国东部季风气候区的中部地带，油菜是具有生长优势的农作物。答案：(1)B　　 (2)D

2、地理过程示意图

地理过程示意图是指反映地理事物的时间、空间变化过程及规律的图形。常见的如我国东部雨带推移示意图、锋面示意图、水循环示意图、河流径流变化示意图、地壳物质循环示意图、城市化过程示意图、商业活动的主要环节示意图、世界人口增长图等。需要指出的是地理过程示意图中有些以数理统计图形式出现。

[经典例题18](1)根据雨带在Ⅰ、Ⅲ地区的时间，可以推论，在一般年份，雨带推移至上海地区的时间大致是(　 )

A．4~6月　　 B．6~7月　　 C．6~8月　　 D．5~8月

(2)如在7月以后，雨带仍未推移进入Ⅰ地区，我国东部地区将可能产生灾害的状况是(　 )

A．南旱北涝　 B．南北皆旱C．南涝北旱　 D．南北皆涝

解析： 我国东部季风区锋面雨的形成，主要是热带海洋气团(东南季风)，与当地气团相交而成，随着夏威夷高压势力的增加，东南季风的增强，4-5月份锋面雨在我国华南形成，即在图中Ⅲ位置；6-7月份移至长江流域，即在图中Ⅱ位置；7-8月移至我国的华北、东北地区，即在图中Ⅰ位置；9月份由于东南季风减弱，冬季风的增强，锋面雨迅速撤至长江流域以南；10月撤出中国大陆。因此，雨带移至上海的时间大致是6-7月。第(2)题要求综合分析锋面雨移动与旱涝灾害之间的关系。7月以后，由于夏季风异常，锋面雨带如果未进入Ⅰ地区，说明仍滞留于Ⅱ区、Ⅲ区，从而出现南方的涝灾，而北方的Ⅰ区，锋面雨未到达，而长时间降水少，造成北方的旱灾。答案：(1)B　 (2)C

1、地理原理示意图

地理原理示意图是指反映地理事物的成因、原理和规律的图形。常见的如地球公转示意图、太阳光照示意图、大气环流示意图、气旋与反气旋形成示意图、季风成因示意图、台风示意图、地震构造示意图、背斜和向斜示意图、城市中工业布局示意图等。

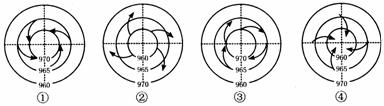

[经典例题5] (1)正确表示某气压系统的图是(　 )

A．①　 　B．②　 　C．③　 　D．④

(2)该气压系统在1月份可能出现的地点为(　 )

A．60°N附近海域　 B．15°N 附近海域C．15°S附近海域　　 D．60°S附近海域

答案：(1)D　 (2)C

2、等压线图　　

等压线是指某个水平面上的气压相等各点的连线。等压线图的判读，首先要识别气压场的基本形式，其次判断风力大小及风向，最后分析天气变化。分析等压线图思路是：

(1)判断高压中心和低压中心：等压线上的数值由中心向四周变小的为高压中心；在等压线上的数值由中心向四周变大的为低压中心。

(2)判断水平方向上、垂直方向上的气压高低：

水平方向上：高压区为下沉气流，天气晴朗；低压区为上升气流，多阴雨天气。

垂直方向上：近地面气压高，高空气压低；地势高气压低，地势低气压高。

(3)判断高压脊(线)和低压槽(线)：

高压脊：等压线中弯曲最大，其数值由高指向低处为高压脊(类同于等高线图中的山脊)。

低压槽:等压线中弯曲最大处其数值由低指向高处为低压槽(同于等高线图中的山谷)。

(4)判断鞍部：鞍部两个高压和两个低压交汇处，气压比高压中心低，比低压中心高。

(5)判断风向和风力大小

北半球近地面气压场中风向是由高压指向低压并向右斜穿等压线；南半球近地面气压场中风向是由高压指向低压并向左斜穿等压线。

在高空中，风向与等压线平行。

风力大小：取决于水平气压梯度力。在同一幅图中等压线越密集，风力越大；等压线越稀疏，风力越小。

[经典例题4](2002年广东卷)

(1)M处的气压数值可能为(　 )

A．1020、1012.5　　 B．1017.5、1020

C．1017.5、1015　　 D．1015、1012.5

(2)N处的盛行风向不可能是(　 )

A．南风　 B．西风　 C．西南风　 D．东北风

(3)图示地区4月份因大陆气团与海洋气团交绥而降水较多的地方是(　 )

A．①　B．②　C．③　D．④

解析：。第(1)题：因为相邻两条等值线的数值可能相同，也可能相差一定数值。图中M点与其南部(1015. 0))、北部(1015.0)的等压线相对比，可知其值可能为：1012.5、1015.0、1017.5。M点所在等压线与其西部相邻的另一等压线(1017.5)相比较，其数值可能为：1015.0、1017.5、1020.0。以上两条分析的数值交集即为M点可能的数值。第(2)题：N处位于低压中心(气旋)的南侧，气压梯度力应该由南向北，在北半球右偏，应该是偏南风或西风，但不会出现偏北风。第(3)题：我国东部降水的主要类型是锋面雨，锋面的移动规律性较强，4月份夏季风刚刚生成，徘徊在南部沿海一带，在我国的南岭以南开始出现雨带。答案：(1)C　 (2)D　 (3)D

2、地形剖面图的绘制及其应用

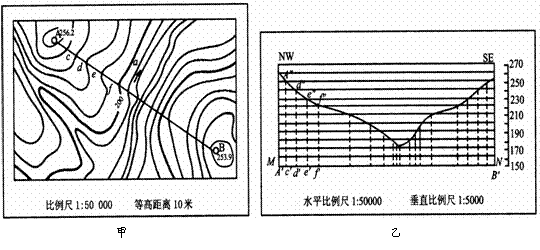

(1)地形剖面图是以等高线地形图为基础转绘而成的，它也是一种平面直角坐标图。地形剖面图的主要制作步骤是：

①根据要求选取剖面线，如图甲图中的AB线。

②选择适当的水平比例尺将等高线图上的剖面线转绘到剖面图中作横轴，一般地说剖面图的水平比例尺与等高线图的比例尺相同，如图中乙图中的A′B′线；用等高线图的高度确定合理的垂直比例尺作纵轴，一般地说垂直比例尺比水平比例尺大若干倍，如图中的垂直比例尺是水平比例尺的10倍。

　 ③在地形图上沿着剖面线AB量Ac、cd、de……各段的距离，按剖面图的水平比例尺将量出的各段距离转到水平线A′B′上，得c′、d′、e′……各点；通过各点作垂线，垂线的高度是按各点高程依垂直比例尺计算出来的。

④将垂线各端点连成曲线，注出水平比例尺和垂直比例尺，即成为沿AB线的剖面图。

(2)地形剖面图能更直观地表示地面的垂直变化。根据等高线图绘制的地形剖面图，平整土地、修筑渠道、大堤、建设铁路、公路时，作为计算土石方工程的依据，。

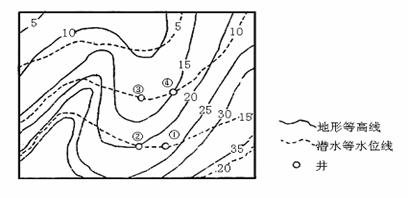

[经典例题3]潜水等水位线图就是潜水面等高线图。它是根据潜水面上各点的水位标高绘制成的；一般绘在等高线地形图上。绘制的方法与绘制地形等高线的方法类似。读潜水等水位线图：

图中四口井中，水面离井口最近的是　　　　 (　C　　 )

　　　 A．①　　　　　　　　　　 B．②　　　　　　　　　　 C．③　　　　　　　　　　 D．④

下列根据图中信息的推断，正确的是　 (　 A )

　　　 A．潜水位随着地势的高低起伏而起伏

　　　 B．山脊的潜水比山谷的潜水埋藏浅

　　　 C．山脊是潜水的补给区，山谷是潜水的排泄区

　　　 D．潜水的运动方向是从山谷到山脊

读我国山水风景区最宜欣赏时间与纬度关系图，

按规律推理，④处欣赏时间较短的原因可能是： B　　　　　　　　　　　　 (　　 B

A．纬度低　　B．地势高　　

C．雨季长　　D．气温高

1、等高线地形图的判读

(1)掌握等高线图的基本特性

①数量：读出任一点的海拔高度(线上或是线之间)；比较两点的海拔高度可换算温差；以两地的水平距离和高差测算地面实际距离；根据两地的海拔高度可计算出相对高度。如陡崖的相对高度计算公式为：(x-1)d≤△H＜(x+1)d，x为陡崖处汇集的等压线的条数，d为图中的等高距。

　 ②形态：看等高线的疏密，可知道坡度的陡缓；看等高线的形状，可确定地貌类型(山脊、山谷、鞍部、陡崖、峡谷等)。

(2)等高线图的综合判读与应用

　 ①与气候结合：海拔高的地区应考虑气温的垂直递减，垂直递减率为0.6⁰C/100m。

山区应考虑迎风坡和背风坡，迎风坡降水量多、背风坡降水量少。盆地不易散热，又容易引起污染空气的滞留。

②与河流水文结合：

由山谷的分布，判断河流的位置及流向；河流上游海拔高，下游海拔低。

水库坝址宜选择峡谷地段(水平距离窄，垂直落差大) ；水库库区宜选在河谷、山谷地区或选在“口袋形”的洼地或小盆地，这些地区不仅库容大，且有较大的集水面积。

③与运输线路结合：

建铁路、公路应建在坡度平缓的地区，翻山时应选择缓坡，并通过鞍部；要利用有利的地形地势，充分考虑路线的长度、坡度、少过河建桥；避免通过高寒区、沙漠区、沼泽区、永久冻土区、地下溶洞区等

引水线路的选择应从地势高处向地势低处。

输油管道的选择，路线尽可能短，尽量避免通过山脉、大河等。

　 ④与“点”的区位结合：

工厂区位的确定要从多方面进行分析，对环境有污染的厂矿，要选择河流下游，常年主导风向的下方，结合地质地形条件，宜放在地基坚实，等高线间距较大的地形平坦开阔的地方；若是电子、半导体、感光器材厂等需要建在空气清洁、环境优美的地点，从经济效益考虑，要尽量接近原料、燃料、水源等资源产地。

港口的建设应考虑选择在避风深水海湾；避开含沙量大的河流(以免引起航道淤塞)。

气象站应建在地势坡度适中、地形开阔的地点。

疗养院应建在地势坡度较缓、气候宜人、空气清新的地方。

⑤与农业生产结合：

　　 根据等高线地形图反映出来的地形类型、地势起伏、坡度缓急、结合气候和水源条件，因地制宜地提出农林牧渔业合理布局的方案；如平原地区发展耕作业，山地、丘陵地区发展林业、畜牧业。

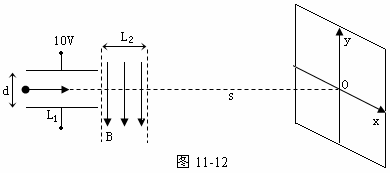

16．如图11-12所示，由电容器和磁场组成一射线管，电容器极板长＝5cm，两板间距d＝5cm，两端加电压U＝10V，电容器右侧有一宽度为＝5cm弱磁场区域，其磁感应强度B＝T，方向竖直向下，在磁场边界的右边s＝10m处，放置一个标有坐标的屏，现有初速度m/s的负离子束从电容器中心水平向右入射(荷质比g ＝＝5×C/kg)．若不加电压和磁场时，离子束恰打在坐标的原点上，那么加上电压和磁场后离子束应打在坐标纸上的哪个位置?(结果精确到0.1cm)

[解析]通过电场时，粒子受电场力：

产生加速度：，方向竖直向上．

穿出电场的时间：．

竖直方向分速度：，又由于L₁＝5cmS＝10m，故粒子在电容器内沿y轴方向发生的位移可忽略不计，但速度方向发生了偏转，所以在屏上竖直方向的分位移主要是在场外发生．

在磁场中，粒子受洛伦兹力：，其中竖直分速度与磁场平行，不会使粒子受洛伦兹力作用．使粒子在水平面内作匀速圆周运动且半径>>，所以粒子在磁场中圆周运动的圆心角θ很小，向x轴正方向偏转的位移很小可以忽略，如图所示．同样由于水平方向速度发生偏转，在场外沿x轴正方向的分位移就是屏上的x坐标．

在场外沿轴线方向匀速直线运动的时间；

纵坐标；

在磁场中偏转的速度偏转角等于圆心角，由于θ很小，所以．

横坐标．

[答案]2.5cm ，5.0cm
